Dettagli:
Termini di pagamento e spedizione:
|
| Lunghezza d'onda: | 850nm o 1260~1650nm | Controlli il tipo: | Non chiudendo |
|---|---|---|---|
| Alimentazione elettrica: | 5v | Connettore: | LC/SC/FC/ST (PC o APC) |
| Nome di prodotto: | Commutatore ottico della fibra bidirezionale | Applicazione: | Protezione e ripristino della rete |
| Evidenziare: | commutatore ottico 1x3,Commutatore misto bidirezionale,commutatore misto 1550nm |
||

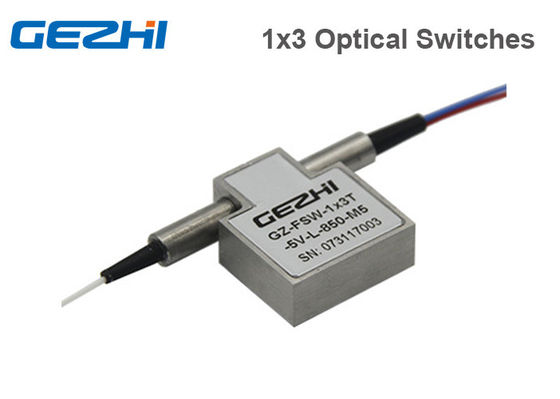

commutatori ottici di chiusura ottici del commutatore 3x1 della fibra bidirezionale 1x3
Il tipo fibra che meccanica del 1×3 T delle fotoniche di GEZHI i commutatori ottici (commutatore ottico 1×3) sostengono tutta la lunghezza d'onda 1260nm~1650nm o 850nm alla lunghezza d'onda mista, offre la perdita di inserzione bassa, l'affidabilità ultraelevata, la velocità di commutazione veloce come pure la prestazione bidirezionale. I commutatori ottici della fibra sono ampiamente usati per la protezione, la rete ottica, sistema di prova della rete e del trasmettitore, la protezione del ricevitore e strumentazioni.
Caratteristiche
Breve tempo di commutazione
Dimensione miniatura, progettazione compatta
Conversazione trasversale bassa, perdita di inserzione bassa
Distorsioni ottiche della Bi-directionalLow
Ampia lunghezza d'onda di funzionamento
Applicazioni
R & S in laboratorio
Metropolitan Area Network
Monitoraggio di sistema
Protezione e ripristino della rete
prova, strumentazione e misura
Specificazione
| Tipo commutatore di 1×3 T | Unità | Tipico |
| Lunghezza d'onda di operazione | nanometro | 850nm o 1310/1490/1550nm |
| Perdita di inserzione | dB | <0> |
| Perdita del dipendente di lunghezza d'onda | dB | <0> |
| Perdita del dipendente di polarizzazione | dB | <0> |
| Attenuazione di riflessione | dB | MP: >55 MILLIMETRO: >40 |
| Conversazione trasversale | dB | MP: >55 MILLIMETRO: >40 |
| Tempo di commutazione | spettrografia di massa | Tipico: 4 massimo: 10 |
| Ripetibilità | dB | <>±0.02 |
| Durevolezza | Cicli | >10 milioni |
| Tipo di commutazione | Chiusura/che chiude | |
| Trattamento ottico di potere | Mw | <500mw> |
| Tensione di funzionamento | VCC | 3V o 5V |
| Temperatura di funzionamento | ℃ | -5~+70 |
| Temperatura di stoccaggio | ℃ | -40~+85 |
| Tipo della fibra | / | Fibra di SM/MM |
| Dimensione del pacchetto | millimetro | 27L x 23W x 8.2H |
Nota: 1. la personalizzazione è disponibile.
2. Specificato senza connettore ed aggiunga una perdita supplementare 0.2dB per connettore.
Elettrico
| Specifiche | Tensione | Corrente | Resistenza |
| chiudere 5V | 4.5~5.5 V | 22,2 (±10%) mA | 202,5 (±10%) Ω |
| non chiudere 5V | 4.5~5.5 V | 31 (±10%) mA | 145 (±10%) Ω |
| chiudere 3V | 2.7~3.3 V | 33,3 (±10%) mA | 90 (±10%) Ω |
| non chiudere 3V | 2.7~3.3 V | 46,7 (±10%) mA | 64,2 (±10%) Ω |
Perni
Itinerario ottico
Dimensioni
Informazioni di ordinazione
| X | XX | X | X | X | XX | X | XX |
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC X=Others |
