Dettagli:
Termini di pagamento e spedizione:
|
| Lunghezza d'onda: | 1310 e 1550nm | Controlli il tipo: | Non chiusura |
|---|---|---|---|
| Alimentazione elettrica: | 5v | Connettore: | LC/UPC |
| Nome di prodotto: | Mini commutatori di esclusione a fibra ottica 2x2 | Applicazioni: | Protezione del ricevitore e del trasmettitore |
| Evidenziare: | Commutatore ottico di esclusione,commutatori ottici della fibra 2x2,commutatore della fibra ottica 1310nm |
||
I mini commutatori di esclusione a fibra ottica 2x2 per aggiungono o cadono in sistemi ottici
I mini commutatori di esclusione a fibra ottica 2x2 di GEZHI con il cavo di 2mm dentro evitano la fibra facile rompersi. Suo con 10pins che può moutable al bordo del PWB.
Il commutatore di esclusione ottico 2x2 è messo rapidamente per escludere il modo per isolare il mainnetwork dal dispositivo locale della rete. Tipo del rifornimento di GEZHI il vario di commutatore ottico gradisce 1x1, 1x2, 2x2, 1x3, 1x4, 1x2 doppio, 2x2, 2x4, multicanale, 1x8, 1x16, 1x32 e commutatore ottico dell'attrezzatura o commutatore ottico su misura.
Caratteristiche
Basso costo ineguagliato
Perdita di inserzione bassa
Altamente stabile ed affidabile
Alto isolamento di Manica
Chiusura o Non chiudere
Percorso ottico libero a resina epossidica
Applicazioni
Strumentazione
Percorso del segnale ottico
Sistemi di prova della rete
Ottici configurabili aggiungono/goccia
Protezione del ricevitore e del trasmettitore
Protezione/ripristino ottici di Netrwork

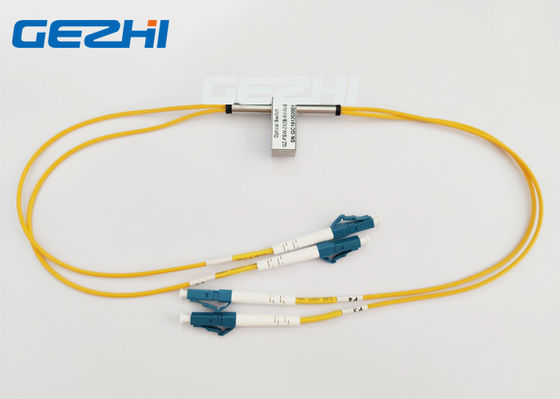

immagine a fibra ottica dei commutatori di esclusione 2x2
Specificazione
| Parametri | GZ-FSW-2×2B | ||
| Lunghezza d'onda | nanometro | 850±40/1300±40 | 1260~1650 |
| Avelength di funzionamento | nanometro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perdita di inserzione | dB | Tipo: 0,8 massimo: 1,2 | Tipo: 0,6 massimo: 0,8 |
| Attenuazione di riflessione | dB | MM≥30 SM≥50 | |
| Diafonia | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Ripetibilità | dB | ≤±0.02 | |
| Alimentazione elettrica | v | 3,0 o 5,0 | |
| Vita | periodi | ≥107 | |
| Commuti il tempo | spettrografia di massa | ≤8 | |
| Potere della trasmissione | Mw | ≤500 | |
| Temperatura di funzionamento | ℃ | -20~+70 | |
| Temperatura di stoccaggio | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensione | millimetro | (L) la personalizzazione 27.0× (W) 12.0× (H) 8,2 è disponibile. | |
Perni
| Parametri | Perni | Azionamento elettrico | Sensore di stato | ||||||
| 2×2B | Percorso ottico | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Non chiusura | P1-P3 | -- | -- | -- | -- | Fine | Aperto | Aperto | Fine |
| P1-P4, P2-P3 | V+ | -- | -- | Terra | Aperto | Fine | Fine | Aperto | |
| chiusura | P1-P3 | -- | -- | Terra | V+ | Fine | Aperto | Aperto | Fine |
| P1-P4 P2-P3 | V+ | Terra | -- | -- | Aperto | Fine | Fine | Aperto | |
Itinerario ottico
| Stato uno | Stato due |
|
|
|
Informazioni di ordine
GZ-2×2B
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
