1310nm MP i commutatori ottici di 1 del tester fibra meccanica dello Sc UPC 2x2B

1310nm MP i commutatori ottici di 1 del tester fibra meccanica dello Sc UPC 2x2B
1310nm MP i commutatori ottici di 1 del tester fibra meccanica dello Sc UPC 2x2B 1310nm MP i commutatori ottici di 1 del tester fibra meccanica dello Sc UPC 2x2B

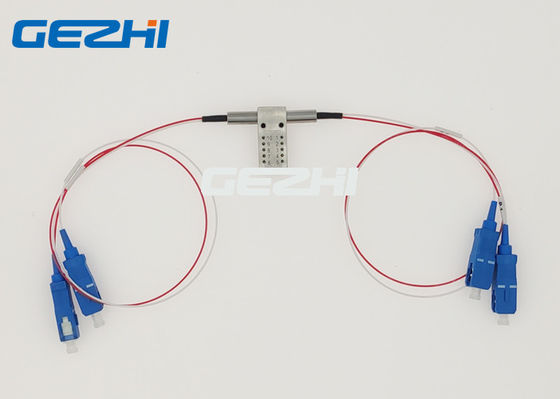

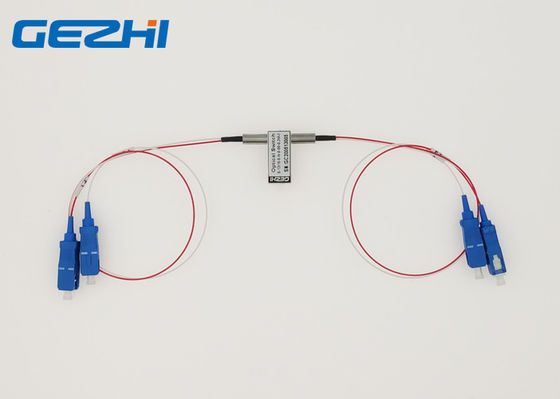

Grande immagine :  1310nm MP i commutatori ottici di 1 del tester fibra meccanica dello Sc UPC 2x2B

Dettagli:
Luogo di origine: La CINA
Marca: GEZHI or OEM
Certificazione: CE RoHS FCC,ISO9001
Numero di modello: commutatore ottico della fibra 2x2B
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1PC
Prezzo: Negotiable
Imballaggi particolari: 2pcs in una schiuma con la scatola di plastica
Tempi di consegna: 2-7 giorni del lavoro
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 60000pcs al mese
Descrizione di prodotto dettagliata
Lunghezza d'onda: commutatore di 1310nm 2x2B Controlli il tipo: Non chiusura
Alimentazione elettrica: 5v Connettore: SC/UPC
Nome di prodotto: Commutatore ottico della fibra meccanica Caratteristica: Disponibile nel singolo modo/multi modo
Evidenziare:

Non chiudere i commutatori ottici

,

commutatore della fibra ottica 2x2B

,

commutatore ottico della fibra 1310nm



commutatore ottico 1310nm della fibra meccanica 2x2B con la fibra 1meter SC/UPC di MP



Il commutatore ottico della fibra meccanica di GEZHI 2x2B collega i canali ottici riorientando un segnale ottico ricevuto nell'selezionato per produrre la fibra. Il suo lavoro con 1310nm il wavelenght (1260~1650nm disponibile). Ciò è raggiunta facendo uso di una configurazione privata opto-meccanica di brevetto in registrazione ed è attivata via un segnale di controllo elettrico. Il commutatore ottico della fibra meccanica 2x2B offre l'affidabilità ultraelevata e la prestazione bidirezionale veloce del velocità di commutazione come pure. Il commutatore ottico della fibra meccanica 2x2B è vera soluzione di commutazione per le applicazioni ottiche della rete.



Caratteristiche

PWB montabile

Il più di piccola dimensione

Perdita bassa del ‐ di inserzione

Velocità di commutazione veloce

Tipo industriale disponibile

Disponibile nel singolo modo/multi modo



Applicazioni

Monitoraggio ottico della rete

Ripristino e protezione ottici della rete

Ottici configurabili aggiungono/goccia

Protezione dell'apparecchiatura di trasmissione

Ricerca e sviluppo

Router di lunghezza d'onda



Il commutatore ottico della fibra meccanica di GEZHI 2x2B ampiamente usato per la protezione del netrwork/il ripristino ottici, percorso del segnale ottico, riconfigurabile aggiunge/multiplexor di goccia, incrocio ottico collega (OXC), il monitoraggio ottico della rete, le attrezzature di prova ottiche, ecc.



Specificazione

Parametri   GZ-FSW-2×2B
Lunghezza d'onda nanometro 850±40/1300±40 1260~1650
Avelength di funzionamento nanometro 850/1300 1310/1490/1550/1625/1650
Perdita di inserzione dB Tipo: 0,8 massimo: 1,2 Tipo: 0,6 massimo: 0,8
Attenuazione di riflessione dB MM≥30 SM≥50
Diafonia dB MM≥35 SM≥55
PDL dB ≤0.05
WDL dB ≤0.25
TDL dB ≤0.25
Ripetibilità dB ≤±0.02
Alimentazione elettrica v 3,0 o 5,0
Vita periodi ≥107
Commuti il tempo spettrografia di massa ≤8
Potere della trasmissione Mw ≤500
Temperatura di funzionamento -20~+70
Temperatura di stoccaggio -40~+85
Peso g 16
Dimensione millimetro (L) la personalizzazione 27.0× (W) 12.0× (H) 8,2 è disponibile.


Itinerario ottico

Stato uno Stato due


commutatore a fibra ottica meccanico 1310/1550nm di esclusione 2x2 che chiude il sistema di OXC




commutatore a fibra ottica meccanico 1310/1550nm di esclusione 2x2 che chiude il sistema di OXC



Perni

Parametri Perni Azionamento elettrico Sensore di stato
2×2B Percorso ottico 1 5 6 10 2-3 3-4 7-8 8-9
Non chiusura P1-P3 -- -- -- -- Fine Aperto Aperto Fine
P1-P4, P2-P3 V+ -- -- Terra Aperto Fine Fine Aperto
chiusura P1-P3 -- -- Terra V+ Fine Aperto Aperto Fine
P1-P4 P2-P3 V+ Terra -- -- Aperto Fine Fine Aperto


Informazioni di ordine

GZ-2x2B-x-xx-x-x-x-xx-x-x

Modo Lunghezza d'onda Tipo di tensione Modello di controllo Tipo della fibra Diametro della fibra Lunghezza della fibra Connettore
S=SM
M=MM
85=850nm
13=1310nm
15=1550nm
13/15=1310/1550nm
X=Others
3=3V
5=5V
L=Latching
Chiusura di N=Non-
5=50/125
6=62.5/125
9=9/125
X=Others
25=250um
90=900um
20=2.0mm
30=3.0mm
X=Others
1=1m
2=1.5m
X=Others
0=None
1=FC/PC
2=FC/APC
3=SC/PC
4=SC/APC
5=ST/PC
6=ST/APC
7=LC/PC
8=LC/APC
