Dettagli:
Termini di pagamento e spedizione:
|
| Lunghezza d'onda: | 50GHz | Manica: | 60 Manica |
|---|---|---|---|
| Connettore: | LC/UPC | Pacchetto: | Rackmount |
| Evidenziare: | AWG Mux Demux di Manica 60,modulo dell'AWG 50Ghz,grata allineata atermica della guida d'onda 60CH |
||
Modulo Rackmount atermico dell'AWG DWDM di singolo Manica della fibra 50Ghz 60
Il modulo atermico dell'AWG DWDM del 60ch Mux Demux di GEZHI è un modulo ottico passivo con poche perdite, ad alta densità ed autonomo. È basato sulla tecnologia atermica dell'AWG con le bande di passaggio a forma di gaussiane. Consentendo l'accesso fino ai canali spaziati 50GHz 60Channel in un pacchetto 1U, questa unità massimizza la capacità della gamma della C-banda. Insieme con i risponditori e gli amplificatori, 60ch il demux del mux dell'AWG DWDM sostiene una vasta gamma di architetture da punto a punto semplice alle configurazioni di anello amplificate.
Caratteristiche
Nessun requisiti di corrente elettrica
Alto isolamento di Manica per affidabilità aumentata
Perdita di inserzione ultrabassa per la distanza e la prestazione migliorate
Affidabilità di Telecordia & di GR-1221-COREUNC TR-NWT-000468
Applicazioni
Percorso selettivo di lunghezza d'onda
Il WDM ha basato ADM
Impianti della rete della lunga distanza e della metropolitana
Trasmissione di WDM
Elaborazione del segnale ottico
Specificazione
| Parametro | Specifiche | Unità | Commento | ||
| Min | Massimo | ||||
| Canale di ingresso | 1 | ||||
| Manica di uscita | 60 | 80, 96 canali disponibili | |||
| Gioco di Manica | 50 | Gigahertz | |||
| larghezza di banda 1dB |
0,18 |
nanometro | Tipo di Gaussion | ||
| larghezza di banda 3dB |
0,28 |
nanometro | |||
| I.L | 6 | dB | Caso peggiore nel passband del ITU | ||
| UNI DI I.L. | 1 | dB | |||
| Ondulazione | 0,7 | dB | Variazione di perdita nel passband del ITU | ||
| PDL | 0,5 | dB | Valore massimo nel passband del ITU | ||
| Diafonia adiacente | 22 | dB | Caso peggiore nel passband del ITU | ||
| Diafonia Non adiacente | 27 | dB | Caso peggiore nel passband del ITU | ||
| Diafonia totale | 20 | dB | Diafonia cumulativa di tutti i altri canali | ||
| Attenuazione di riflessione | 40 | dB | |||
| Potere ottico continuo massimo | 250 | Mw | Potere ottico dell'input massimo | ||
| Dispersione cromatica (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||

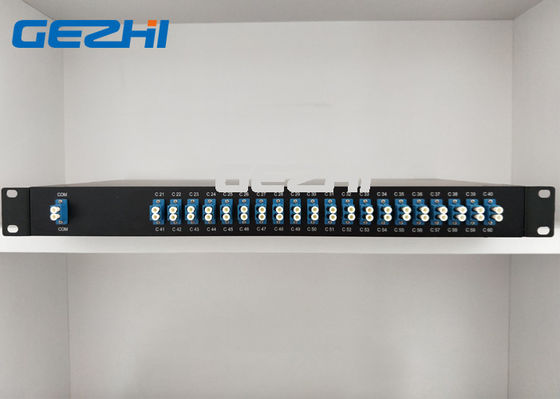

Immagine del pacchetto
