Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | Modulo di AAWG | Lunghezza d'onda: | 50GHz C15~H62 |
|---|---|---|---|
| Manica: | 96 Manica | Connettore: | Connettore di LC/PC |
| Pacchetto: | Scatola | Applicazione: | Rete di Access |
| Evidenziare: | modulo atermico dell'AWG 96CH,96CH AAWG Mux Demux,AWG di Manica 96 |
||
50Ghz 96 modulo C15~H62 Mutiplexer di Manica AAWG DWDM o demoltiplicatore
Il modulo di GEZHI AAWG DWDM basato sulla silice sulla tecnologia del silicio, è progettato per le applicazioni di gioco di canale del ITU dove nessuna corrente elettrica è richiesta. Questo modulo di AAWG DWDM funziona a 50GHz che spazia le lunghezze d'onda di griglia DWDM del ITU a partire da C15 H62 ai canali di totale 96. Il basso costo ed il rendimento elevato gli rendono la soluzione ideale per le applicazioni della lunga distanza e della metropolitana DWDM. Il AAWG DWDM può essere usato per sostituire i prodotti tradizionali di TFF (filtro) dal film sottile DWDM per i casi dove non c'è nessun potere disponibile. Il 96CH 50Ghz AAWG DWDM può essere usato per sostituire i prodotti tradizionali di TFF (filtro) dal film sottile DWDM per i casi dove non c'è nessun potere disponibile.
GEZHI 96ch AAWG Mux Demux è un modulo ottico passivo evolutivo, ad alta densità ed autonomo che ha stato adatto a perfettamente per trasportare PDH, SONET/servizi di ETHERNET, dell'SADH in bordo ottico della metropolitana e le reti di accesso.
Caratteristiche
Sulla base di tecnologia un-atermica dell'AWG con le bande di passaggio a forma di gaussiane
Arte innovatrice per la prestazione massima con l'alto livello di protezione
Capacità elevata per le applicazioni Dato-affamate
Alto isolamento di Manica
Alte stabilità ed affidabilità
Ampia banda di passaggio
Perdita di inserzione bassa
Applicazioni
Reti della metropolitana
Centro dati
Rete di Access
Applicazioni di CATV
Rete di WDM
Telecomunicazione
Specificazione
| Parametro | Specifiche | Unità | Commento | ||
| Min | Massimo | ||||
| Canale di ingresso | 1 | ||||
| Manica di uscita | 96 | 80, 96 canali disponibili | |||
| Gioco di Manica | 50 | Gigahertz | |||
| larghezza di banda 1dB |
0,18 | nanometro | Tipo di Gaussion | ||
| larghezza di banda 3dB |
0,28 | nanometro | |||
| I.L | 7 | dB | Caso peggiore nel passband del ITU | ||
| UNI DI I.L. | 1 | dB | |||
| Ondulazione | 0,7 | dB | Variazione di perdita nel passband del ITU | ||
| PDL | 0,5 | dB | Valore massimo nel passband del ITU | ||
| Diafonia adiacente | 22 | dB | Caso peggiore nel passband del ITU | ||
| Diafonia Non adiacente | 27 | dB | Caso peggiore nel passband del ITU | ||
| Diafonia totale | 20 | dB | Diafonia cumulativa di tutti i altri canali | ||
| Attenuazione di riflessione | 40 | dB | |||
| Potere ottico continuo massimo | 250 | Mw | Potere ottico dell'input massimo | ||
| Dispersione cromatica (CD) | -20 | +20 | ps/nm | ||
| PMD | 0,5 | ps | |||
Diagramma della trasmissione del segnale ottico

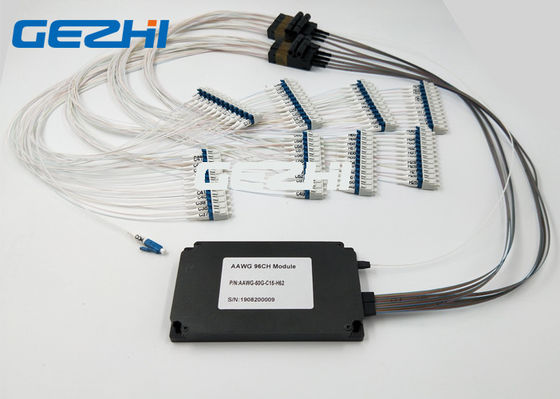

Immagine del pacchetto
