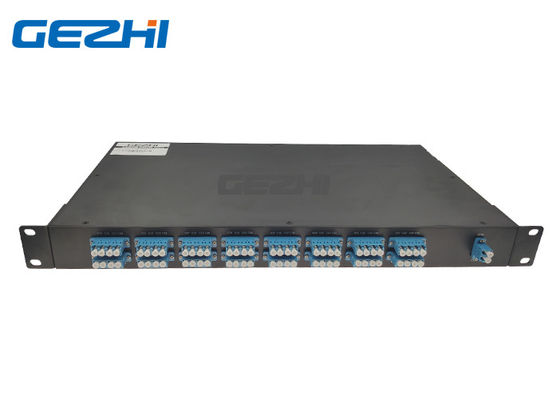

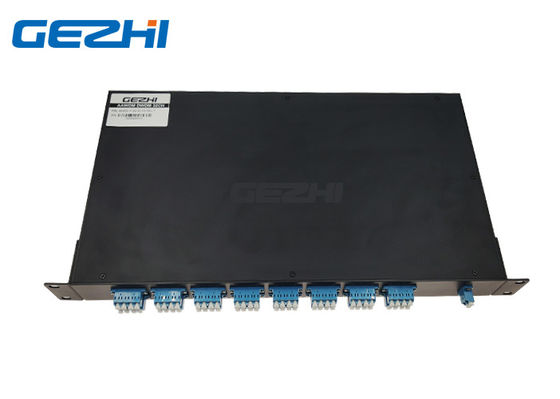

Due multiplexor ottico di Manica AAWG DWDM della fibra 1x32

Due multiplexor ottico di Manica AAWG DWDM della fibra 1x32
Due multiplexor ottico di Manica AAWG DWDM della fibra 1x32 Due multiplexor ottico di Manica AAWG DWDM della fibra 1x32 Due multiplexor ottico di Manica AAWG DWDM della fibra 1x32 Due multiplexor ottico di Manica AAWG DWDM della fibra 1x32

Grande immagine :  Due multiplexor ottico di Manica AAWG DWDM della fibra 1x32

Dettagli:
Luogo di origine: La CINA
Marca: GEZHI or OEM
Certificazione: CE RoHS ,ISO9001
Numero di modello: 32CH-AAWG-D
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1PC
Prezzo: Negotiable

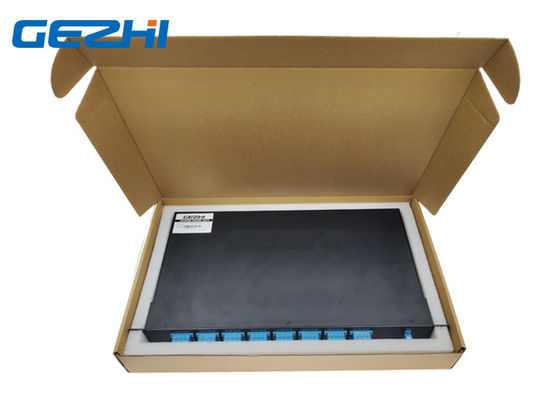

Imballaggi particolari: Scatola di carta
Tempi di consegna: 5-8 giorni del lavoro
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 100000Channel al mese
Descrizione di prodotto dettagliata

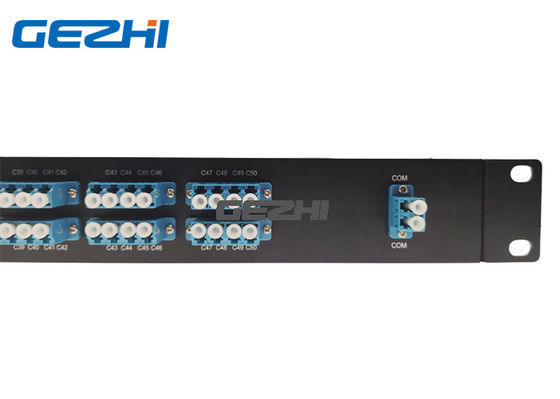

Nome di prodotto: 32CH AAWG Lunghezza d'onda: C19 a C50
Manica: 32CH Connettore: Adattatore di LC/UPC
Pacchetto: 1U autonomo 19" scaffale Applicazione: SONET
Evidenziare:

1x32 AAWG DWDM

,

multiplexor di 32CH AAWG

,

32 multiplexor di Manica DWDM



1x32 fibra ottica del multiplexor e del demoltiplicatore due di Manica AAWG DWDM



Il Manica AAWG ottico DWDM del 1x32 di Gezhi è un modulo ottico passivo ad alta densità, con poche perdite ed autonomo. È basato sull'AWG atermica con la tecnologia monolitica gaussiana. 1x32 il multiplexor ed il demoltiplicatore ottici di Manica AAWG DWDM offre ultra un con poche perdite (massimo: 3.5dB) ed alta soluzione di WDM di isolamento del canale per accesso della metropolitana e le applicazioni dei centri dati. questa 1x32 facilità ottica di Manica AAWG DWDM di trattamento della fibra, di affidabilità a lungo termine e di isolamento eccellente del canale in un 1U 19" Rackmount, che è il dispositivo ideale per i sistemi che richiedono la prestazione superiore, il basso costo e gli alti conteggi del canale. Il AAWG Moudle Mux incorporato + Demux in un'unità, lavorante a due fibre della rete



Caratteristiche

Alto isolamento di Manica

Completamente passivo

Perdita di inserzione bassa

Standalong 19" 1U Rackmount



Applicazioni

Percorso selettivo di lunghezza d'onda

Il WDM ha basato ADM

Reti della lunga distanza e della metropolitana

Elaborazione del segnale ottico

Trasmissione di WDM





Informazioni di ordinazione

AWG X XX X XX X XX
  Gioco di Manica Numero dei canali Configurazione primo Manica Tipo del pacchetto Connettore di In/Out
  1=100GHz

32=32Channel

Manica 40=40

Manica 44=44

Manica 48=48





Fibra di S=Single

Fibra di D=Dual

21=Ch21

......

34=Ch34

......

50=Ch50

......

RU=19» 1U Rackmount

0=None

1=FC/APC

2=FC/PC

3=SC/APC

4=SC/PC

5=ST/PC

6=ST/APC

7=LC/PC

8=LC/APC

S=Specify































Specificazione

Parametri Circostanze Specifiche Unità
Min. Massimo.
Temperatura di funzionamento Funzionamento -5 65 Oc
Umidità di funzionamento Funzionamento 5 95 %RH
Temperatura di stoccaggio Non_Operating -40 +85 Oc
Umidità di stoccaggio Non_Operating 5 95 %RH
SPECIFICAZIONE OTTICA AWG AAWG GAUSSIANO
Parametri Circostanza Spec. Unità
Min Tipo Massimo
Numero dei canali     2-1×32
Gioco di Manica di numero 100GHz   100   Gigahertz
Cha. Lunghezza d'onda concentrare Frequenza del ITU.   C – banda   nanometro
Passband di canale chiaro     ±0.1   nanometro



SPECIFICHE OTTICHE
Parametri Circostanza Spec.     Unità
Min Tipo Massimo
Stabilità di lunghezza d'onda Gamma massima dell'errore di lunghezza d'onda di tutti i canali e temperature nella polarizzazione media.   ±0.05   nanometro
-1 larghezza di banda di Manica di dB di dB -1 Larghezza di banda del canale chiaro definita da forma del passband. Per ogni canale 0,24     nanometro
-3 larghezza di banda di Manica di dB di dB -3 Larghezza di banda del canale chiaro definita da forma del passband. Per ogni canale 0,43     nanometro
Perdita di inserzione ottica alla griglia del ITU Definito come la trasmissione minima alla lunghezza d'onda del ITU per tutti i canali. Per ogni canale, a tutte le temperature e polarizzazioni.   3,2 3,5 dB
Isolamento a canale adiacente Differenza di perdita di inserzione dalla trasmissione media alla lunghezza d'onda di griglia del ITU all'più alto potere, tutte le polarizzazioni, all'interno della banda del ITU dei canali adiacenti. 30     dB
Non adiacente, isolamento di Manica Differenza di perdita di inserzione dalla trasmissione media alla lunghezza d'onda di griglia del ITU all'più alto potere, tutte le polarizzazioni, all'interno della banda del ITU dei canali nonadjacent. 40     dB
Isolamento totale di Manica

Differenza cumulativa totale di perdita di inserzione dalla trasmissione media alla lunghezza d'onda di griglia del ITU all'più alto potere, tutte le polarizzazioni, all'interno della banda del ITU

di tutti i altri canali, compreso i canali adiacenti.

33     dB
Uniformità di perdita di inserzione Gamma massima della variazione di perdita di inserzione in seno al ITU attraverso tutti i canali, polarizzazioni e temperature.   0,8 1,0 dB
Ondulazione di perdita di inserzione

Qualsiasi massimi e qualsiasi minimi di perdita ottica attraverso

Il ITU lega, a parte i punti di frontiera, per ogni canale ad ogni porto

  0,4 0,5 dB
Direzionalità Rapporto di potere riflesso da qualsiasi canale (all'infuori del canale n) a potere dentro dal canale di ingresso n 50     dB
Attenuazione di riflessione ottica Porti di uscita & dell'input 40     dB
Perdita dipendente di PDLPolarization nella banda del canale chiaro Valore nel peggiore dei casi misurato nella banda del ITU   0,3 0,5 dB
Dispersione di modo di polarizzazione       0,5 ps
Potere ottico massimo       23 dBm
Gamma del monitoraggio dell'ingresso/uscita di MUXDEMUX   -35   +23 dBm



fibra doppia del modulo di 32CH AAWG

Due multiplexor ottico di Manica AAWG DWDM della fibra 1x32 0
