Nome di prodotto: | CWDM Mux | Manica no.: | 12CH |
---|---|---|---|
Lunghezza d'onda: | 1271 ~ 1511 | Linea tipo: | Mux |
Connettore: | LC/UPC | Applicazione: | Amplificatore ottico della fibra |
Evidenziare: | cwdm della fibra 1571nm,Modulo del cwdm di Manica 12,attrezzatura del cwdm 12Ch |

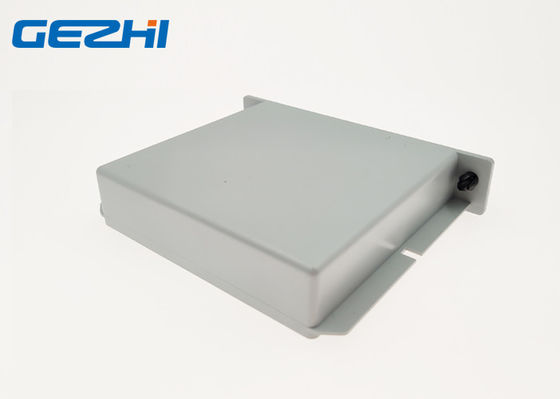

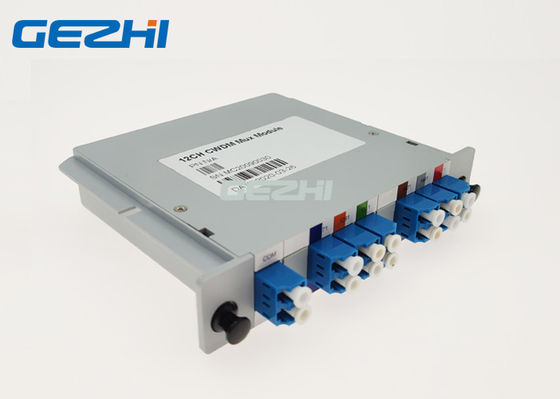

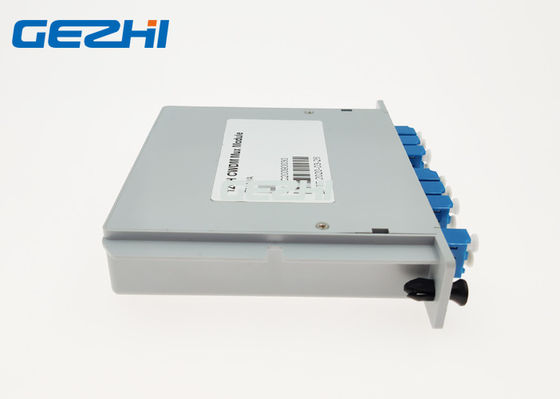

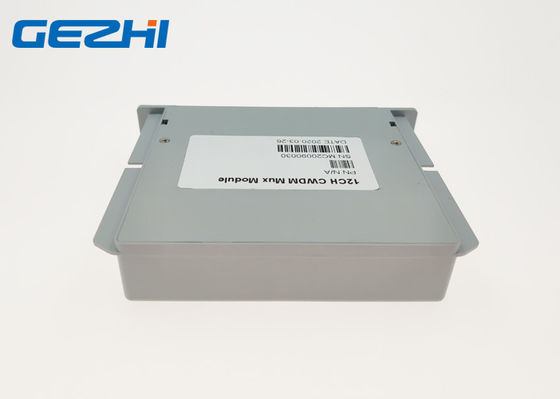

Inserisca il tipo 12 il modulo 1271~1571nm di Manica CWDM Mux
Il modulo di Manica CWDM Mux di GEZHI 12 basato sulla tecnologia di sottili pellicole dielettrica del filtro che con l'inserzione scrivono il pacchetto a macchina del contenitore di ABS si collega dall'adattatore di LC/UPC. La lunghezza d'onda del modulo di Manica CWDM Mux di GEZHI 12 è dal 1271 nanometro a 1571nm, trasmissione su una singola fibra ottica con soltanto perdita di inserzione di collegamento 3dB. Il tipo 12 modulo dell'inserzione di Manica CWDM Mux ha alto isolamento del canale e può quindi essere utilizzato in un sistema bidirezionale. Il modulo può essere utilizzato come un multiplexor o demoltiplicatore.
Caratteristiche
Perdita di inserzione bassa
12 canali per fibra
Bidirezionale
Può essere l'inserzione su attrezzatura Rackmount 3U
Può essere usato come il multiplexor o demoltiplicatore
Applicazioni
Video reti ottiche
Applicazione cellulare
Produzione di evento
Linea monitoraggio
Reti della fibra scura
Reti di CWDM
Reti di contributo di radiodiffusione
Specificazione
Parametro |
Unità |
modulo di 1x12 CWDM | ||
Mux | Demux | |||
Lunghezza d'onda di Manica | nanometro |
1271~1571nm |
||
Lunghezza d'onda concentrare |
nanometro | ±0.5 | ||
Gioco di Manica | nanometro | 20 | ||
Passband di Manica |
nanometro | >14 | ||
Perdita di inserzione massima | dB | <3> | <3> | |
Ondulazione di Manica | dB | 0,3 | ||
Isolamento |
Adiacente | dB | >30 | |
Non adiacente | dB | >40 | ||
Temperatura di perdita di inerzia |
dB/℃ |
<0> |
||
Temperatura di lunghezza d'onda |
nanometro ℃ |
<0> | ||
Dipendente di polarizzazione |
dB | <0> | ||
Modo di polarizzazione |
dB | <0> | ||
Direzionalità | dB | >50 | ||
Attenuazione di riflessione | dB | >45 | ||
Trattamento massimo di potere | Mw | 300 | ||
Temperatura di Opterating | ℃ | -5~+75 | ||
Temperatura di stoccaggio | ℃ | -40~85 | ||
Dimensione del pacchetto | millimetro | L130x100x125 |
Nota: 1. la personalizzazione è disponibile.
2. Specificato con il connettore
Informazioni di ordinazione
CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
Numero dei canali | Tipo del modulo | Tipo di cavo | Lunghezza della fibra | Connettore dell'input |
Uscita connettore |
|||||||
CWDM | 01=1Channel Manica 02=2 Manica 03=3 Manica 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 millimetro 1=142x102x14.5 millimetro scatola 2=LGX 3=19 scaffale del ″ 1U X=Others |
00=none 09=900um Tubo sciolto 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Procedura in sequenza del filtro
Inserisca il tipo modulo di 12CH CWDM Mux
