| Nome di prodotto: | 2Slot*16CH-MD-1U | Lunghezza d'onda: | 1310~1610nm |
|---|---|---|---|
| Numero di Manica: | canale 16 | Linea tipo: | Mux+Demux |
| Connettore: | Adattatore di LC/PC | Applicazione: | Telecomunicazione |
| Evidenziare: | WDM grezzo 1x16,16CH CWDM Mux Demux,Cwdm di passivo di Manica 16 |
||

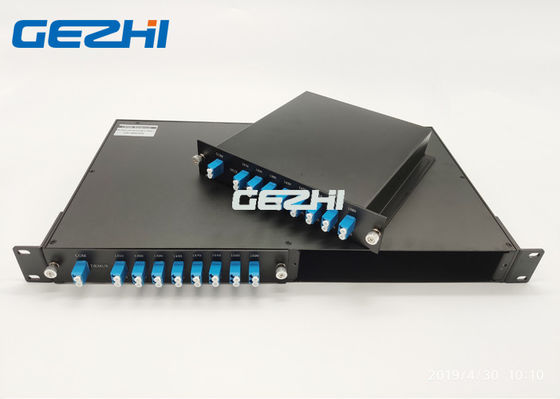

il multiplexor passivo 2 di 1x16 CWDM carda l'inserzione del modulo di LGX nel telaio a 19 pollici 1U

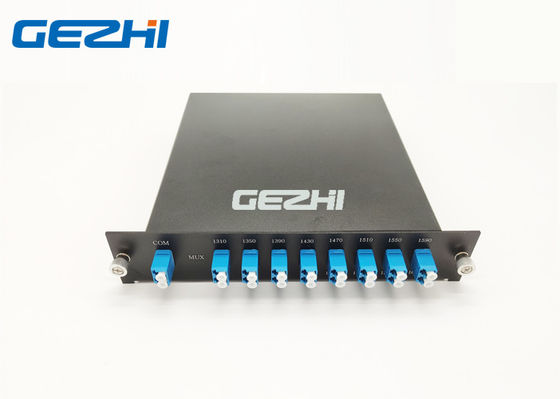

Il modulo passivo delle carte LGX del multiplexor 2 di GEZHI 1x16 CWDM è costruito una cassetta di 1x16 CWDM Mux LGX + cassetta di 1x16 CWDM Demux LGX in un 19" Scaffale-supporto 1U. Il wavelenght del modulo passivo delle carte LGX del multiplexor 2 di 1x16 CWDM è 1310 a 1610nm. Questo modulo passivo delle carte LGX del multiplexor 2 di 1x16 CWDM offre un'alta soluzione di WDM di isolamento del canale per le applicazioni di accesso della metropolitana e dei centri dati. E lavorando alla fibra ottica doppia della rete.
Caratteristiche
Perdita di inserzione bassa
Completamente - compatibile con tutta l'ottica di ITU-T CWDM
Ampia banda di passaggio
Percorso ottico libero a resina epossidica
Alto isolamento
Applicazioni
Video reti ottiche
Amplificatore ottico della fibra
Rete di WDM
Rete di Access
Telecomunicazione
Linea monitoraggio
Reti della fibra scura
Informazioni di ordinazione
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| Numero dei canali | Tipo del modulo | Tipo di cavo | Lunghezza della fibra | Connettore dell'input |
Uscita connettore |
|||||||
| M=Mux D=Demux MD=Mux+Demux |
01=1Channel Manica 02=2 Manica 03=3 Manica 04=4 ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 millimetro 1=142x102x14.5 millimetro scatola 2=LGX 3=19 scaffale del ″ 1U 4=2card Lgx in Scaffale-supporto 1U 5=4card in Scaffale-supporto 1U X=Others |
00=none 09=900um Tubo sciolto 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
Specificazione
| Parametro |
Unità |
multiplexor di passivo di 1x16 CWDM | ||
| Mux | Demux | |||
| Lunghezza d'onda di Manica | nanometro | 1310~1610nm | ||
|
Lunghezza d'onda concentrare Accuratezza |
nanometro | ±0.5 | ||
| Gioco di Manica | nanometro | 20 | ||
|
Passband di Manica (larghezza di banda di @-0.5dB |
nanometro | >13 | ||
| Perdita di inserzione massima | dB | <>4,5 o con il salto<3> .5 | <>4,5 o con il salto<3> .5 | |
| Ondulazione di Manica | dB | 0,3 | ||
| Isolamento | Adiacente | dB | >30 | |
| Non adiacente | dB | >40 | ||
|
Temperatura di perdita di inerzia Sensibilità |
dB/℃ |
<0> |
||
|
Temperatura di lunghezza d'onda Spostamento |
nanometro ℃ |
<0> | ||
|
Dipendente di polarizzazione Perdita |
dB | <0> | ||
|
Modo di polarizzazione Dispersione |
dB | <0> | ||
| Direzionalità | dB | >50 | ||
| Attenuazione di riflessione | dB | >45 | ||
| Trattamento massimo di potere | Mw | 300 | ||
| Temperatura di Opterating | ℃ | -20~+70 | ||
| Temperatura di stoccaggio | ℃ | -40~85 | ||
| Dimensione del pacchetto | millimetro | 2-slot 19" 1U Rackmount | ||
procedura in sequenza passiva del filtro dal multiplexor di 1x16 CWDM

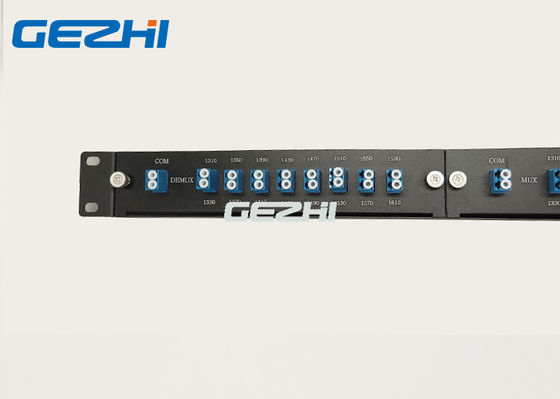

il multiplexor passivo 2 di 1x16 CWDM carda l'inserzione del modulo di LGX nella fibra doppia della struttura a 19 pollici 1U

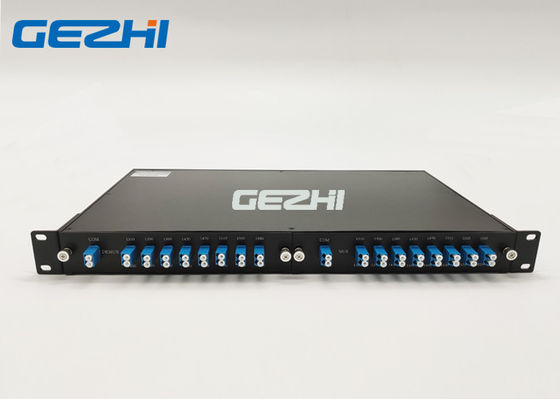

il multiplexor passivo 2 di 1x16 CWDM carda l'inserzione del modulo di LGX nella fibra doppia della struttura a 19 pollici 1U
Fibra doppia
