Nome di prodotto: | Commutatore ottico di Benchtop | Manica: | 48pcs di 1x1 |
---|---|---|---|
Lunghezza d'onda: | 1260~1650nm | Connettore: | LC/UPC |
Dimensione: | 2U: 483 x 250 x 89mm | Applicazione: | Monitoraggio a distanza della rete ottica |
Evidenziare: | attrezzatura del commutatore ottico 2U,commutatori di fibra ottica 1x1,commutatore ottico di 48CH Benchtop |

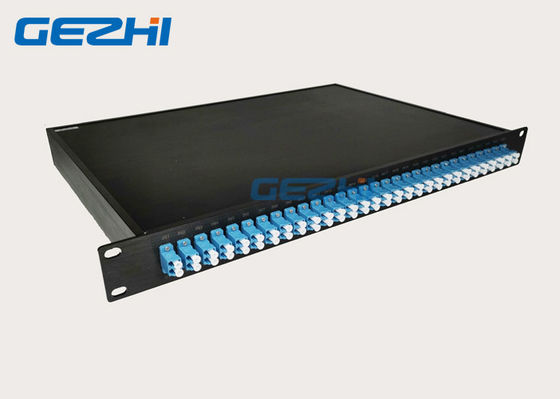

Commutatori a fibre ottiche ottici montati a pannelli dell'attrezzatura 48pcs 1x1 del commutatore 48CH-1×1
L'attrezzatura montata a pannelli 48pcs del commutatore ottico del 48CH-1×1 di GEZHI dei commutatori a fibre ottiche 1x1 è un genere di dispositivo di controllo leggero del percorso. gioca un percorso della luce di controllo e convertono il percorso leggero. Questo commutatore ottico montato a pannelli 48CH-1x1 è composto di 48 combinazioni del commutatore ottico 1x1, il percorso leggero controllabile inserita/disinserita, può attraverso porta seriale RS232 ed interruttore di comando della porta Ethernet (RJ45), nel sistema di trasmissione di fibra ottica, è usato per il monitoraggio multicanale della fibra, la multi selezione del rivelatore di sorgente luminosa e la protezione di fibra ottica ecc. del percorso. Inoltre, inoltre è utilizzato nel sistema di prova di fibra ottica, nella prova del cavo all'aperto e nel sistema di controllo ottico a punti multipli dei sensori.
Caratteristiche
Perdita di inserzione bassa, commutazione veloce
SerialNet, alta affidabilità, alta stabilità
Controllo RS232 e gestione remota di Ethernet
Segnale trasparente della trasmissione. Alte stabilità ed affidabilità.
Applicazioni
Sistema del monitoraggio e di mantenimento del cavo
FITL
Misura automatica
Monitoraggio a distanza della rete ottica
Specificazione
Parametri | Unità | Indicatori |
Manica no. | 48CH-1x1 | |
Lunghezza d'onda | nanometro | 1260~1650nm |
Lunghezza d'onda di prova | nanometro | 1310/1550nm |
Perdita di inserzione | dB | Tipo: ≤0.6dB, massimo: ≤1.2dB |
Ripetibilità | dB | ≤ 0,02 |
Attenuazione di riflessione | dB | ≥ 50 |
Diafonia | dB | ≥ 55 |
WDL | dB | ≤ 0,25 |
PDL | dB | ≤ 0,05 |
Trattamento ottico di potere | Mw | ≤ 500 |
Tipo della fibra | MP (9/125um) | |
Connettore | LC/PC | |
Porto del monitoraggio | RJ45, RS-232 | |
Alimentazione elettrica di lavoro (Spina tipo) |
V |
CA: 100~ 240 (50/60Hz) |
Temperatura di funzionamento | ℃ | -10 ~ 60 |
Dimensioni Rackmount | millimetro | 1U: 483 X.400 x 45 |

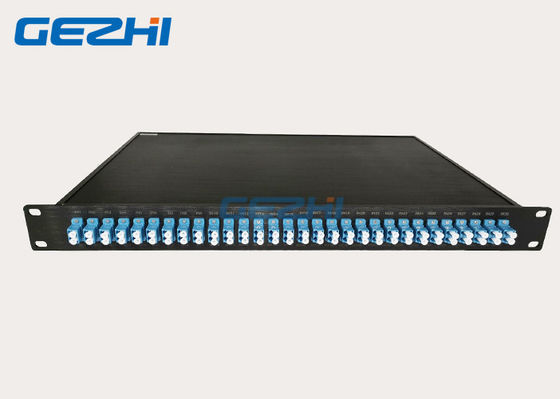

Pannello da spiegare:
◆IN1~IN30: Input ottico.
◆OUT1~OUT30: Uscita ottica.

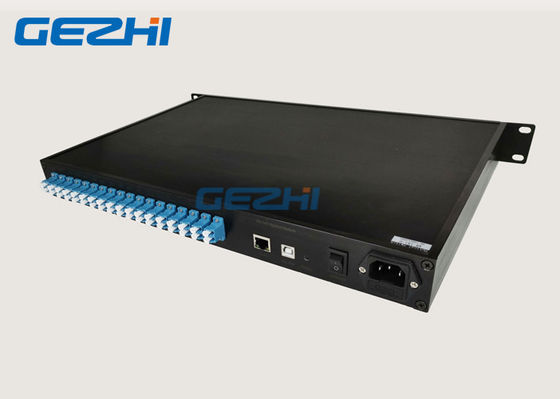

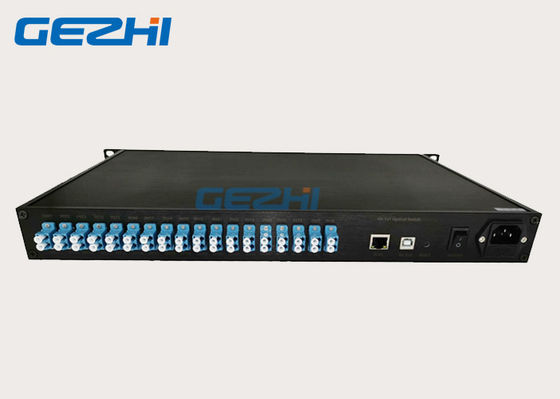

Pannello posteriore
◆IN31~IN48: Input ottico.
◆OUT31~OUT48: Uscita ottica.
◆ RJ45: Interfaccia della gestione della rete di comunicazioni.
◆RS-232: Interfaccia seriale di Rs-, interfaccia di comunicazione di pubblicazione periodica RS232.
◆ON/OFF: Potere INSERITA/DISINSERITA.
◆AC: 100~240V: Interfaccia del cavo di alimentazione.
Impostazione predefinita
◆RS-232: Di baud rate: 9600, pezzi di dati: 8 bit, bit di stop: 1 bit, bit di parità: NESSUNO.
◆RJ45: IP: 192.168.1.100, PORTO: 5000, TCP/IP: Server di TCP ed UDP.
(Porto fisso: 18888)
