Nome di prodotto: | 2CH-OADM-C-WE | Lunghezza d'onda: | 1350&1510nm |
---|---|---|---|
Linea tipo: | Ovest ed una fibra orientale | Connettore: | customzied |
Pacchetto: | contenitore di ABS di 100x80x10mm | Applicazione: | Rete di WDM |
Evidenziare: | 1510nm ottici aggiungono il modulo di goccia OADM,Un modulo della fibra OADM,Commutatore di singolo modo di Manica 2 |

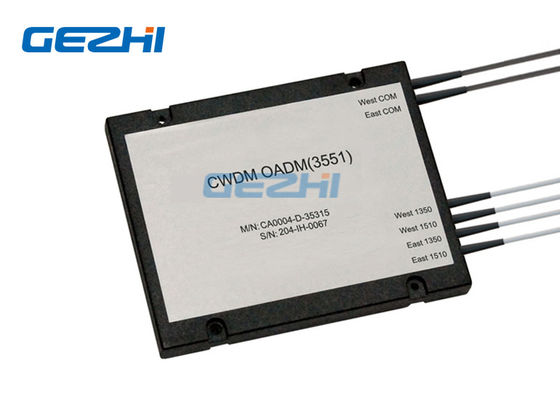

Una fibra 2CH ottica aggiunge & ovest del modulo di goccia OADM e trasmissione orientale di BIDI
La fibra 2CH di GEZHI uno ottica aggiunge & ovest del modulo di goccia OADM e trasmissione orientale di BIDI con CWDM wavelength1350nm e 1510nm. L'una fibra 2CH ottica aggiunge & ovest del modulo di goccia OADM e canali orientali di lunghezza d'onda delle associazioni della trasmissione di BIDI su una fibra ottica della trasmissione. L'una fibra 2CH di Gezhi ottica aggiunge & l'ovest del modulo di goccia OADM e la trasmissione orientale di BIDI sono utilizzati nei sistemi di WDM per la multiplazione o gli insiemi a fibra ottica di demultiplexazione e di guida dei segnali, selettivamente di aggiunta e cadere l'individuo o dei canali di lunghezza d'onda da un CWDM scorre. Questo 2CH ottico aggiunge & il modulo di goccia OADM è disponibile (est ed ad ovest) nelle configurazioni su due lati che sostengono fino a due lunghezze d'onda su una fibra.
Caratteristiche Singolo funzionamento della fibra Perdita di inserzione bassa Est ed ad ovest su due lati Rete flessibile di OADM Nessuna energia elettrica richiesta
|
Applicazioni Ottico aggiunga e cada Telecomunicazione Rete di WDM Rete di Acess Reti della lunga distanza
|
Specificazione
Parametro |
Unità |
2CH CWDM OADM | ||
Aggiunga | Goccia | |||
Lunghezza d'onda di Manica | nanometro | 1350 e 1510nm | ||
Lunghezza d'onda concentrare Accuratezza |
nanometro | ±0.5 | ||
Gioco di Manica | nanometro | 20 | ||
Passband di Manica (larghezza di banda di @-0.5dB |
nanometro | >15 | ||
Perdita di inserzione | dB | <>0,9 | <>0,9 | |
Ondulazione di Manica | dB | 0,3 | ||
Isolamento |
Adiacente | dB | >30 | |
Non adiacente | dB | >40 | ||
Temperatura di perdita di inerzia Sensibilità |
dB/℃ |
<0> |
||
Temperatura di lunghezza d'onda Spostamento |
nanometro ℃ |
<0> | ||
Dipendente di polarizzazione Perdita |
dB | <0> | ||
Modo di polarizzazione Dispersione |
dB | <0> | ||
Direzionalità | dB | >50 | ||
Attenuazione di riflessione | dB | >45 | ||
Trattamento massimo di potere | Mw | 300 | ||
Temperatura di Opterating | ℃ | -20~+70 | ||
Temperatura di stoccaggio | ℃ | -40~85 | ||
Dimensione del pacchetto | millimetro | L100x80x10 |
Nota: 1. la personalizzazione è disponibile.
2. Specificato con il connettore
Disegno
ovest ed est di 2Channel CWDM OADM su singola fibra
Cade il singolo canale ed aggiunge che stesse incanalano indietro sulla fibra della rete nella trasmissione su due lati.
21 il canale 1350nm e 1510nm CWDM aggiunge & multiplexor di goccia per l'EST e l'OVEST per la trasmissione dei dati bidirezionale sopra le singole fibre.
2 Manica ottici aggiungono l'ovest del multiplexor di goccia e la procedura in sequenza orientale del filtro
2 il modulo del multiplexor di Manica OADM ovest di goccia ed aggiunge 1350&1510nm e singola fibra orientale
