Nome di prodotto: | 2-OADM-C-WE-S | Lunghezza d'onda: | 1510&1570nm |
---|---|---|---|
Linea tipo: | Ovest e singola fibra orientale | Connettore: | LC/UPC |
Pacchetto: | 100x80x10mm | Applicazione: | Ottico aggiunga e cada |
Evidenziare: | 2CH OADM CWDM,1570nm ottici aggiungono il multiplexor di goccia,modulo di 1510nm OADM |

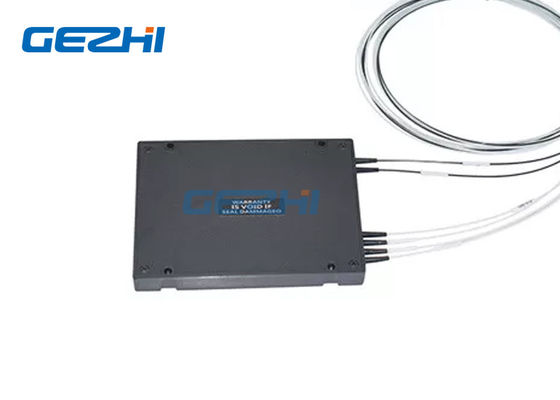

Singolo modulo di Aggiungere-goccia di Manica OADM CWDM Mux della fibra 2
GEZHI scelgono il modulo di Aggiungere-goccia di Manica OADM CWDM Mux della fibra 2 con CWDM wavelength1510nm e 1570nm. Il singolo modulo di Aggiungere-goccia di Manica OADM CWDM Mux della fibra 2 combina i canali di lunghezza d'onda su una fibra ottica della trasmissione. Il singolo modulo di Aggiungere-goccia di Manica OADM CWDM Mux della fibra 2 di Gezhi è utilizzato nei sistemi di WDM per la multiplazione o gli insiemi a fibra ottica di demultiplexazione e di guida dei segnali, selettivamente di aggiunta e cadere l'individuo o dei canali di lunghezza d'onda da un CWDM scorre. Questo 2 modulo di Aggiungere-goccia di Manica OADM CWDM Mux è disponibile (est ed ad ovest) nelle configurazioni su due lati che sostengono fino a due lunghezze d'onda su una fibra.
Caratteristiche
|
Applicazioni
|
Specificazione
Parametro |
Unità |
2-OADM-C-WE-S | ||
Aggiunga | Goccia | |||
Lunghezza d'onda di Manica | nanometro | 1510 e 1570nm | ||
Lunghezza d'onda concentrare Accuratezza |
nanometro | ±0.5 | ||
Gioco di Manica | nanometro | 20 | ||
Passband di Manica (larghezza di banda di @-0.5dB |
nanometro | >15 | ||
Perdita di inserzione | dB | <>0,9 | <>0,9 | |
Ondulazione di Manica | dB | 0,3 | ||
Isolamento |
Adiacente | dB | >30 | |
Non adiacente | dB | >40 | ||
Temperatura di perdita di inerzia Sensibilità |
dB/℃ |
<0> |
||
Temperatura di lunghezza d'onda Spostamento |
nanometro ℃ |
<0> | ||
Dipendente di polarizzazione Perdita |
dB | <0> | ||
Modo di polarizzazione Dispersione |
dB | <0> | ||
Direzionalità | dB | >50 | ||
Attenuazione di riflessione | dB | >45 | ||
Trattamento massimo di potere | Mw | 300 | ||
Temperatura di Opterating | ℃ | -20~+70 | ||
Temperatura di stoccaggio | ℃ | -40~85 | ||
Dimensione del pacchetto | millimetro | L100x80x10 |
Nota: 1. la personalizzazione è disponibile.
2. Specificato con il connettore
Singola procedura in sequenza del filtro dal modulo di Aggiungere-goccia di Manica OADM CWDM Mux della fibra 2
Disegno
Modulo singolo di Aggiungere-goccia di Manica OADM CWDM Mux della fibra 2
Cade il singolo canale ed aggiunge che stessi incanalano indietro sulla fibra della rete nella trasmissione su due lati.
2 il canale 1510nm e 1570nm CWDM aggiunge & multiplexor di goccia per l'EST e l'OVEST per la trasmissione dei dati bidirezionale sopra le singole fibre.
Singola soluzione del modulo di Aggiungere-goccia di Manica OADM CWDM Mux della fibra 2
