| Nome di prodotto: | A WDM basato a filtro | Lunghezza d'onda: | 980/1550nm |
|---|---|---|---|
| Porto: | 1x2 | Cassetta di PackageLGX: | tubo dell'acciaio inossidabile |
| Connettore: | FC/PC | Applicazione: | EDFA |
| Evidenziare: | multiplexor di 1550nm FWDM,WDM del filtro 1x2,WDM del filtro da 3 porti |
||

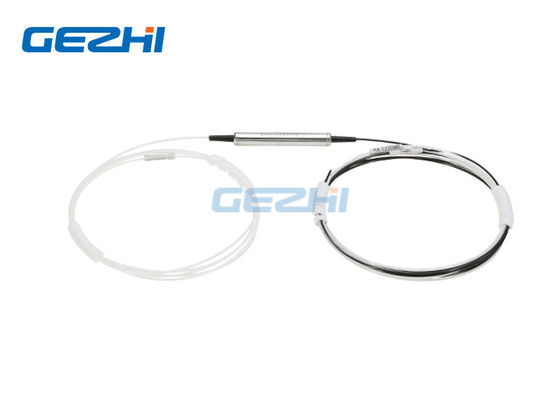

3 multiplexor del porto 1480/1550nm FWDM componenti
1480/1550nm FWDM - per l'amplificatore ottico ad alta potenza di DWDM e EDFA
1480/1550 di nanometro FWDW è basato sulla tecnologia di sottili pellicole e sul metallo del filtrante che legano l'imballaggio micro-ottico. Questa componente è usata per combinare o separare 1480 ed il segnale della banda 1550nm. I dispositivi combinano o separano la luce alla lunghezza d'onda differente in un'ampia lunghezza d'onda. Offrono la perdita di inserzione molto bassa, la dipendenza bassa di polarizzazione, l'alto isolamento e la stabilità ambientale eccellente. L'alto potere che tratta la capacità può essere raggiunto attraverso l'elaborazione unica della treccia ed il rivestimento dell'AR di alta qualità. Queste componenti sono state utilizzate estesamente negli amplificatori di Raman, di EDFAs, nelle reti di WDM e negli strumenti ottici della fibra.
|
Caratteristiche |
Applicazioni |
|
|
Specificazione
| Parametro | FWDM | |
| Passi la lunghezza d'onda di Manica (nanometro) | 1530 ~ 1580 (o 1440 ~ 1490) | |
| Rifletta la lunghezza d'onda di Manica (nanometro) | 1440 ~ 1490 (o 1530 ~ 1580) | |
| Perdita di inserzione (dB) | Rifletta il Manica | < 0=""> |
| Passi il Manica | < 0=""> | |
| Variazione di perdita di inserzione (dB) | < 0=""> | |
| Isolamento | Rifletta il Manica | > 12 |
| Passi il Manica | > 30 | |
| Sensibilità di temperatura di perdita di inserzione (dB/°C) | < 0=""> | |
| Perdita dipendente di polarizzazione (dB) | < 0=""> | |
| Dispersione di modo di polarizzazione (ps) | < 0=""> | |
| Direzionalità (dB) | > 60 | |
| Attenuazione di riflessione (dB) | > 50 | |
| Trattamento di potere (Mw) | 300 | |
| Temperatura di funzionamento (°C) | 0 ~ +70 | |
| Temperatura di stoccaggio (°C) | -40 ~ +85 | |
| Dimensioni del pacchetto (millimetri) |
|
|
3 multiplexor del porto 1480/1550nm FWDM componenti
Informazioni di ordinazione:
| A | B | C | D | E |
| Lunghezza d'onda | Tipo della metropolitana | Lunghezza della fibra (Includa il connettore) |
Connettore | Dimensione |
|
45: 1480nm pass/1550nm riflettono 54: 1550nm pass/1480nm riflettono X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= altri |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
