Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'oggetto: | Modulo passivo di CCWDM | Manica: | 1x4 |
|---|---|---|---|
| Lunghezza d'onda: | 1470~1530nm | Connettore: | Su misura |
| Applicazione: | Reti delle Telecomunicazioni | Caratteristica: | Reti a banda larga |
| Evidenziare: | 1x4 compatto CWDM Mux Demux,4 Manica CCWDM,modulo passivo di 4CH CCWDM |
||

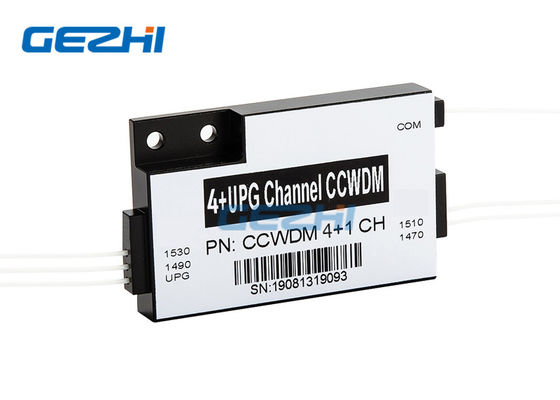

4 modulo compatto CCWDM passivo di Manica CWDM con la porta di aggiornamento
GEZHI si è specializzato nell'abitudine configurata, affidabile, prodotti di CCWDM basati sui requisiti di cliente. Il nostro 4 modulo compatto CCWDM passivo di Manica CWDM con la porta di aggiornamento è basato sull'ottica dello spazio libero & ha migliore uniformità contro le progettazioni di sottili pellicole di (TFF) del filtro. L'alto isolamento di GEZHI, la perdita di inserzione bassa, parametri passivi di alta qualità di offerta di PDL del modulo basso CCWDM del compatto CWDM con 4 la lunghezza d'onda 1470nm, 1490nm, 1510nm, 1530nm e con una porta di aggiornamento per lo sviluppo e la fibra futuri estende.
Può sostituire i prodotti di CWDM è utilizzato nelle telecomunicazioni, nelle reti di PON, nelle reti d'impresa, tv via cavo ed in altri campi. La perdita di inserzione più bassa fa il modulo di CCWDM avere attenuazione più bassa del segnale una volta usata, quindi riducendo i requisiti di potere del trasmettitore del segnale.
|
Caratteristiche |
Applicazioni |
|
|
Specifiche
| Parametro | 4 Ch | 4+UPG | 8 Ch | 8+UPG1 | 8+UPG2 | ||
| Lunghezza d'onda di funzionamento (nanometro) | 1260~1620 | ||||||
| Lunghezza d'onda di Manica (nanometro) | 1270,1290,…, 1590,1610, o 1271,1291,…, 1591,1611 | ||||||
| Lunghezza d'onda del porto di UPG (nanometro) | Na | TBD | Na | 1260~1360 | 1260~1457 | ||
| Gioco di Manica (nanometro) | 20 | ||||||
| Passband di Manica (nanometro) | CWL+/-6.5nm | ||||||
| Perdita di inserzione (dB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| Ondulazione di Manica (dB) | ≤0.3 | ||||||
| Isolamento (dB) | Adiacente | >30 | |||||
| Non-adjacen | >40 | ||||||
| Isolamento di UPG (dB) | Na | >15 | Na | >15 | >15 | ||
| Dispersione di modo di polarizzazione (PS) | ≤0.2 | ||||||
| Perdita dipendente di polarizzazione (dB) | ≤0.2 | ||||||
| Direzionalità (dB) | >45 | ||||||
| Attenuazione di riflessione (dB) | >45 | ||||||
| Trattamento massimo di potere (Mw) | 500 | ||||||
| Temperatura di funzionamento (℃) | -40~+75 | ||||||
| Temperatura di stoccaggio (℃) | -40~+85 | ||||||
| Tipo della fibra | G657A1 | ||||||
| Connettore | TBD | ||||||
| Dimensione del pacchetto (millimetri) | L55 x W35 x H8 o L46 x W28 x H6 | ||||||
Informazioni di ordinazione
| Configurazione | Manica no. | Tipo della treccia | Lunghezza della fibra | Declinazione (millimetri) | Connettore |
| CC=CCWDM |
Manica 40=4 41=4+UPG Manica 80=8 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 x W35 xH8 2=L46 x W28 x H6 |
0=None 5=LC/APC 7=others |
Tecnologia unica dello Libero spazio
4 il modulo compatto CCWDM passivo di Manica CWDM con la porta di aggiornamento adotta la tecnologia dello Libero spazio, che utilizza propagarsi leggero nello spazio libero senza fili per trasmettere i dati. Dentro il dispositivo, i canali di segnale adiacenti sono precipitati a cascata dal fascio parallelo invece della fibra. Ciò risparmia molto spazio per il contenitore di pacchetto e l'esecuzione unica inoltre aiuta CCWDM Mux Demux con perdita di inserzione bassa.
4 modulo compatto CCWDM passivo di Manica CWDM con la porta di aggiornamento
Disegno tecnico
TIPO 1
TIPO - 2
