Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | commutatori ottici 4x4 | Lunghezza d'onda: | 1260~1650nm |
|---|---|---|---|
| Controlli il tipo: | Chiusura o Non chiudere | Alimentazione elettrica: | 3V o 5V |
| Connettore: | LC/UPC o su misura | Caratteristica: | Perdita di inserzione bassa |
| Evidenziare: | commutatori di esclusione ottici 4x4,commutatori di esclusione ottici 1650nm,commutatore ottico meccanico 2x2 |
||

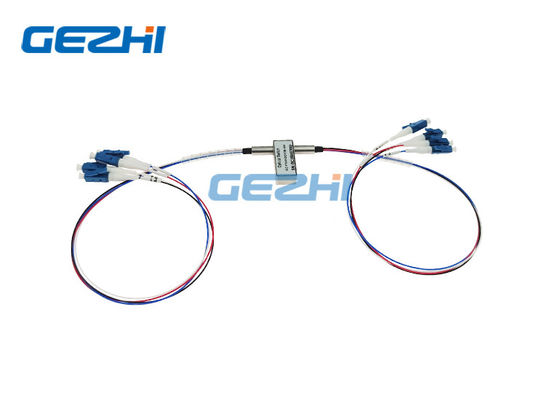

Commutatore ottico meccanico doppio ottico non bloccante 2x2 dei commutatori di esclusione 4x4
La fotonica il Co., commutatore ottico di GEZHI del 4x4 della srl è destinata per svolgere la funzione di esclusione e di cross-connect fra i canali di uscita e dell'input. Offre la perdita di inserzione eccellente, la ripetibilità e un'ampia immagine di temperatura di funzionamento.
Caratteristiche
Perdita di inserzione bassa
Ripetibilità eccellente
Diafonia bassa
Perdita dipendente di polarizzazione bassa
Ampio passband
Applicazioni
Commutazione di ridondanza
Sistemi di controllo ottici
Multiplexor ottico di Aggiungere-goccia
Riconfigurazione e ripristino delle reti della fibra
Specificazione
| Modello | Unità | GZ-FSW-D2x2B | |
| Operatingwavelength | nanometro | 850±40/1300±40 | 1260~1620 |
| lunghezza d'onda | nanometro | 850&1300 | 1310&1550 |
| Perdita di inserzione | dB | Tipo: 1,0 massimo: 1,5 | |
| Attenuazione di riflessione | dB | MM≥30 SM≥50 | |
| Conversazione trasversale | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Ripetibilità | dB | ≤±0.02 | |
| Tensione | v | 3,0 o 5.0±0.5 | |
| Durata di funzionamento | Tempo | ≥107 | |
| Tempo del commutatore | spettrografia di massa | ≤8 | |
| Trattamento di potere | Mw | ≤500 | |
| Temperatura di funzionamento | ℃ | -20~+70 (il tipo industriale è disponibile) | |
| Temperatura di stoccaggio | ℃ | -40~+85 | |
| Colore della fibra |
P1, P1: P2 nero, P2: Rosso P3, P3: P4 blu, P4: Bianco |
||
| Dimensione | millimetro | 27.0×12×8.2 | |
| Nota: 1 all'interno della temperatura di funzionamento e del CONTENTINO. 2 connettori d'esclusione. | |||
Itinerario ottico
Perni
| Tipo | Stato | Definizione di Pin | Potere | Condizioni il controllo | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| Non chiusura | P1- P3 | -- | -- | -- | -- | Fine | Apra | Apra | Fine | |
| P2-P4 | ||||||||||
| B | P1-P1, P2-P2 | V+ | -- | -- | Terra | Apra | Fine | Fine | Apra | |
| P3-P3, P4-P4 | ||||||||||
| Chiusura | P1- P3 | -- | -- | Terra | V+ | Fine | Apra | Apra | Fine | |
| P2-P4 | ||||||||||
| B | P1-P1, P2-P2 | V+ | Terra | -- | -- | Apra | Fine | Fine | Apra | |
Informazioni di ordine
GZ-D2x2B-x-xx-x-x-x-xx-x-xx
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |

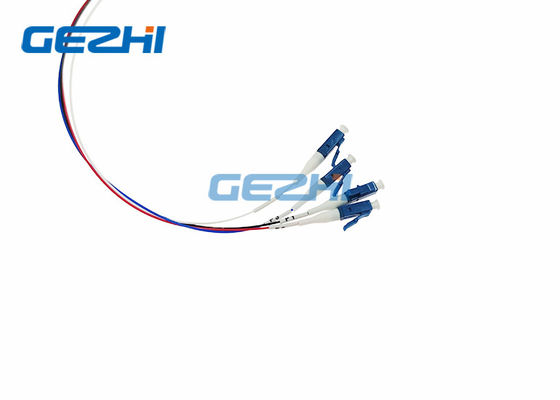

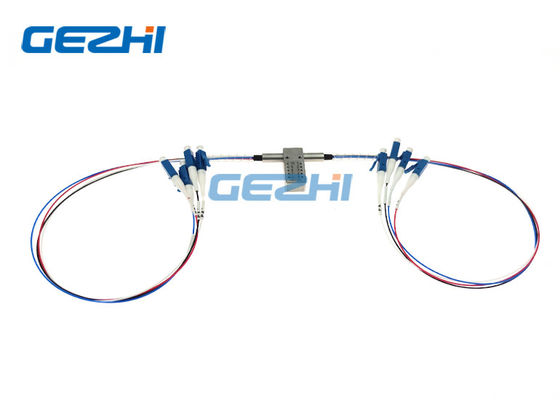

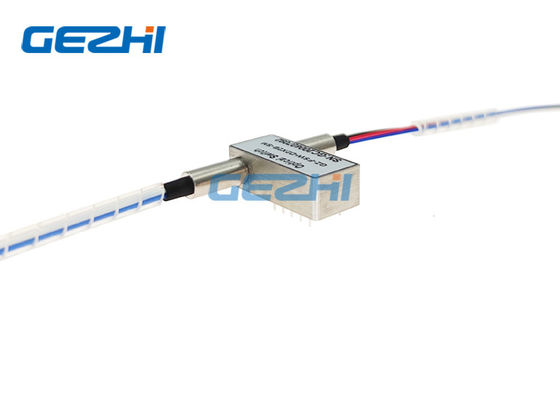

Più immagini
