OXC RS232 1100nm 19" modulo di commutatore ottico misto 1x8

modulo di commutatore ottico misto 1xN 19" telaio dello scaffale

La fotonica il Co., commutatore di GEZHI del prisma del 1×8 della srl fornisce la selezione di canale fra un'a una entrata fibra e di otto fibre dell'uscita. Attivato elettricamente e funzionando indipendentemente dal tasso di dati e dal formato del segnale. La fotonica il Co., commutatore di GEZHI del prisma del 1x8 della srl è alloggiata in un 19" 1U Rackmount con controllo RS232 e la gestione remota di Ethernet RJ45.

Caratteristiche

Perdita di inserzione bassa, commutazione veloce

Quadro comandi del LED. Visualizzazione, operazione conveniente

Controllo RS232 e gestione remota di Ethernet RJ45
SerialNet, alta affidabilità, alta stabilità
Segnale trasparente della trasmissione. Alte stabilità ed affidabilità
Il Manica e l'intervallo di tempo dell'esame automatico possono essere installati

Applicazioni

OXC, OLP, ROADM
Commutatore di lunghezza d'onda del sistema di prova
Selettore di canale del sistema ottico del sensore

Specificazione

Parametri	Unità	Indicatori
Tipo dell'unità		FSW-1x8-MM-FP
Lunghezza d'onda	nanometro	800~1100nm
Lunghezza d'onda della prova	nanometro	850 nanometro
Perdita di inserzione	dB	Tipo. ≤0.8dB, dB Max.≤1.5
Ripetibilità	dB	≤ 0,02
Attenuazione di riflessione	dB	≥ 35
Diafonia	dB	≥ 70
WDL	dB	≤ 0,25
PDL	dB	≤ 0,05
Potere ottico	Mw	≤ 500
Tempo di commutazione	spettrografia di massa	spettrografia di massa ≤10 (a canale adiacente)
Tipo della fibra	um	9/125
Connettore		FC/PC
Porto del monitoraggio		RJ45 & RS-232
Alimentazione elettrica di lavoro (Spina tipo)	V	CA: 100~ 240 (50/60Hz)
Consumo di energia	W	< 10
Temperatura di funzionamento	℃	-10 ~ 60
Dimensione	millimetro	1U: 483 x 230 x 45



Attrezzatura bassa FSW-1X8-U del commutatore ottico dello scaffale 1×N (N≤16) di perdita di inserzione

Pannello da spiegare:

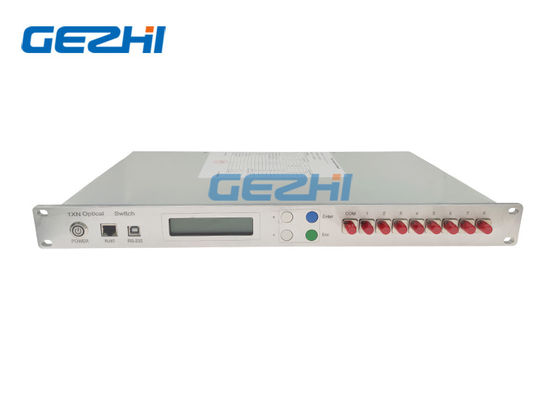

Pannello frontale

◆Potere: Interruttore generale dell'alimentazione elettrica

◆RJ45: Interfaccia della gestione della rete di comunicazioni;

◆RS-232: Interfaccia seriale di Rs-; Interfaccia di comunicazione di serie RS232;

◆LCD: Dispositivi che visualizzano direttamente le informazioni;

◆▲: Chiave per alzarsi; ▼: Chiave per abbassarsi; Entri: Chiave per determinare;

ESC: Chiave per annullare;

◆COM, 1~8: Interfaccia della fibra;

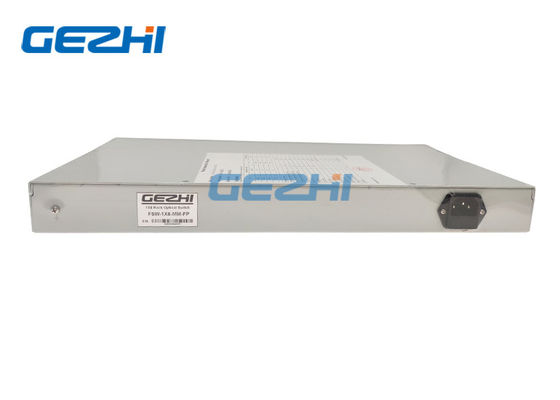

Pannello posteriore

◆CA: 100~240V: Interfaccia del cavo di alimentazione;



Pacchetto
