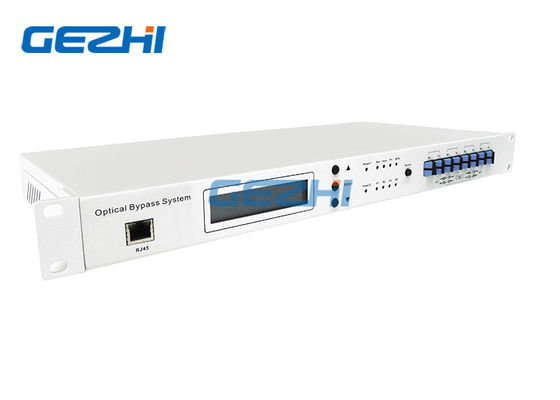

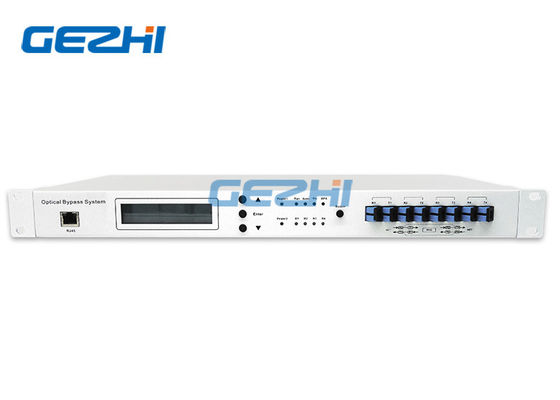

Commutatore ottico di protezione di esclusione di SC/PC 5W 1550nm per ADM

Commutatore ottico di protezione di esclusione nella protezione di fibra ottica per ADM

In alcune topologie della rete, il guasto dell'attrezzatura di rete o le interruzioni elettriche può avere un impatto non solo su traffico che termina a questi nodi ma anche sul resto della rete. La soluzione più efficace per tali scenari è sistemi di esclusione che permettono che il traffico escluda i nodi guastati.
La protezione ottica di esclusione è un genere di sistema intelligente del commutatore ottico che può escludere il nodo dell'errore nella rete di trasmissione ottica per evitare la ripartizione di intera comunicazione della rete. Può commutare automaticamente quando individua il nodo spengono o segnalano il guasto.

Parametro tecnico

Caratteristiche

Indipendente dal tasso, dal formato e dalla lunghezza d'onda di dati.
Altamente configurabile misura le applicazioni della rete.
Installazione semplice e pronta per l'uso.
Modi revertive e non revertive selezionabili dall'utente.
Chiusura del commutatore ottico.
Pannello frontale LED ed allarme a distanza.

Applicazione

Protezione di fibra ottica per la trasmissione di ADM in qualsiasi formato di dati.
Protezione dedicata ottica per l'anello della fibra.

Il commutatore ottico della protezione di esclusione fornisce sia il modo di commutazione manuale che automatica. Nel modo di alimentazione manuale, il sistema commuta il percorso ottico basato soltanto sui comandi dall'utente. Nel modo automatico, le opzioni del sistema basate al livello di potere hanno individuato e la soglia prestabilita. Nell'ambito del modo automatico, il sistema può essere messo per essere i modi Revertive o Non revertive. Nell'ambito del modo Revertive, il sistema commuta automaticamente di nuovo al percorso funzionante dopo che il guasto è eliminato. Nell'ambito del modo Non revertive, il sistema non commuta indietro.

Mentre l'esigenza della protezione di esclusione è intuitiva nelle reti lineari, altre topologie possono trarre giovamento da pure. Un caso è reti a anello, di cui la capacità autorigenerante è limitata ad un singolo guasto. Una rete di anello-topologia può recuperare da un singolo taglio della fibra o guasto di singolo nodo: il traffico terminato ad un nodo guastato è perso, ma il resto della rete continua a funzionare. In alcuni casi, quali le reti della metropolitana che sono conforme alle inondazioni ed alle interruzioni elettriche, i guasti concorrenti multipli sono probabili e la resilienza inerente dell'anello è insufficiente. Facendo uso di un commutatore di esclusione ad ogni nodo offre la protezione dai guasti multipli, escludenti tutti nodi guastati così anche nella situazione che di guasto di multi-nodo l'anello manterrà la sua operazione autorigenerante. La figura mostra come i sistemi di esclusione possono proteggere un anello dai guasti multipli.
