Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | 1x4 Switche ottico | Tipo di controllo: | Non chiusura/che chiude |
|---|---|---|---|
| Lunghezza d'onda: | 1310/1550/850 | Attenuazione di riflessione: | ≥ 50dB |
| Tempo della garanzia: | 1 anno | Tensione: | 5V o 3V |
| Evidenziare: | commutatori ottici della fibra 900um,commutatori ottici della fibra di 1x8 MEMS,Non chiudere il modulo di commutatore della fibra |
||

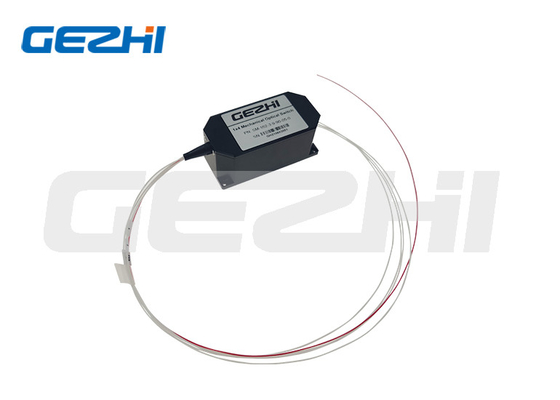

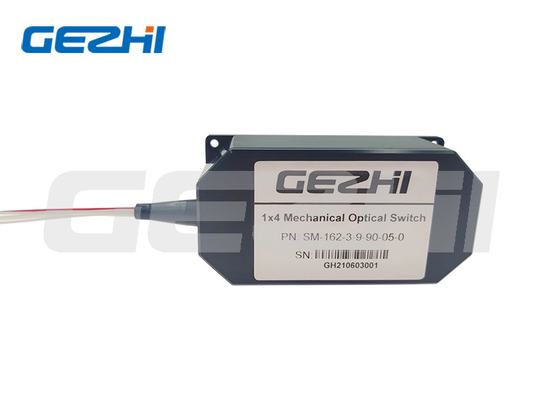

commutatori ottici 1x4
Il commutatore ottico è un genere di componente funzionale, con l'abilità di commutazione dell'itinerario ottico. Nel sistema di trasmissione di fibra ottica, è usato per il monitoraggio multicanale della fibra, la multi selezione del rivelatore di sorgente luminosa e la protezione di fibra ottica ecc. del percorso. Inoltre, inoltre è utilizzato nel sistema di prova di fibra ottica per fibra ottica e la sua prova componente, la prova del cavo all'aperto ed il sistema di controllo ottico a punti multipli dei sensori.
|
Caratteristiche Chiusura a sicurezza intrinseca
Basso costo ineguagliato
Distorsioni ottiche basse Percorso ottico senza a resina epossidica
Alta affidabilità
|
Applicazioni Blocchetto di Manica Configurabile aggiunga/goccia
Monitoraggio di sistema
Strumentazione
|
Specificazione
| Parametri | Specifiche | Unità |
| Lunghezza d'onda di funzionamento | 1260~1620 (MP) | nanometro |
| Perdita di inserzione | ≤1.0 | dB |
| Perdita dipendente di lunghezza d'onda | ≤0.25 | dB |
| Perdita dipendente di polarizzazione | ≤0.05 | dB |
| Perdita dipendente di temperatura | ≤0.20 | dB |
| Attenuazione di riflessione | SM≥50 | dB |
| Conversazione trasversale | SM≥55 | dB |
| Tempo del commutatore | ≤8 | spettrografia di massa |
| Ripetibilità | ≤±0.02 | dB |
| Durevolezza | ≥107 | periodi |
| Tensione di funzionamento | 3 o 5 | V |
| Tipo del commutatore | Non chiusura/che chiude | |
| Temperatura di funzionamento | - 20~+70 | ℃ |
| Temperatura di stoccaggio | - 40~+85 | ℃ |
| Potere ottico | ≤500 | Mw |
| Dimensione | 27.0L×12.5W×8.4H | millimetro |
Perni
itinerario ottico del commutatore ottico 1x4
informazioni ottiche di ordine legato 1x4
GZ-1x4-1550nm
Informazioni di ordine
| Modo | Lunghezza d'onda | Tipo di tensione | Modello di controllo | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Chiusura di N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Disegno tecnico
