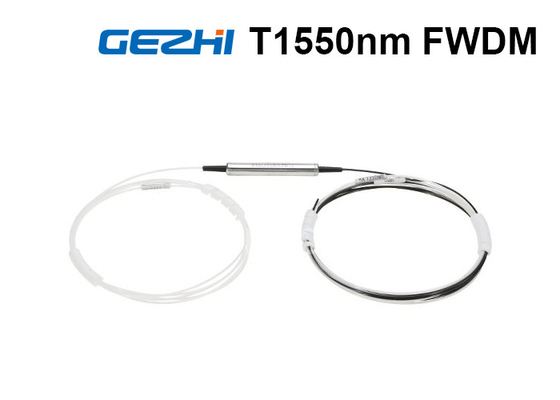

La metropolitana d'acciaio 1x2 FWDM filtra il passaggio 1550nm di WDM del filtro dal film sottile riflette 1310/1490nm

Il modulo di WDM del filtro da FTTX utilizzato estesamente in EDFA, negli amplificatori di Raman, nelle reti di WDM e nella strumentazione di fibre ottiche è basato sulla tecnologia del filtro dal film sottile (TFF). Il dispositivo combina o separa la luce alle lunghezze d'onda differenti in un'ampia lunghezza d'onda. Può ampliare la capacità di singola fibra di raggiungere la comunicazione bidirezionale, di modo che ampiamente usato nell'aggiornamento e nell'espansione ottici della rete, o introduca il nuovo affare completo ecc.



La fotonica di GEZHI fornisce ai i dispositivi basati a filtro del filtrante del Wavelength Division Multiplexing (WDM) che sono personalizzati alle bande particolari di lunghezza d'onda per le vostre applicazioni speciali. Poichè potreste sapere, il sistema stesso di GEPON funziona del 1310 /1490, così il segnale di CATV qui è consegnato la stessa fibra facendo uso di 1550nm e FWDM è un posto in cui tutti questo get «misti».





Tipo		FWDM
Lunghezza d'onda di funzionamento T: lunghezza d'onda della trasmissione R: lunghezza d'onda di riflessione 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	nanometro	T1550 R1310/1490
		T1490 R1310/1550
		T1310 R1490/1550
		T1550/1610 R1310/1490
		T1550/1625 R1310/1490
		T1625 R1310/1490/1550
		T1650 R1310/1490/1550
Perdita di inserzione della trasmissione	dB	≤0.80
Perdita di inserzione di riflessione	dB	≤0.60
Isolamento del canale di trasmissione	dB	≥30
Isolamento del canale di riflessione	dB	≥17
PDL	dB	≤0.1
Stabilità termica di lunghezza d'onda	nm/℃	≤0.003
Stabilità termica di perdita di inserzione	dB/℃	≤0.005
Direzionalità	dB	≥55
Attenuazione di riflessione	dB	≥45
Temperatura di funzionamento	℃	-20~+70
Temperatura di stoccaggio	℃	-40~+85

Nota: 1. la personalizzazione è disponibile.

2. pecified senza connettore ed aggiungono una perdita supplementare 0.2dB per connettore.



• Manica del passaggio (trasmissione): 1550nm
• Manica di riflessione: 1310nm e 1490nm
• Alto isolamento di isolamento, di affidabilità e del canale
• Perdita di inserzione bassa ed affidabilità ambientale eccellente
• RoHS compiacente



• Pacchetto della metropolitana di vetro per fibra nuda 250um
• Pacchetto d'acciaio della metropolitana per fibra nuda 250um e fibra 900um
• Contenitore di ABS per la fibra di 900um, di 2.0mm e di 3.0mm
• Nota: la fibra nuda 250um è ugualmente finne da fornire di connettore



L'immagine A è per T13/R15, T14/R1315, WDM del filtro da T1415/R13 FTTX
L'immagine B è per T15/R13, T13/R1415, T15/R1314, WDM del filtro da T1314/R15 FTTX
