Dettagli:
Termini di pagamento e spedizione:
|
| Nome di prodotto: | CWDM Mux Demux | Lunghezza d'onda: | porta di aggiornamento 1270~1610nm+ |
|---|---|---|---|
| Tipo della fibra: | Simplex | Lunghezza della fibra: | Su misura |
| Tipo del pacchetto: | ABS, LGX, 1U Rackmount | Numero di Manica: | 16Channels |
| Connettore: | LC/SC/FC/ST (PC o APC) | ||
| Evidenziare: | 1 x 16 CWDM Mux Demux,Sistema CWDM Mux Demux di CATV,Modulo del cwdm del canale di passivo 16 |
||
Dispositivo passivo 1x16 CWDM Mux Demux per WDM Nettwork, sistema di CATV.
Descrizione di prodotto
La fotonica di GEZHI offre una gamma completa di CWDM Mux-Demux ed ottico aggiunga le unità del multiplexor di goccia (OADM) per essere adatte a tutte le applicazioni e soluzioni di rete di generi. Alcuni i più comuni sono: Gigabit & Ethernet 10G, SDH/SONET, BANCOMAT, ESCON, Manica della fibra, FTTx e CATV.
Il multiplexor grezzo di divisione della lunghezza d'onda di GEZHI (CWDM Mux/Demux) utilizza la tecnologia sottile dell'emulsione e la progettazione privata imballaggio dell'ottica di legame del metallo di non cambiamento continuo di micro. Fornisce la perdita di inserzione bassa, l'alto isolamento del canale, l'ampia banda di passaggio, la sensibilità di bassa temperatura ed il percorso ottico libero a resina epossidica.
I nostri prodotti di CWDM Mux Demux forniscono fino a 16channel o persino al canale 18 che multiplexa su una singola fibra. la perdita di inserzione bassa è necessaria nelle reti di WDM, noi può anche aggiungere «salta la componente» in un modulo di CWDM Mux/Demux per ridurre l'IL come opzione. Il tipo standard del pacchetto di CWDM Mux/Demux include: Pacchetto del contenitore di ABS, pakcage di LGX e 19" 1U rackmount.
Caratteristiche
* perdita di inserzione bassa
* ampia lunghezza d'onda
* diafonia bassa
* alta stabilità, alta affidabilità
* senza a resina epossidica sul percorso ottico
* chiudendo e Non chiudendo
Applicazioni
* linea monitoraggio
* rete di WDM
* telecomunicazione
* applicazione cellulare
* amplificatore ottico della fibra
* rete di Acess
Parametro tecnico
| Parametro | Unità | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| Lunghezza d'onda di Manica | nanometro | 1270~1610nm e 1271~1611 | |||||||||
| Accuratezza concentrare di lunghezza d'onda | nanometro | ±0.5 | |||||||||
| Gioco di Manica | nanometro | 20 | |||||||||
| Passband di Manica (larghezza di banda di @-0.5dB) | nanometro | >13 | |||||||||
| Perdita di inserzione | dB | 0,8 | 1,5 | 2,5 & 1,8 | 5,2 & 3,5 | ||||||
| Ondulazione di Manica | dB | 0,3 | |||||||||
| Isolamento | Adiacente | dB | N/A | >30 | N/A | >30 | N/A | >30 | N/A | >30 | |
| Non adiacente | dB | N/A | >40 | N/A | >40 | N/A | >40 | N/A | >40 | ||
| Sensibilità di temperatura di perdita di inerzia | dB/℃ | <0> | |||||||||
| Spostamento di temperatura di lunghezza d'onda | nm/℃ | <0> | |||||||||
| Perdita dipendente di polarizzazione | dB | <0> | |||||||||
| Dispersione di modo di polarizzazione | dB | <0> | |||||||||
| Direzionalità | dB | >50 | |||||||||
| Attenuazione di riflessione | dB | >45 | |||||||||
| Trattamento massimo di potere | Mw | 300 | |||||||||
| Temperatura di Opterating | ℃ | -5~+75 | |||||||||
| Temperatura di stoccaggio | ℃ | -40~85 | |||||||||
| Dimensione del pacchetto | millimetro | L100xW80xH10 | L141xW115xH18 | ||||||||

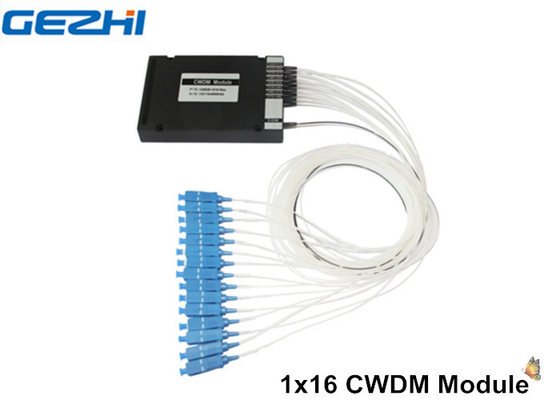

Immagine del prodotto
Sistema di passivo di CWDM Mux Demux
Informazioni di ordinazione
| CWDM | XX | X | XX | X | X | XX |
| Numero dei canali |
Confi - guration |
primo Manica | Tipo della fibra | Lunghezza della fibra | Connettore di In/Out | |
|
Manica 04=4 Manica 08=8 Manica 16=16 Manica 18=18 Manica di N=N |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
fibra 1=Bare tubo sciolto 2=900um 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
