Dettagli:
Termini di pagamento e spedizione:
|
Uso: | CATV | Applicazione: | Sistema di PON |
---|---|---|---|
Pacchetto: | Cassetta di LGX | Tempo della garanzia: | 3 anni |
Lunghezza d'onda concentrare: | 1270~1610NM |
Panoramica del prodotto
Dispositivo di FWDM
Le componenti passive di WDM, in base alla tecnologia del filtro dal film sottile, combinano tutti i servizi in rete/segnali sopra una singola fibra. La perdita di inserzione bassa e l'alto isolamento fra i canali assicura le prestazioni di rete affidabili.

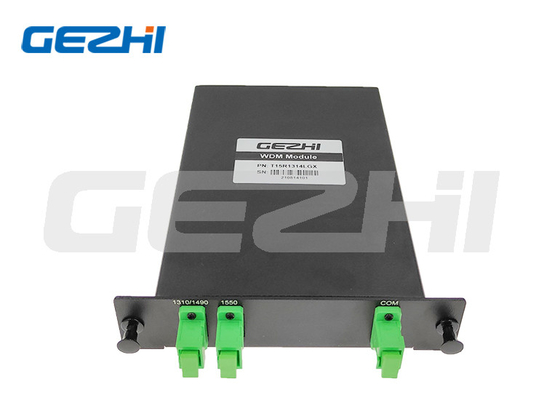

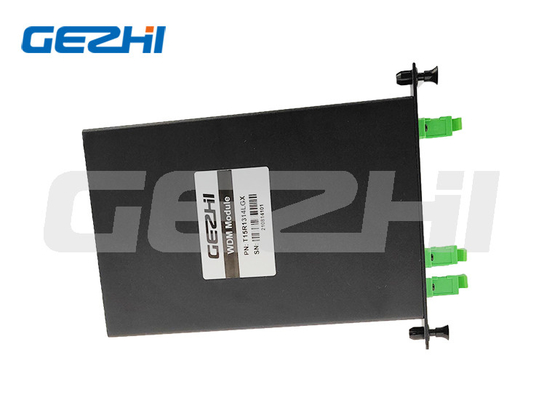

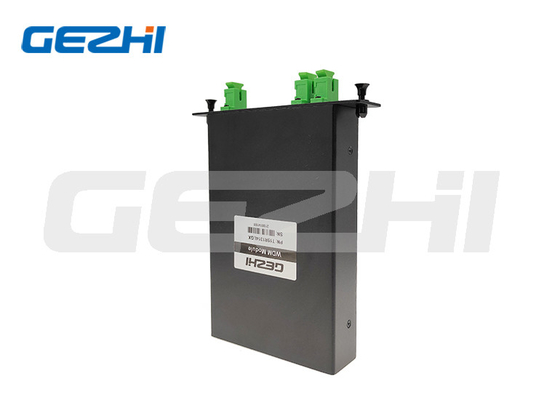

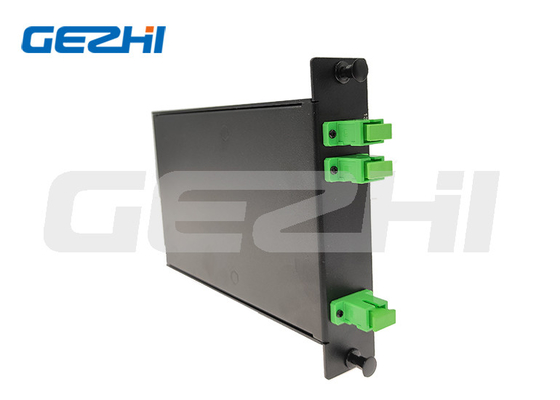

Le fotoniche di GEZHI forniscono al vario WDM del filtro da lunghezza d'onda il tubo di acciaio inossidabile, il contenitore di ABS, la cassetta di LGX, il ect Rackmount 1U.
Il WDM su misura del filtro da lunghezza d'onda è disponibile.
* 1310/1490/1550nm FWDM - per PON, FTTX e lo strumento della prova
*1310/1550nm FWDM - per le comunicazioni ottiche di DWDM o di WDM
* 1310/1550/1625nm FWDM - per le prove delle fibre attive in servizio
* 1310/1490/1550/1625nm FWDM - per la combinazione o la separazione del canale 1625nm con tre la lunghezza d'onda triplex 1310nm, 1490nm e 1550nm
in moda da potere aggiungere il canale 1625nm nel sistema triplex attuale di FTTH
* 1480/1550nm FWDM - per l'amplificatore ottico ad alta potenza di DWDM e EDFA
* 1510/1550nm FWDM - per le reti ottiche multicanali di DWDM
* 980/1550nm FWDM - per l'amplificatore ottico di rendimento elevato DWDM e l'amplificatore di EDFA
* GPON, XGPON, rf Vedio per il sistema di prossima generazione
Indice tecnico
Parametri | Unità | Dispositivo di I-FWDM | ||
Lunghezza d'onda di funzionamento T: lunghezza d'onda della trasmissione R: lunghezza d'onda di riflessione 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nanometro | 1 | T1550 R1310/1490 | |
2 | T1490 R1310/1550 | |||
3 | T1310 R1490/1550 | |||
4 | T1550/1610 R1310/1490 | |||
5 | T1550/1625 R1310/1490 | |||
6 | T1625 R1310/1490/1550 | |||
7 | T1650 R1310/1490/1550 | |||
Perdita di inserzione | dB | Trasmissione: ≤ 0,6 | ||
Riflessione: ≤ 0,4 | ||||
Isolamento di Manica di trasmissione | dB | ≥ 30 | ||
Isolamento di Manica di riflessione | dB | ≥ 17 | ||
PDL | dB | ≤ 0,1 | ||
Stabilità termica di lunghezza d'onda | nm/℃ | ≤ 0,003 | ||
Stabilità termica di perdita di inserzione | dB/℃ | ≤ 0,005 | ||
Attenuazione di riflessione | dB | ≥ 45 | ||
Potere ottico | Mw | ≤ 500 | ||
Temperatura di funzionamento | ℃ | -10 ~ +70 | ||
Temperatura di stoccaggio | ℃ | -40 ~ +85 | ||
Umidità relativa | % | 5 ~ 95 | ||
Dimensione | millimetro | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
Nota: 1. la personalizzazione è disponibile. 2. ha specificato senza connettore ed aggiungono una perdita supplementare 0.2dB per connettore. |
Caratteristiche
* perdita di inserzione bassa
* PDL basso
* alto isolamento del canale
* affidabilità ambientale eccellente
Applicazione:
* sistema di WDM
* CATV
Imballaggio del prodotto
Oggetto finito | Scatola interna | Cartone |
FAQ
Q1: Posso avere un ordine del campione? Che cosa è il vostro MOQ?
