Dettagli:
Termini di pagamento e spedizione:
|
| Tipo: | Separatore dello SpA | Tempo della garanzia: | 3 anni |
|---|---|---|---|
| Lunghezza d'onda: | 1260-1650nm | Applicazione: | GEPON |
| Porto: | 1x4 | Uso: | Monitor di sistema |
| Evidenziare: | separatore a fibra ottica nudo del plc 1x4,separatore a fibra ottica dello SpA 1650nm,Nessun separatore ottico dello SpA del connettore |
||

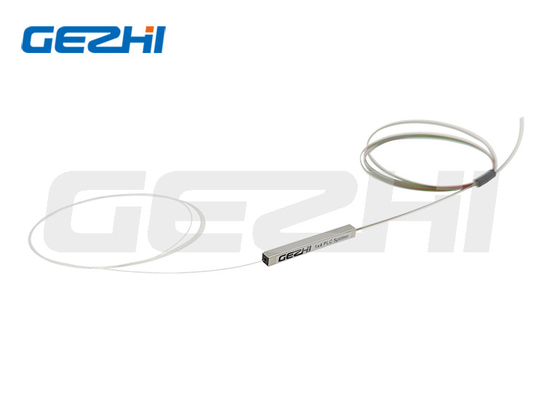

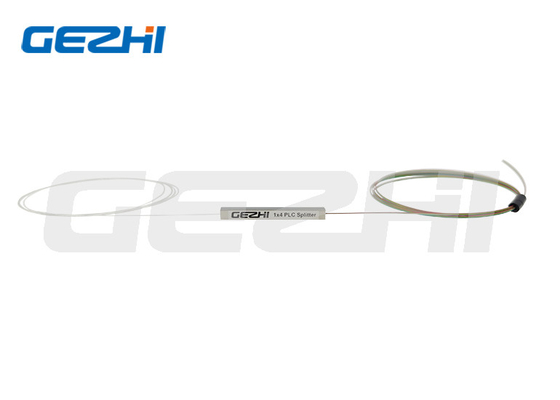

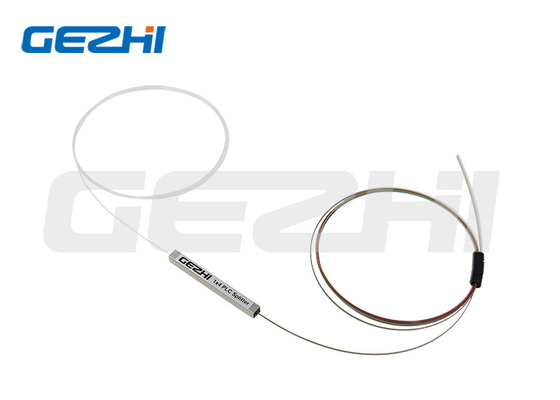

Separatore ottico fabbricante del plc 1x4 del tubo d'acciaio a fibra ottica nudo del separatore nessun connettore
Descrizione di prodotto:
Il separatore ottico della guida d'onda planare (separatore dello SpA) è ad un dispositivo ottico integrato basato a quarzo di distribuzione di energia della guida d'onda con piccola dimensione, l'ampia lunghezza d'onda di funzionamento, l'alta affidabilità, la buona uniformità spettrale, ecc., particolarmente adatti a reti ottiche passive. (EPON, GPON, ecc.) collega l'ufficio centrale e l'apparecchiatura terminale e realizza la scissione dei segnali ottici, fornendo la gamma 1XN e 2XN di prodotti completa e non personalizza il separatore ottico adatto per varie occasioni.
Caratteristiche di prodotto:
Polarizzazione con poche perdite e stabile
Progettazione compatta
Buona uniformità del canale
Alte stabilità ed affidabilità
Certificato da Telcordia GR.1209 e GR.1221
Campi di applicazione del prodotto:
Fibra alla casa
Rete ottica passiva
Internet metallico della TV
Rete di PON-FTTX
Informazioni di ordinazione:
|
Prodotto tipo |
Diametro della fibra | Lunghezza della fibra e dell'entrata |
Pacchetto dimensione |
|
1XN o 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0148=1X48 0164=1X64 1128=1X128 |
1=250um 2=900um |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
 |
Parametri tecnici: Separatore ottico 1XN
| Parametro | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| Lunghezza d'onda di lavoro (nanometro) | 1260-1650 | |||||||||||
| Tipo della fibra | G657A1 o su misura | |||||||||||
| Perdita di inserzione (dB) | 3,9 | 6,1 | 7,2 | 9 | 10,2 | 12,5 | 13,5 | 15,5 | 16,8 | 18,4 | 20,1 | 23,8 |
| Uniformità (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | |||||||||||
| Direzionalità (dB) | ≥55 | |||||||||||
| Lunghezza della fibra (m) | 1.0or ha personalizzato | |||||||||||
| Stabilità di temperatura (dB) | -40℃--85℃ (≤0.5) | |||||||||||
| °C di lavoro di temperatura | -40℃--℃ 85 | |||||||||||
| °C di temperatura di stoccaggio | -40℃--℃ 85 | |||||||||||
Parametri tecnici: Separatoreotticodi 2XN
| Parametro | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| lunghezza d'onda (nanometro) | 1260-1650 | |||||
| Tipo della fibra | G657A1 o su misura | |||||
| Perdita di inserzione (dB) | 4,2 | 7,5 | 10,5 | 13,8 | 17,1 | 20,4 |
| Uniformità (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| Perdita dipendente di polarizzazione (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| Attenuazione di riflessione (dB) | ≥55 | |||||
| Direzionalità (dB) | ≥55 | |||||
| Lunghezza della fibra (m) | 1.0or ha personalizzato | |||||
| Stabilità di temperatura (dB) | -40℃ - 85℃ (≤0.5) | |||||
| °C di lavoro di temperatura | -40℃ - 85℃ | |||||
| °C di temperatura di stoccaggio | -40℃ - 85℃ | |||||
| Potere massimo (nanowatt) | 1000 | |||||
Nota: L'IL di cui sopra è senza i parametri del connettore.
2xN con gli aumenti ottici di perdita di inserzione del separatore del connettore da non non più di 0.3dB sui requisiti di cui sopra.
