Panoramica del prodotto del modulo di PM DWDM

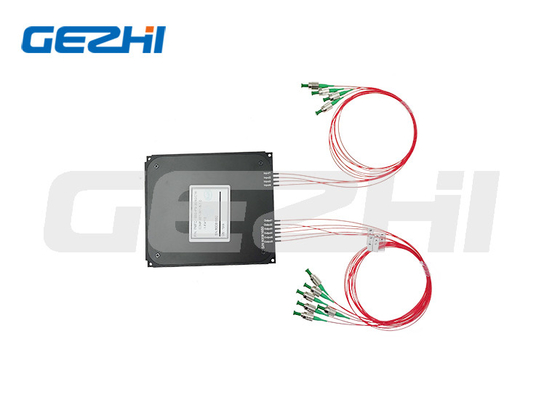

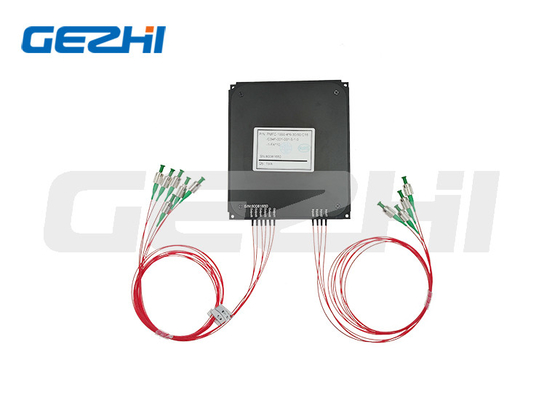

Modulo 4CH, 8CH, attrezzatura ottica di PM DWDM di WDM 16CH con il CONTENITORE di ABS
1x4, 1x8, polarizzazione 1x16 che mantiene il modulo di DWDM
Offerte 1x4, 1x8, 1x16 o modulo su misura di GEZHI GEZHI di PM DWDM con gioco di Manica 50GHz, 100GHz o 200GHz. È caratterizzato con l'IL basso, alta attenuazione di riflessione, alto rapporto dell'estinzione e la stabilità e l'affidabilità ambientali eccellenti. Sono ideali per il sistema di CATV, la rete di DWDM ed il sistema di comunicazione ad alta velocità.
|
Caratteristiche & applicazioni del modulo di PM DWDM
Caratteristiche:
Alto rapporto di estinzione
Alte stabilità ed affidabilità
Perdita di inserzione bassa
Alta attenuazione di riflessione
Alto isolamento di Manica
Applicazioni:
Sistema di CATV
EPON/GPON
Sistema di WDM
Specifiche del modulo di PM DWDM
Parametri |
Unità |
Valori |
Numero di Manica |
/ |
4CH |
8CH |
16CH |
Lunghezza d'onda concentrare |
nanometro |
Griglia del ITU |
Gioco di Manica |
Gigahertz |
50GHz; 100GHz; 200GHz |
Passband di Manica (@-0.5dB) |
nanometro |
50GHz: >0.1; 100GHz: >0.22; 200GHz: >0.5 |
Perdita di inserzione |
dB |
≤2.0 |
≤3.2 |
≤5.0 |
Isolamento |
Adiacente |
dB |
≥25 |
Non adiacente |
dB |
≥35 |
Rapporto di estinzione |
dB |
≥18 |
Attenuazione di riflessione |
dB |
≥50 |
Stabilità termica di lunghezza d'onda |
nm/℃ |
≤0.003 |
Stabilità termica di perdita di inserzione |
dB/℃ |
≤0.005 |
Max Power Handling (CW) |
W |
0,3, 1, o 2 |
Carico di tensione |
N |
≤5 |
Temperatura di funzionamento |
℃ |
-5~+75 |
Temperatura di stoccaggio |
℃ |
-40~+85 |
Dimensione del pacchetto |
millimetro |
100x80x10 |
100x80x10 |
120x80x18 |
|
|
Dimensioni
Informazioni di Odering del modulo di PM DWDM
PMdWDM-XXX-XX/XX-XX-X-XX-XX-XX-XX-XX
①Manica Spacking |
050=50GHz; 100=100GHz; 200=200GHz |
②Numero di Manica; |
04=1x4; 08=1x8; 16=1x16 |
③Prima lunghezza d'onda di Manica: |
C21=1560.61nm; C23=1558.98nm; S=Specify |
④Ultima lunghezza d'onda di Manica: |
C21=1560.61nm; C23=1558.98nm; S=Specify |
⑤Asse di lavoro: |
Funzionamento di asse di B=Both; Il funzionamento di asse di F=Slow, asse veloce ha bloccato |
⑥Tipo della fibra: |
PM1550; S=Specify |
⑦Trattamento di potere: |
0L=0.3W; 01=1W; 02=2W |
⑧Dimensioni del pacchetto: |
A1=100x80x10mm; A2=120x80x18mm; S=Specify |
⑨Tipo della treccia: |
fibra 00=bare; tubo sciolto 09=900um |
⑩Lunghezza della fibra: |
08=0.8m; 10=1m; S=Specify |
⑪Tipo del connettore: |
FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
|
|
FAQ
Q1: Posso avere un ordine del campione? Che cosa è il vostro MOQ di PM DWDM?
A1: L'ordine del campione è benvenuto verificare e controllare la qualità. Non facciamo MOQ, campione 1pcs siamo disponibili. Inoltre i campioni misti sono accettabili.
Q2: Che cosa è il termine d'esecuzione?
A2: Il termine d'esecuzione normale è circa 1week, per la grande quantità ed i prodotti speciali. Controlli prego il termine d'esecuzione con il nostro rappresentante. Ma teniamo di riserva per alcuni prodotti, potremmo spedire i 1-3 giorni dopo la ricezione del pagamento.
Q3: Che cosa sono i termini di pagamento?
A3: Termine di pagamento: T/T, Paypal, Western Union, pagamento in contanti, Alibaba ecc.
Q4: Che cosa è il vostro tempo della garanzia di PM DWDM?
A4: la garanzia da 3 anni.
Q5: Potrei usare il nostri propri logo, etichetta e pacchetto?
A5: Sì, potremmo fornire il servizio che secondo i vostri requisiti, i prodotti di progettazione identificano, il logo, il PN, lo SN, pacchetto dell'OEM.
