| Lunghezza d'onda: | 1379/1397/1550/1626nm | Linea tipo: | Singola fibra |
|---|---|---|---|
| Applicazione: | rete WDM | Connettore: | FC/APC |
| Evidenziare: | Filtro di mantenimento DWDM da polarizzazione,FC APC PM DWDM |
||

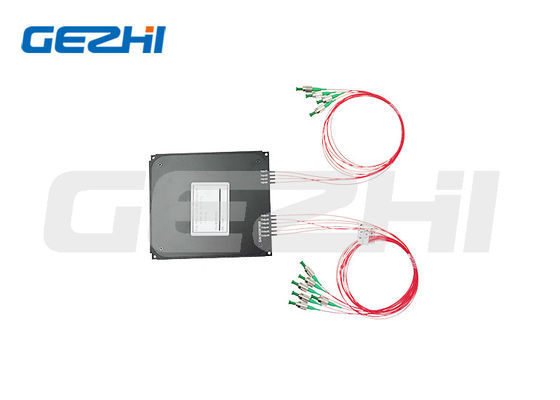

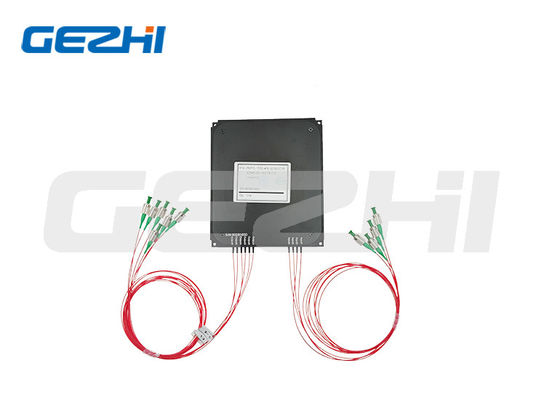

Alta polarizzazione di affidabilità e di stabilità che mantiene DWDM per la rete di DWDM
DESCRIZIONE
Il filtro di mantenimento DWDM da polarizzazione è caratterizzato con l'IL basso, alta attenuazione di riflessione, alto rapporto dell'estinzione e la stabilità e l'affidabilità ambientali eccellenti. Sono ideali per gli amplificatori di mantenimento della fibra di polarizzazione, la rete di DWDM e le applicazioni ad alta velocità del sistema di comunicazione e di strumentazione.
Caratteristiche
Perdita di inserzione bassa
Alto rapporto di estinzione
Alto isolamento del canale
Alte stabilità ed affidabilità
Applicazioni
I canali aggiungono/goccia
Rete di DWDM
Amplificatore ottico della fibra
Sistema a fibra ottica
Specifiche di prestazione
| Parametri | Unità | Valori | |||||
| Numero di Manica | / | 4CH | 8CH | 16CH | |||
| Lunghezza d'onda concentrare | nanometro | Griglia del ITU | |||||
| Gioco di Manica | Gigahertz | 50GHz; 100GHz; 200GHz | |||||
| Passband di Manica (@-0.5dB) | nanometro | 50GHz: >0.1; 100GHz: >0.22; 200GHz: >0.5 | |||||
| Perdita di inserzione | dB | ≤2.0 | ≤3.2 | ≤5.0 | |||
| Isolamento | Adiacente | dB | ≥25 | ||||
| Non adiacente | dB | ≥35 | |||||
| Rapporto di estinzione | dB | ≥18 | |||||
| Attenuazione di riflessione | dB | ≥50 | |||||
| Stabilità termica di lunghezza d'onda | nm/℃ | ≤0.003 | |||||
| Stabilità termica di perdita di inserzione | dB/℃ | ≤0.005 | |||||
| Max Power Handling (CW) | W | 0,3, 1, o 2 | |||||
| Carico di tensione | N | ≤5 | |||||
| Temperatura di funzionamento | ℃ | -5~+75 | |||||
| Temperatura di stoccaggio | ℃ | -40~+85 | |||||
| Dimensione del pacchetto | millimetro | 100x80x10 | 100x80x10 | 120x80x18 | |||
Nota: le specifiche 1.Above sono per il dispositivo senza connettore, se con il connettore, l'IL sarà 0.3dB più alto, l'attenuazione di riflessione con è di ridurre 5dB ed il rapporto dell'estinzione ridurrà 2dB.
2. Per le applicazioni di alto potere di >10W, useremo il pacchetto del dissipatore di calore
3.If là è l'applicazione di impulso, prego essere sicuro di informarci di energia e di potenza di picco di impulso.
Informazioni di ordinazione PMDWDM
| ①Manica Spacking | 050=50GHz; 100=100GHz; 200=200GHz |
| ②Numero di Manica; | 04=1x4; 08=1x8; 16=1x16 |
| ③Prima lunghezza d'onda di Manica: | C21=1560.61nm; C23=1558.98nm; S=Specify |
| ④Ultima lunghezza d'onda di Manica: | C21=1560.61nm; C23=1558.98nm; S=Specify |
| ⑤Asse di lavoro: | Funzionamento di asse di B=Both; Il funzionamento di asse di F=Slow, asse veloce ha bloccato |
| ⑥Tipo della fibra: | PM1550; S=Specify |
| ⑦Trattamento di potere: | 0L=0.3W; 01=1W; 02=2W |
| ⑧Dimensioni del pacchetto: | A1=100x80x10mm; A2=120x80x18mm; S=Specify |
| ⑨Tipo della treccia: | fibra 00=bare; tubo sciolto 09=900um |
| ⑩Lunghezza della fibra: | 08=0.8m; 10=1m; S=Specify |
| ⑪Tipo del connettore: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
