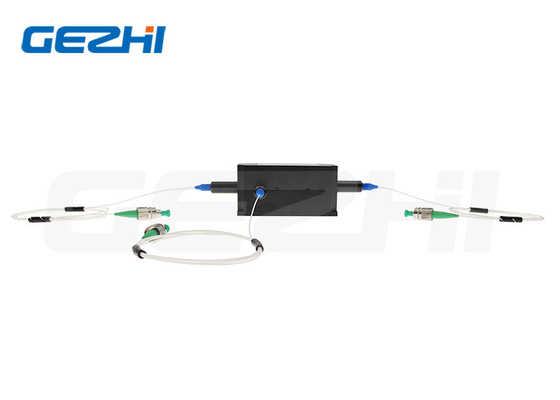

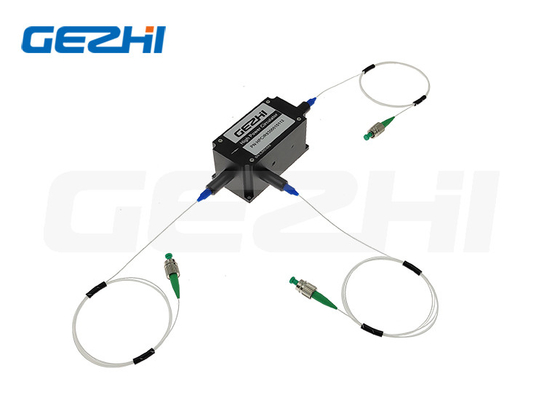

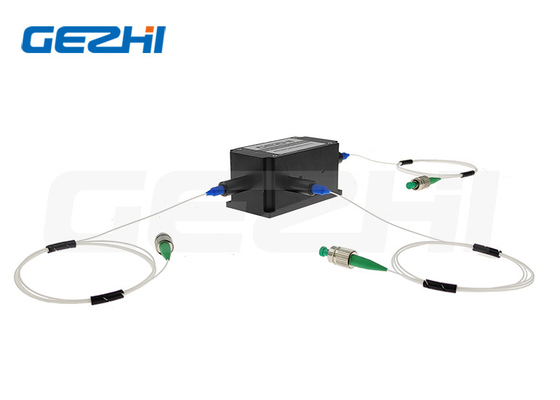

Panoramica del prodotto dell'accoppiatore di alto potere
L'alto potere alto PM dell'affidabilità 780-2050nm ha fuso l'accoppiatore (fino a 20W) per il sensore della fibra
Accoppiatore di alto potere
Gli accoppiatori di fibra ottica di alto potere di GEZHI sono dispositivi fusi della fibra che combinano la luce per la fibra ottica di alto potere e le applicazioni del laser. Offriamo vari norma, separatori di polarizzazione e di WDM (PM) ed accoppiatori di mantenimento che separano o combinano multiplo, segnali ottici di alto potere. GEZHI offre le opzioni supplementari di personalizzazione come le lunghezze della treccia, il tipo della fibra ed imballaggio.
|
Caratteristiche & applicazioni dell'accoppiatore di alto potere
Caratteristiche:
• Perdita di inserzione bassa
• Perdita dipendente di polarizzazione bassa (PDL)
• Alte stabilità ed affidabilità
• Trattamento di alto potere
Applicazioni:
•Comunicazione coerente
•Monitor di potere
• Sensore della fibra
•Amplificatori della fibra
Specifiche dell'accoppiatore di alto potere
Parametro |
Unità |
Valore |
Lunghezza d'onda concentrare |
nanometro |
2050, 2000, 1950 |
1550, 1480, 1310 |
1064, 1030, 980 |
850, 808, 780 |
Larghezza di banda di funzionamento |
nanometro |
±15 |
±15 |
±10 |
±10 |
Max. Excess Loss |
dB |
0,8 |
0,5
|
0,6 |
0,8 |
Min. Extinction Ratio |
dB |
16 |
20
|
20 |
20 |
Min. Directivity |
dB |
50 |
Minuti attenuazione di riflessione |
dB |
50 |
Max. Optical Power |
W |
5, 10, 20 o specificato |
Dimensioni del pacchetto |
Alimentazione in ingresso entrata <5> |
millimetro |
φ3x60 |
|
Alimentazione in ingresso entrata ≤20 |
millimetro |
70x12x8 |
Temperatura di funzionamento |
℃ |
-5~+75 |
Temperatura di stoccaggio |
℃ |
-40~+85 |
Tolleranza di scissione di rapporto |
Rapporto di scissione |
50 |
% |
±3.0 |
|
40 |
% |
±2.5 |
|
30 |
% |
±2.0 |
|
20 |
% |
±1.5 |
|
10 |
% |
±1.0 |
|
5 |
% |
±0.7 |
|
1 |
% |
±0.3 |
|
|
Nota: Con i connettori, il potere di trattamento è 1W soltanto, l'IL è 0.3dB più su, RL è 5dB abbassarsi ed il ER è 2dB più basso.
La chiave del connettore è stata allineata per rallentare l'asse.
Dimensione del pacchetto
Informazioni di Odering dell'accoppiatore di alto potere
HPMFUC-1111-233-444-56-7-888-99AA (1x2 tipo)/HPMFUC-1111-233-444-56-7-8888-99AA (tipo 2x2)
1111 - Lunghezza d'onda: |
2000=2000nm, 1550=1550nm, 1064=1064nm, 980=980nm, SSSS=Specified |
2 - Tipo di porta: |
3=1x2, 4=2x2 |
33 - Rapporto del rubinetto: |
01=1/99, 05=5/95,…, 50=50/50 |
444 - Tipo della fibra: |
001=PM1550, 002=PM1310, 003=PM980, 045=PM1950, 067=PM780-HP, SSS=Specified |
5 - Dimensioni del pacchetto: |
0=φ3.0x60, 1=70x12x8mm, S=Specified |
6 - Tipo della treccia: |
0=bare fibra, tubo sciolto di 1=900μm |
7 - Lunghezza della fibra: |
0.8=0.8m, 1.0=1m, S=Specified |
8888 - Tipo del connettore: |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
99 - Potere medio: |
01=1W, 05=5W, 10=10W, 20=20W, SS=Specified |
Aa - Potenza di picco: |
00=Continuous Wave, 01=1kW, 02=2kW, 10=10kW, SS=Specified |
|
|
FAQ
Q1: Posso avere un ordine del campione? Che cosa è il vostro MOQ dell'accoppiatore di alto potere?
A1: L'ordine del campione è benvenuto verificare e controllare la qualità. Non facciamo MOQ, campione 1pcs siamo disponibili. Inoltre i campioni misti sono accettabili.
Q2: Che cosa è il termine d'esecuzione?
A2: Il termine d'esecuzione normale è circa 1week, per la grande quantità ed i prodotti speciali. Controlli prego il termine d'esecuzione con il nostro rappresentante. Ma teniamo di riserva per alcuni prodotti, potremmo spedire i 1-3 giorni dopo la ricezione del pagamento.
Q3: Che cosa sono i termini di pagamento?
A3: Termine di pagamento: T/T, Paypal, Western Union, pagamento in contanti, Alibaba ecc.
Q4: Che cosa è il vostro tempo della garanzia dell'accoppiatore di alto potere?
A4: la garanzia da 3 anni.
Q5: Potrei usare il nostri propri logo, etichetta e pacchetto?
A5: Sì, potremmo fornire il servizio che secondo i vostri requisiti, i prodotti di progettazione identificano, il logo, il PN, lo SN, pacchetto dell'OEM.
