Panoramica del prodotto del rotatore di Faraday di alto potere
Rotatore basso di Faraday di alto potere di perdita di inserzione 980-1080nm (50W/100W) per gli strumenti a fibra ottica

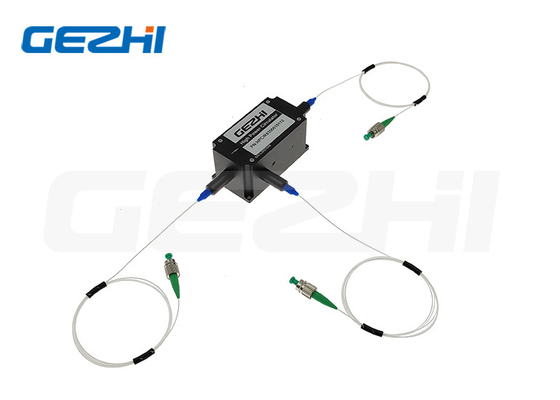

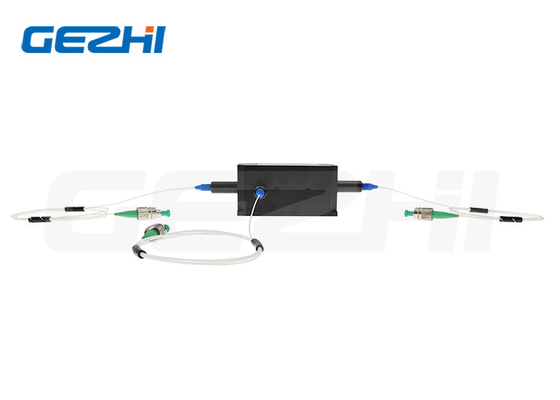

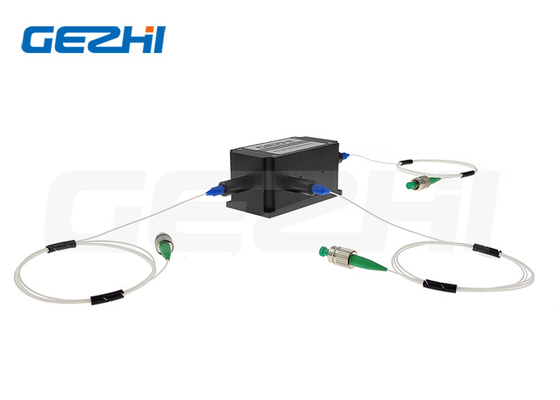

Rotatore di Faraday di alto potere
Cambiamento dei rotatori di Faraday di alto potere di GEZHI lo stato di polarizzazione di luce che attraversa through. Lo stato di polarizzazione dell'uscita è girato da 45 gradi riguardo alla polarizzazione dell'input. Una volta combinata con uno specchio, la luce riflessa è girata da altri 45 gradi, con conseguente rotazione di 90 gradi. Inoltre, la manualità di polarizzazione è invertita dallo specchio. Ciò provoca una polarizzazione riflessa che è ortogonale alla polarizzazione originale. Sono caratterizzati con perdita di inserzione bassa, alto isolamento, alto potere che trattano, alta attenuazione di riflessione, la stabilità ambientale eccellente e l'affidabilità. Sono ideali per il laser della fibra ed i sensori della fibra.
|
Caratteristiche & applicazioni del rotatore di Faraday di alto potere
Caratteristiche:
•Perdita di inserzione bassa
•Alta attenuazione di riflessione
•Alta affidabilità
•Alta stabilità
Applicazioni:
•Strumenti a fibra ottica
•Sensori della fibra
•Laser della fibra
•Rilevazione coerente
Specifiche del rotatore di Faraday di alto potere
Parametri |
Unità |
Valore |
|
Lunghezza d'onda concentrare |
nanometro |
1064, 1030, 980 |
|
Larghezza di funzionamento di lunghezza d'onda |
nanometro |
±5 |
|
Perdita di inserzione massima |
dB |
1,0 |
|
Angolo di rotazione di Faraday per il CWL |
grado |
45 |
|
Tolleranza di angolo di Max. Rotation per il CWL |
grado |
±2 |
|
Min. Extinction Ratio 23 a ℃ (tipo della fibra di PM) |
dB |
20 |
|
Perdita di Max. Polarization Dependent 23 a ℃ (tipo della fibra di MP) |
dB |
0,15 |
|
Dispersione di Max. Polarization Mode |
ps |
0,05 |
|
Max. Power Handling (CW) |
W |
50, 100 o specificato |
|
Potenza di picco massima per l'impulso di NS |
chilowatt |
10 o specificato |
|
Dimensione del pacchetto |
millimetro |
82x38x35 |
|
Max. Tensile Load |
N |
5 |
|
Allineamento di asse |
- |
Sia funzionamento di asse |
|
Temperatura di funzionamento |
℃ |
-5~+70 |
|
Temperatura di stoccaggio |
℃ |
-40~+85 |
|
|
|
Nota: Con i connettori, il potere di trattamento è 1W soltanto, l'IL è 0.3dB più su, RL è 5dB abbassarsi ed il ER è 2dB più basso.
La chiave del connettore è stata allineata per rallentare l'asse.
Dimensione del pacchetto
Informazioni di Odering del rotatore di Faraday di alto potere
HPMFR-1111-222-34-5-66-7788 (tipo) della fibra di PM/HPIFR-1111-222-34-5-66-7788 (tipo della fibra di MP)
1111 - Lunghezza d'onda:
- Lunghezza d'onda concentrare:
|
1064=1064nm, 1030=1030nm, 980=980nm, SSSS=Specified |
|
222 - Tipo della fibra:
- Tipo della fibra:
|
020=PLMA-GDF-20/130-M, 024=PLMA-GDF-25/250-M, SSS=Specified |
|
3 - Dimensione del pacchetto:
- Dimensione del pacchetto:
|
0=82x38x35mm, S=Specified |
4 - Tipo della treccia:
- Tipo della treccia:
|
0=bare fibra, tubo sciolto di 1=900μm |
5 - Lunghezza della fibra:
- Lunghezza della fibra:
|
0.8=0.8m, 1.0=1m, S=Specified |
66 - Tipo del connettore:
- Tipo del connettore:
|
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
77 - Potere medio:
- Tipo del connettore:
|
00=500mW, 01=1W, 05=5W, 10=10W, SS=Specified |
|
88 - Potenza di picco:
- Tipo del connettore:
|
00=Continuous Wave, 01=1kW, 02=2kW, 10=10kW, SS=Specified |
|
|
|
FAQ
Q1: Posso avere un ordine del campione? Che cosa è il vostro MOQ di alto potere Faraday Rorator?
A1: L'ordine del campione è benvenuto verificare e controllare la qualità. Non facciamo MOQ, campione 1pcs siamo disponibili. Inoltre i campioni misti sono accettabili.
Q2: Che cosa è il termine d'esecuzione?
A2: Il termine d'esecuzione normale è circa 1week, per la grande quantità ed i prodotti speciali. Controlli prego il termine d'esecuzione con il nostro rappresentante. Ma teniamo di riserva per alcuni prodotti, potremmo spedire i 1-3 giorni dopo la ricezione del pagamento.
Q3: Che cosa sono i termini di pagamento?
A3: Termine di pagamento: T/T, Paypal, Western Union, pagamento in contanti, Alibaba ecc.
Q4: Che cosa è il vostro tempo della garanzia di alto potere Faraday Rorator?
A4: la garanzia da 3 anni.
Q5: Potrei usare il nostri propri logo, etichetta e pacchetto?
A5: Sì, potremmo fornire il servizio che secondo i vostri requisiti, i prodotti di progettazione identificano, il logo, il PN, lo SN, pacchetto dell'OEM.
