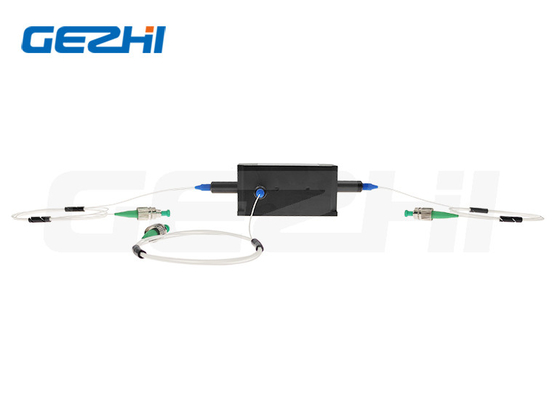

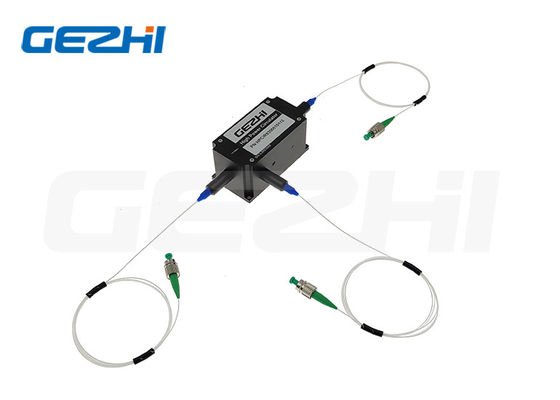

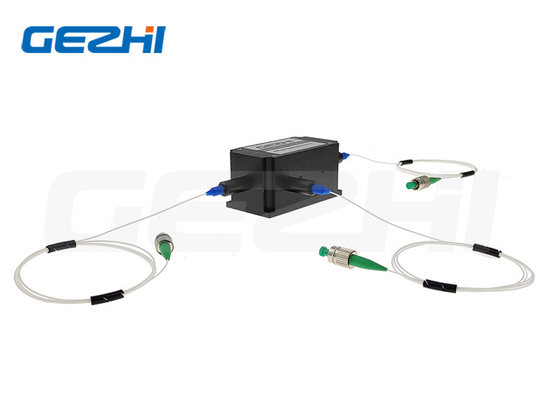

Panoramica del prodotto di WDM del filtro da PM di alto potere
WDM di mantenimento del filtro di inserzione di perdita da polarizzazione bassa di alto potere (fino a 20W) per il sistema di CATV
WDM del filtro da PM di alto potere
Il WDM di mantenimento del filtro da polarizzazione di alto potere di GEZHI è una combinazione di multiplexor di divisione di lunghezza d'onda. Tutte le fibre dell'uscita e dell'input sono il mantenimento di polarizzazione. Questo prodotto ha estremamente - una perdita di inserzione bassa, un'alta stabilità ed affidabilità, un alto isolamento e un'alta attenuazione di riflessione. Questo prodotto offre la soluzione integrata al sistema di CATV, il modulo di CWDM/DWDM, l'applicazione delle reti di EPON/GPON combinando più funzioni in un pacchetto molto compatto.
|
Caratteristiche & applicazioni di WDM del filtro da PM di alto potere
Caratteristiche:
•Trattamento di alto potere
•Perdita di inserzione bassa
•Alta attenuazione di riflessione
•Alte affidabilità & stabilità
Applicazioni:
•Sistema di CATV
•Modulo di CWDM/DWDM
•Reti di EPON/GPON
Specifiche di WDM del filtro da PM di alto potere
Parametri |
Unità |
Valori |
Tipo |
- |
1064/980 |
1550/980 |
1550/1064 |
1550/1480
|
2000/1550
|
Lunghezza d'onda della trasmissione |
nanometro |
1020~1080 |
1520~1580 |
1520~1580 |
1535~1565 |
1950~2050 |
Lunghezza d'onda di riflessione |
nanometro |
960~990 |
960~990 |
1020~1080 |
1480±10 |
1570±10 |
Perdita di inserzione massima a 23℃ |
Manica di trasmissione |
dB |
0,8 |
0,7 |
0,8 |
0,8 |
0,8 |
|
Manica di riflessione |
dB |
0,6 |
0,6 |
0,6 |
0,6 |
0,8 |
Avelength di @Reflection di Min. Transmission Isolation |
dB |
30 |
30 |
30 |
30 |
25 |
Avelength di @Transmission di Min. Reflection Isolation |
dB |
15 |
15 |
15 |
15 |
12 |
Max. Channel Flatness |
dB |
0,4 |
Min. Extinction Ratio
a 23℃
|
Manica di trasmissione |
dB |
20 |
|
Manica di riflessione |
dB |
18 |
Stabilità termica di Max. Wavelength |
nm/℃ |
0,003 |
Stabilità termica massima di perdita di inserzione |
dB/℃ |
0,005 |
Minuti attenuazione di riflessione a 23℃ |
dB |
50 |
Max. Power Handling (CW) |
W |
1, 3, 5, 10, 20 o specificato |
Max. Tensile Load |
N |
5 |
Temperatura di funzionamento |
℃ |
0~+70
|
Temperatura di stoccaggio |
℃ |
-40~+85 |
Con i connettori, il potere di trattamento è 1W soltanto, l'IL è 0.3dB più su, RL è 5dB abbassarsi ed il ER è 2dB più basso. |
La chiave del connettore è stata allineata per rallentare l'asse. |
|
|
Dimensione del pacchetto
Informazioni di Odering di WDM del filtro da PM di alto potere
HPMFWDM-1111-23-444-555-67-8-999-AABB (tipo della fibra di PM)
HPFWDM-1111-23-444-555-67-8-999-AABB (tipo della fibra di MP)
1111 - Lunghezza d'onda: |
5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
2 - A pompa: |
F=Forward, B=Backward |
3 - Asse di lavoro per l'itinerario del segnale: |
Il funzionamento di asse di B=Both, asse di F=Fast ha bloccato |
444 - Tipo della fibra per COM & il passaggio: |
001=PM1550, 003=PM980,045=PM1950, SSS=Specified |
555 - Tipo della fibra per riferimento: |
001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |
6 - Dimensioni del pacchetto: |
0=φ5.5x35mm (≤5W), 1=70x12x8mm, S=Specified |
7 - Tipo della treccia: |
0=bare fibra, tubo sciolto di 1=900μm |
8 - Lunghezza della fibra: |
0.8=0.8m, 1.0=1m, S=Specified |
999 - Tipo del connettore: |
0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
Aa - Potere medio: |
01=1W, 02=2W, 05=5W, 10=10W, 20=2W, SS=Specified |
BB - Potenza di picco: |
00=Continuous Wave, 01=1kW, 10=10kW, SS=Specified |
|
|
FAQ
Q1: Posso avere un ordine del campione? Che cosa è il vostro MOQ di WDM del filtro da PM di alto potere?
A1: L'ordine del campione è benvenuto verificare e controllare la qualità. Non facciamo MOQ, campione 1pcs siamo disponibili. Inoltre i campioni misti sono accettabili.
Q2: Che cosa è il termine d'esecuzione?
A2: Il termine d'esecuzione normale è circa 1week, per la grande quantità ed i prodotti speciali. Controlli prego il termine d'esecuzione con il nostro rappresentante. Ma teniamo di riserva per alcuni prodotti, potremmo spedire i 1-3 giorni dopo la ricezione del pagamento.
Q3: Che cosa sono i termini di pagamento?
A3: Termine di pagamento: T/T, Paypal, Western Union, pagamento in contanti, Alibaba ecc.
Q4: Che cosa è il vostro tempo della garanzia di WDM del filtro da PM di alto potere?
A4: la garanzia da 3 anni.
Q5: Potrei usare il nostri propri logo, etichetta e pacchetto?
A5: Sì, potremmo fornire il servizio che secondo i vostri requisiti, i prodotti di progettazione identificano, il logo, il PN, lo SN, pacchetto dell'OEM.
