| Nome di prodotto: | Modulo di PM CWDM | Lunghezza d'onda concentrare: | ITU o ITU+1 |
|---|---|---|---|
| Numero di Manica: | 1x2 1x4 1x8 1x16 | tempo della garanzia: | 3 anni |
| Applicazione: | Reti di GPON | ||
| Evidenziare: | modulo di PM CWDM della fibra 1x16,Polarizzazione che mantiene il modulo grezzo di WDM,Modulo di PM CWDM |
||

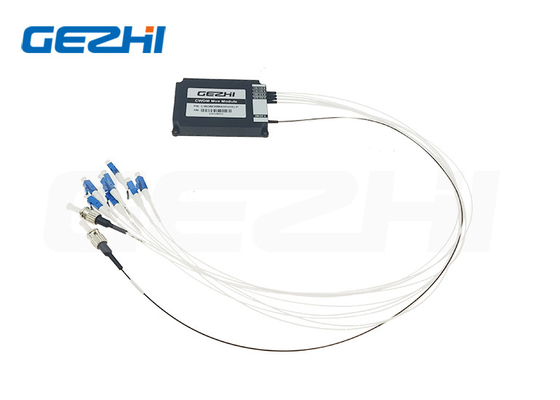

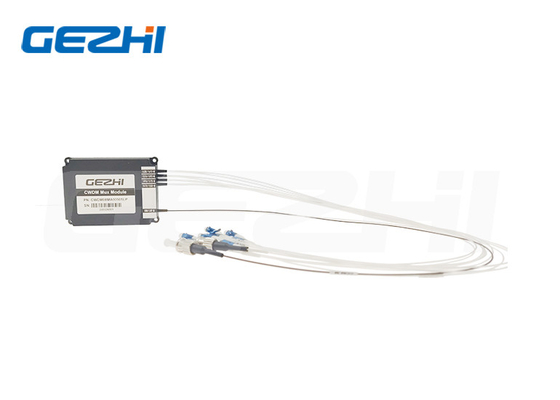

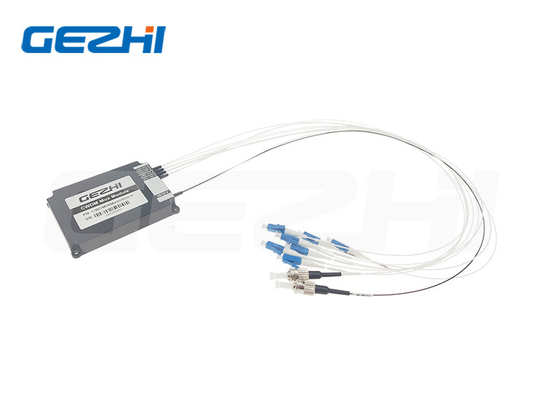

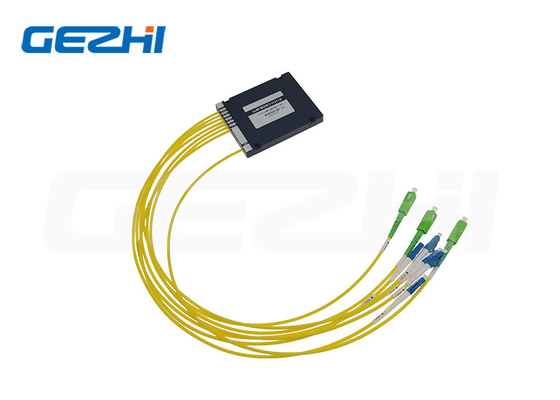

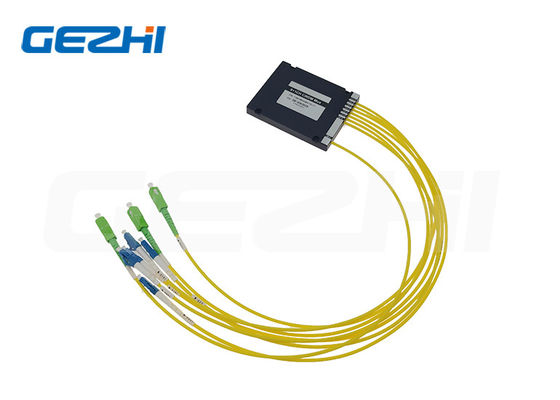

Panoramica del prodotto del modulo di PM CWDM
alta polarizzazione della fibra di isolamento di Manica di 1x2 1x4 1x8 1x16 che mantiene il modulo grezzo di WDM
Polarizzazione che mantiene il modulo grezzo di WDM
Il filtro di mantenimento CWDM da polarizzazione di GEZHI è caratterizzato con l'IL basso, alta attenuazione di riflessione, alto rapporto dell'estinzione e la stabilità e l'affidabilità ambientali eccellenti. Sono ideali per gli amplificatori di mantenimento della fibra di polarizzazione, la rete di CWDM e le applicazioni ad alta velocità del sistema di comunicazione e di strumentazione.
Caratteristiche & applicazioni del modulo di PM CWDM
Caratteristiche
Perdita di inserzione bassa
Alto isolamento di Manica & di attenuazione di riflessione
Buon Manica per incanalare uniformità
Alte affidabilità & stabilità
Applicazioni
Sistema di DWDM
Reti di GPON
Collegamenti di CATV
Specifiche del modulo di PM CWDM
| Parametri | Unità | Valori | |||||||
| Numero di Manica | - | 1x2 | 1x4 | 1x8 | 1x16 | ||||
| Lunghezza d'onda concentrare | nanometro | ITU o ITU+1 | |||||||
| Spazio di Manica | Gigahertz | 1260~1460 o 1460~1620 o 1260~1620 | |||||||
| Spazio di Manica | nanometro | 20 | |||||||
| @λc di Min. Channel Bandwidth | nanometro | ± 6,5 | |||||||
| Max. Channel Flatness | dB | 0,4 | |||||||
| Perdita di inserzione massima | Mux a Demux (collegamento) | dB | 1,4 | 2,2 | 3,4 | 7,1 | |||
| Min. Isolation | A canale adiacente | dB | 30 | 30 | 30 | 30 | |||
| canale Non adiacente | dB | 40 | 40 | 40 | 40 | ||||
| Manica di aggiornamento | dB | 12 | 12 | 12 | 12 | ||||
| Minuti attenuazione di riflessione | dB | 50 | |||||||
| Min. Extinction Ratio a 23℃ | dB | 20 | 20 | 18 | 16 | ||||
| Stabilità termica di Max. Wavelength | nm/℃ | 0,003 | |||||||
| Stabilità termica massima di perdita di inserzione | dB/℃ | 0,005 | |||||||
| Max. Power Handling (CW) | Mw | 500 | |||||||
| Temperatura di funzionamento | ℃ | 0~+70 | |||||||
| Temperatura di stoccaggio | ℃ | -40~+85 | |||||||
| Con il connettore, l'IL è 0.3dB più su, RL è 5dB abbassarsi ed il ER è 2dB più basso. | |||||||||
| La chiave del connettore è stata allineata per rallentare l'asse. | |||||||||
Dimensione
Informazioni di Odering del modulo di PM CWDM
| PMCWM-12-33-444-5-666-78-9-A | |
|
1 - Tipo del modulo: : |
M=Mux, D=Demux |
| 2 - Lunghezza d'onda di funzionamento: | F= a onda intera (1260nm~1620nm), H = semionda (1260~1460 o 1460~1620) |
| 33 - Lunghezza d'onda di inizio: | 27=1270nm o 1271nm,…, 55=1550 o 1551nm,…, 61=1610nm o 1611nm |
| 444 - Tipo di porta: | 104=1x4, 108=1x8, 116=1x16, SSS=Specified |
| 5 - Asse di lavoro: | Il funzionamento di asse di B=Both, asse di F=Fast ha bloccato |
| 666 - Tipo della fibra: | 001=PM1550, 002=PM1310, SSS=Specified |
| 7 - Dimensione del pacchetto: | 0=100x80x10mm, 1=120x80x18mm, 2=140x140x10mm, S=Specified |
| 8 - Lunghezza della fibra: | 0=bare fibra, 1=900um tubo sciolto, tubo sciolto di 2=2.0mm, tubo sciolto 3=3.0 |
| 9 - Tipo della treccia: | 0.8=0.8m, 1.0=1m, S=Specified |
| A - Tipo del connettore: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
FAQ
Q1: Posso avere un ordine del campione di polarizzazione che mantiene il modulo di CWDM? Che cosa è il vostro MOQ?
A1: L'ordine del campione è benvenuto verificare e controllare la qualità. Non facciamo MOQ, campione 1pcs siamo disponibili. Inoltre i campioni misti sono accettabili.
Q2: Che cosa è il termine d'esecuzione?
A2: Il termine d'esecuzione normale è circa 1week, per la grande quantità ed i prodotti speciali. Controlli prego il termine d'esecuzione con le nostre vendite.
rappresentante. Ma teniamo di riserva per alcuni prodotti, potremmo spedire i 1-3 giorni dopo la ricezione del pagamento.
Q3: Che cosa sono i termini di pagamento di polarizzazione che mantengono il modulo di CWDM?
A3: Termine di pagamento: T/T, Paypal, Western Union, pagamento in contanti, Alibaba ecc.
Q4: Che cosa è la vostra polarizzazione di tempo della garanzia che mantiene il modulo di CWDM?
A4: la garanzia da 3 anni.
Q5: Potrei usare il nostri propri logo, etichetta e pacchetto?
A5: Sì, potremmo fornire il servizio che secondo i vostri requisiti, i prodotti di progettazione identificano, il logo, il PN, lo SN, pacchetto dell'OEM.
