Nome del prodotto: | commutatore ottico di 1x32 Mems | Porto: | 1x32 |
---|---|---|---|
Lunghezza d'onda: | C-banda o su misura | Tempo del commutatore: | 30ms |
Garanzia: | 3 anni | Applicazione: | Rete ottica |
Evidenziare: | Modulo interruttore ottico Mems in fibra,modulo interruttore Mems 1x32,modulo interruttore di rete ottico Mems |

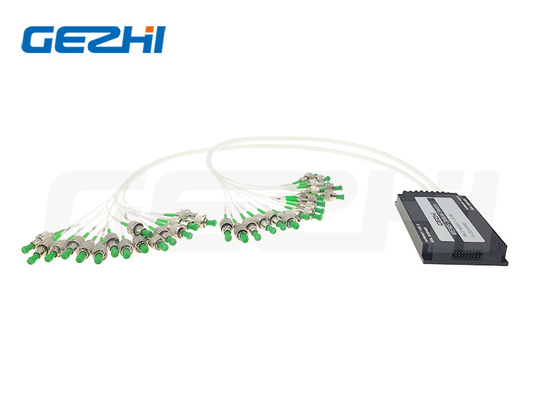

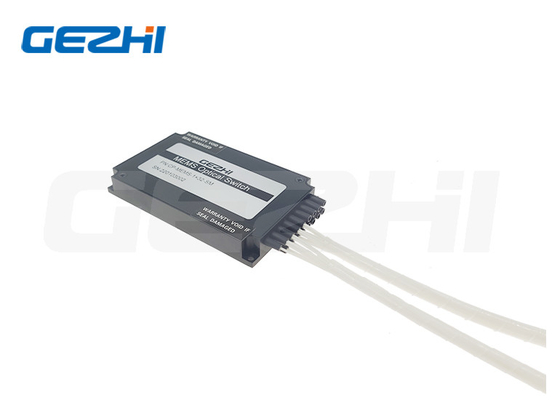

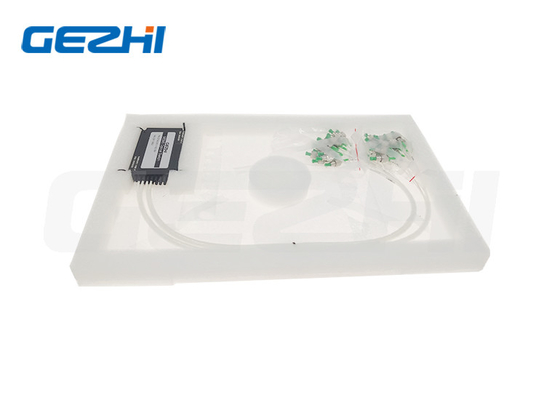

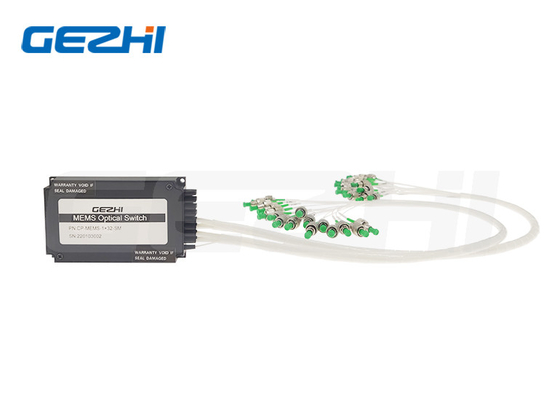

Panoramica del prodotto del commutatore ottico di 1x32 Mems
Alto modulo di commutatore ottico di Mems della fibra di affidabilità Stability1x32 per la rete ottica
modulo di commutatori ottici di 1x32 MEMS
lo swtch di 1X32 MEMS è un commutatore opto-meccanico molto veloce che funziona sopra entrambe le finestre dal 1240 nanometro di lunghezza d'onda delle Telecomunicazioni a 1640nm. Il meccanismo di commutazione altamente affidabile è basato sugli specchi e sulle caratteristiche micromeccanici sotto perdita di inserzione di commutazione di tempo 1ms e di dB soltanto 1,5. Il pacchetto miniatura resiste ai environmenis irregolari ed è ben adattato per il montaggio diretto sui circuiti stampato.
Caratteristiche del commutatore ottico di 1x32 Mems
Caratteristiche:
Diafonia bassa
Perdita di inserzione bassa
Alta stabilità, alta affidabilità
Ampia lunghezza d'onda
Applicazioni:
Sistema di prova della rete
Rete ottica
Protezione/ripristino
Percorso ottico di Singnal
Protezione del ricevitore e del trasmettitore
Specifiche del commutatore ottico di 1x32 Mems
Parametri | Unità | MFSW-1×N (N≤16) | |
Lunghezza d'onda di funzionamento | nanometro | 1260~1650 per MP, 850/1310 per il millimetro | |
Perdita di inserzione | dB | N≤8 | ≤1.0 |
8 |
≤1.2 | ||
16 |
≤1.5 | ||
32 |
≤1.7 | ||
64 |
≤2.2 | ||
144 |
≤2.4 | ||
WDL | dB | ≤ 0,3 | |
TDL | dB | ≤ 0,3 | |
PDL | dB | ≤ 0,15 | |
Attenuazione di riflessione | dB | ≥ 45, MILLIMETRO DI MP DI ≥ 30 | |
Diafonia | dB | ≥ 45, MILLIMETRO DI MP DI ≥ 30 | |
Ripetibilità | dB | ≤ ±0.02 | |
Tempo di commutazione | spettrografia di massa | ≤ 8 | |
Durevolezza | periodi | ≥ 10 miliardo | |
Modo di commutazione | Non chiusura | ||
Alimentazione elettrica | V | ± 10% di CC 5V | |
Corrente di funzionamento | mA | N≤16 | ≤50 |
16 |
≤250 | ||
64 |
≤350 | ||
144 |
≤500 | ||
Potere ottico | Mw | ≤ 500 | |
Temperatura di funzionamento | °C | -20 ~ +85 | |
Temperatura di stoccaggio | °C | -40 ~ +85 | |
Umidità di funzionamento | % | 5 ~ 95 | |
Dimensione del pacchetto | millimetro | P1: 31x24x11 | N≤64, fibra nuda |
P2: 60x24x11 | N≤16, tubo sciolto di 0.9mm | ||
P3: 90x55x12 | 16 |
||
P4: 100x100x12 | 64 |
||
P5: 110x141x12 | 144 |
Informazioni di Odering del commutatore ottico di 1x32 Mems
Tipo | Manica | Lunghezza d'onda | Tipo della fibra | Diametro della fibra | Lunghezza della fibra | Connettore |
GZ-MEMS |
01=1x1 02=1x2 ..... 16=1x16 ...... |
85=850nm 13=1310nm 14=1490nm 15=1550nm 1625=1625nm 1650=1650nm 13/15=1310/1550nm |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC MP=MPO X=Customized |
FAQ
Q1: Posso avere un ordine del campione? Che cosa è il vostro MOQ del commutatore ottico di 1x32 Mems?
