Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | commutatore ottico di 1x16 1x32 Mems | Lunghezza d'onda: | Su misura |
|---|---|---|---|
| Porto: | Cutomized | Garanzia: | 3 anni |
| Applicazione: | Percorso ottico di Singnal | ||
| Evidenziare: | Interruttori ottici Mems 1x32,Interruttori ottici Mems multimodali,Interruttori di rete ottici monomodali |
||

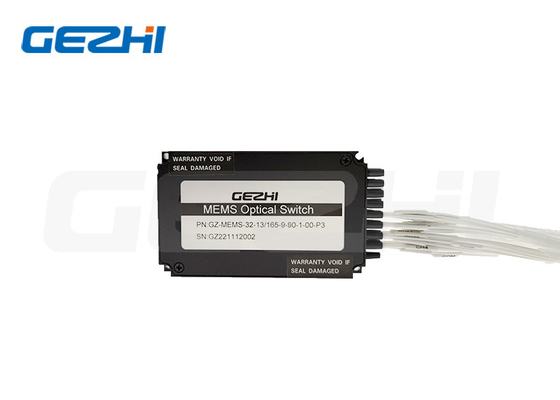

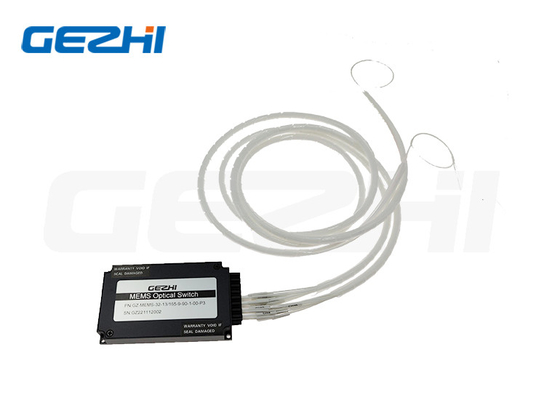

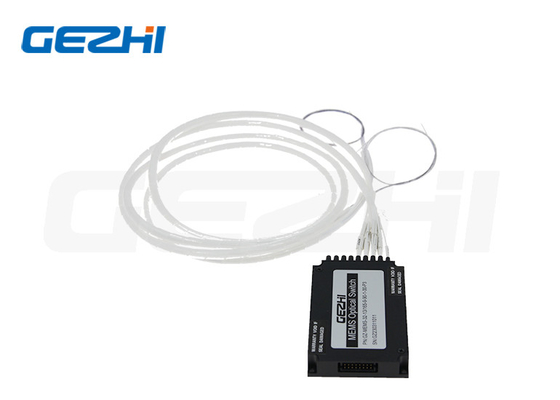

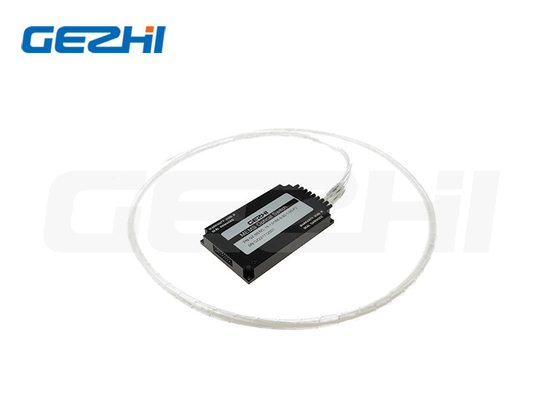

Panoramica del prodotto dell'interruttore ottico Mems 1x16 1x32
Rete ottica Singmode Multimode 1x16 1x32 Mems Switch ottici
Modulo interruttori ottici MEMS 1x16 1x32
L'interruttore ottico MEMS 1x16 1x32 si basa sulla tecnologia del sistema microelettromeccanico.Consente la selezione del canale tra una fibra di ingresso e N fibre di uscita ruotando lo specchio del chip MEMS. L'interruttore è bidirezionale. L'interruttore ottico offre un funzionamento altamente affidabile, duraturo e di lunga durata in un pacchetto compatto.
Caratteristiche dell'interruttore ottico Mems 1x16 1x32
Caratteristiche:
Ampia gamma di lunghezze d'onda
Con blocco e senza blocco
Diafonia bassa
Alta stabilità, alta affidabilità
Bassa perdita di inserzione
Senza resina epossidica su percorso ottico
Applicazioni:
Instradamento ottico del segnale
Sistema di test di rete
Rete ottica
Protezione del trasmettitore e del ricevitore
Protezione/Restauro
Specifiche dell'interruttore ottico Mems 1x16 1x32
| Parametri | Unità | Interruttore ottico Mems | |
| Lunghezza d'onda operativa | nm | 1260~1650 per SM, 850/1310 per MM | |
| Perdita di inserzione | dB | N≤8 | ≤1.0 |
| 8<N≤16 | ≤1.2 | ||
| 16<N≤32 | ≤1,5 | ||
| 32<N≤64 | ≤1,7 | ||
| 64<N≤144 | ≤2.2 | ||
| 144<N≤256 | ≤2,4 | ||
| WDL | dB | ≤ 0,3 | |
| TDL | dB | ≤ 0,3 | |
| PDL | dB | ≤ 0,15 | |
| Perdita di ritorno | dB | SM ≥ 45, MM ≥ 30 | |
| Dialogo incrociato | dB | SM ≥ 45, MM ≥ 30 | |
| Ripetibilità | dB | ≤ ±0,02 | |
| Tempo di commutazione | SM | ≤ 8 | |
| Durata | volte | ≥ 10 miliardi | |
| Modalità di commutazione | Senza blocco | ||
| Alimentazione elettrica | v | CC 5 V ± 10% | |
| Corrente operativa | mA | N≤16 | ≤50 |
| 16<N≤64 | ≤250 | ||
| 64<N≤144 | ≤350 | ||
| 144<N≤256≤ 500 | ≤500 | ||
| Potenza ottica | mW | ≤ 500 | |
| temperatura di esercizio | °C | -20 ~ +85 | |
| Temperatura di conservazione | °C | -40 ~ +85 | |
| Umidità operativa | % | 5 ~ 95 | |
| Dimensione del pacchetto | mm | P1: 31x24x11 | N≤64, fibra nuda |
| P2: 60x24x11 | N≤16, tubo sciolto da 0,9 mm | ||
| P3: 90x55x12 | 16<N≤64, tubo sciolto da 0,9 mm | ||
| P4: 100x100x12 | 64<N≤144, tubo sciolto da 0,9 mm | ||
| P5: 110x141x12 | 144<N≤256, tubo sciolto da 0,9 mm | ||
Informazioni sull'ordine dell'interruttore ottico Mems 1x16 1x32
| Tipo | Canale | Lunghezza d'onda | Tipo di fibra | Diametro fibra | Lunghezza della fibra | Connettore |
|
GZ-MEMS interruttore ottico |
01=1x1 02=1x2 ..... 16=1x16 ...... |
85=850nm 13=1310 nm 14=1490 nm 15=1550nm 1625=1625nm 1650=1650nm 13/15=1310/1550nm |
5=50/125 6=62,5/125 9=9/125 X=Altri |
25=250um 90=900um 20=2,0 mm 30=3,0 mm X=Altri |
1=1 m 2=1,5 m X=Altri |
00=nessuno LP=LC/UPC LA=LC/APC PS=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC MP=MPO X=Personalizzata |
FAQ
D1:Posso avere un ordine del campione?Qual è il tuo MOQ del modulo interruttore ottico Mems 1x16 1x32?
