Dettagli:
Termini di pagamento e spedizione:
|
| Port: | 1x64 | Product Name: | 1x64 PLC splitter |
|---|---|---|---|
| Connector: | LC/UPC,LC/APC or customize | Wavelength: | 1260-1650nm |
| Fiber length: | 1m or customized | Application: | PON System |
| Evidenziare: | Componenti passive a fibra ottica della cassetta dell'ABS,Componenti passive a fibra ottica di multi Manica,Multi separatore dello SpA di Manica 1X64 |
||
Panoramica del modulo del separatore dello SpA 1x64

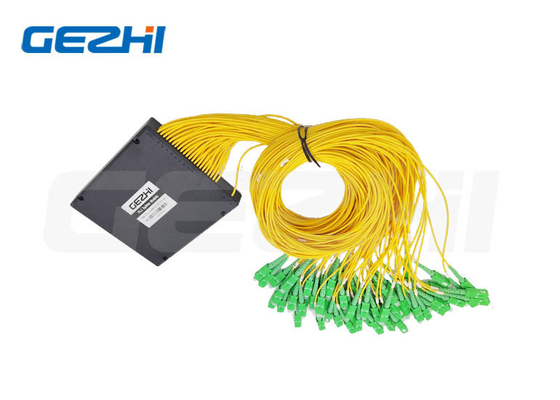

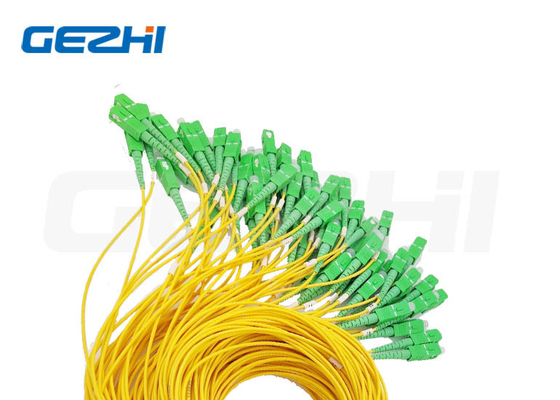

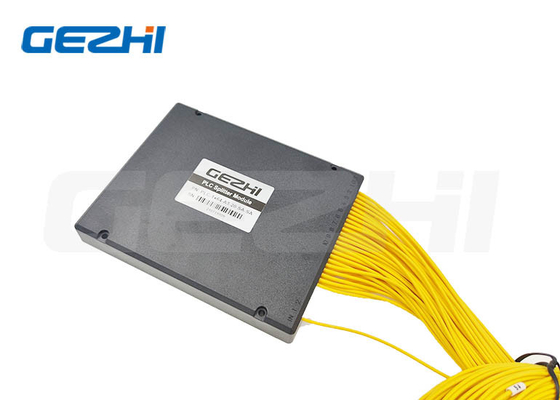

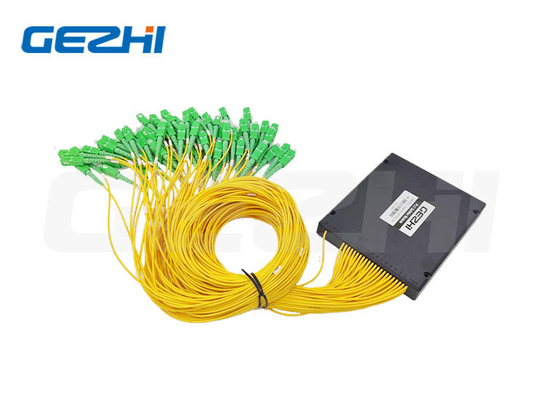

Multi modulo del separatore dello SpA di Manica 1X64 con l'ABS tipo a cassetta
separatore dello SpA 1x64
Il separatore planare del circuito dell'onda luminosa (SpA) è un tipo di dispositivo ottico della gestione di potere che è fabbricato facendo uso della tecnologia ottica della guida d'onda della silice per distribuire i segnali ottici dall'ufficio centrale (CO) alle posizioni multiple dei locali.
Il separatore nudo della fibra è un genere di prodotto di ODN adatto a reti di PON che possono essere installate nella cassetta della treccia, nello strumento della prova e nel sistema di WDM, che minimizza l'occupazione dello spazio. È relativamente fragile sulla protezione della fibra ed ha bisogno di una progettazione completa della protezione sul corpo e sul dispositivo di trasporto della scatola.
Caratteristiche & applicazioni del modulo del separatore dello SpA 1x64
|
Caratteristiche Perdita di inserzione bassa |
Applicazioni
|
Specifiche del modulo del separatore dello SpA 1x64
| Parametro | specificazione del separatore dello SpA 1xN | ||||||
| Lunghezza d'onda di funzionamento (nanometro) | 1260 ~ 1650 | ||||||
| Tipo | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Perdita di inserzione (dB) | Tipico | 3,6 | 6,8 | 10,0 | 13,0 | 16,0 | 19,5 |
| Massimo | 3,8 | 7,1 | 10,3 | 13,5 | 16,5 | 20,5 | |
| Uniformità (dB) | Tipico | 0,4 | 0,5 | 0,5 | 1,0 | 1,0 | 2,5 |
| Massimo | 0,6 | 0,6 | 0,8 | 1,2 | 1,5 | 2,5 | |
| PDL (dB) massimo | Tipico | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 |
| Massimo | 0,15 | 0,15 | 0,25 | 0,3 | 0,3 | 0,3 | |
|
Lunghezza d'onda perdita di dipartimento (dB) |
Tipico | 0,1 | 0,1 | 0,1 | 0,3 | 0,4 | 0,7 |
| Massimo | 0,2 | 0,3 | 0,4 | 0,6 | 0,8 | 1,0 | |
|
Temperatura perdita di dipartimento |
Tipico | 0,3 | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 |
| Massimo | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Min di direzionalità (dB) | 55 | ||||||
| Min di attenuazione di riflessione (dB) | 55(50) | ||||||
| Temperatura di funzionamento (°C) | -40~ +85 | ||||||
| Temperatura di stoccaggio (°C) | -40 ~ +85 | ||||||
| Lunghezza della fibra | 1m o su misura | ||||||
| Tipo della fibra | G657A | ||||||
| Tipo del connettore | Su misura | ||||||
| Fibra nuda del separatore dello SpA (millimetri) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| Separatore Blockless (millimetri) dello SpA | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Modulo del separatore dello SpA (millimetri) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| SpA-separatore-scaffale-montabile (millimetri) | 19' contenitore di Scaffale-supporto di 1U 2U, scatola di LGX, scatola di ODF | ||||||
Informazioni di Odering del modulo del separatore dello SpA 1x64
| GP | XXX | XX | XX | XX | XX | XX |
|
Porto Configrition |
Tipo del modulo | Tipo di cavo | Lunghezza della fibra | Connettore introdotto |
Uscita connettore |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
Fibra di BF=Bare BL=Blockless MO=Module Scatola di LG=LGX Supporto di RM=Rack Scatola di CB=Cassette XX=Customized
|
00=none 09=900um Tubo sciolto 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
FAQ
Q1: Posso avere un ordine del campione? Che cosa è il vostro MOQ del modulo del separatore dello SpA 1x64?
