| Wavelength: | 1260-1650nm | Port: | 1x16 |
|---|---|---|---|
| Product Name: | 1x16 PLC splitter | Connector: | FC/UPC,LC/APC or customize |
| Fiber length: | Customized | Application: | FTTx Systems |
| Evidenziare: | Separatore 1X16 dello SpA di FTTX,Modulo del separatore 1X16 dello SpA,Separatore della fibra della cassetta 1x16 dell'ABS |
||
Panoramica del modulo del separatore dello SpA 1x16

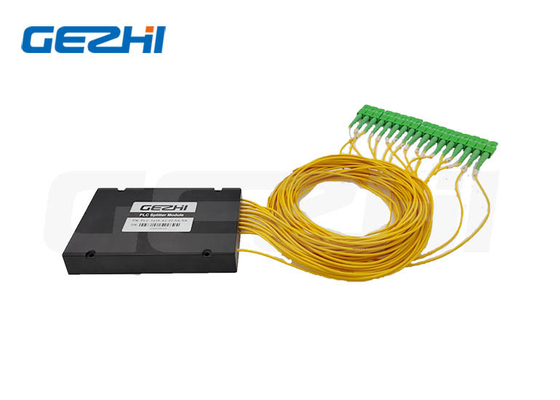

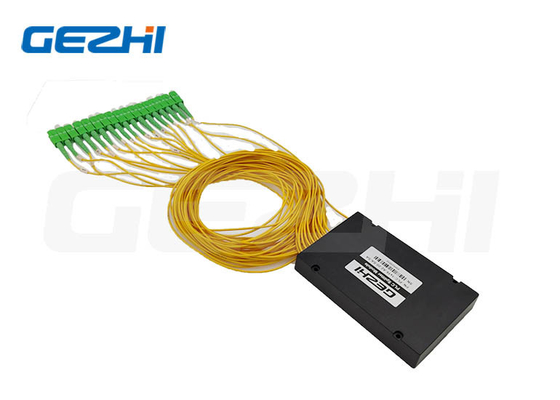

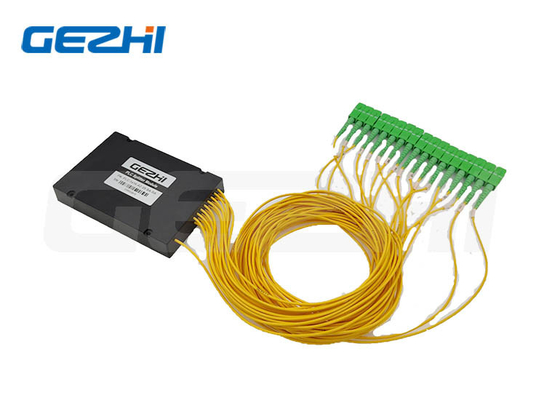

Separatore tipo a cassetta della fibra dell'ABS del modulo del separatore dello SpA di FTTX 1X16
separatore dello SpA 1x16
Il separatore planare del circuito dell'onda luminosa (SpA) è sviluppato in base al processo unico di wavequide di vetro di silice con la treccia della fibra stata allineata precisione affidabile in un miniaturepackage, fornisce ad una soluzione di distribuzione della luce di basso costo il piccolo fattore forma e l'alta affidabilità.
Il tipo separatori del modulo del contenitore di ABS 1x16 del PlC ha rendimento elevato in termini di perdita di inserzione bassa, PDL basso, alta attenuazione di riflessione ed uniformità eccellente sopra un'ampia lunghezza d'onda from1260nm a 1650nm ed al lavoro nelle temperature da -40°C a +80°C.
Caratteristiche & applicazioni del modulo del separatore dello SpA 1x16
|
Caratteristiche progettazione del *Compact imballaggio e configurazione *Customized |
Applicazioni Sistemi del *FTTx Reti ottiche passive di *Analog/Digital
|
Specifiche del modulo del separatore dello SpA 1x16
| Parametro | specificazione del separatore dello SpA 1xN | ||||||
| Lunghezza d'onda di funzionamento (nanometro) | 1260 ~ 1650 | ||||||
| Tipo | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Perdita di inserzione (dB) | Tipico | 3,6 | 6,8 | 10,0 | 13,0 | 16,0 | 19,5 |
| Massimo | 3,8 | 7,1 | 10,3 | 13,5 | 16,5 | 20,5 | |
| Uniformità (dB) | Tipico | 0,4 | 0,5 | 0,5 | 1,0 | 1,0 | 2,5 |
| Massimo | 0,6 | 0,6 | 0,8 | 1,2 | 1,5 | 2,5 | |
| PDL (dB) massimo | Tipico | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 |
| Massimo | 0,15 | 0,15 | 0,25 | 0,3 | 0,3 | 0,3 | |
|
Lunghezza d'onda perdita di dipartimento (dB) |
Tipico | 0,1 | 0,1 | 0,1 | 0,3 | 0,4 | 0,7 |
| Massimo | 0,2 | 0,3 | 0,4 | 0,6 | 0,8 | 1,0 | |
|
Temperatura perdita di dipartimento |
Tipico | 0,3 | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 |
| Massimo | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Min di direzionalità (dB) | 55 | ||||||
| Min di attenuazione di riflessione (dB) | 55(50) | ||||||
| Temperatura di funzionamento (°C) | -40~ +85 | ||||||
| Temperatura di stoccaggio (°C) | -40 ~ +85 | ||||||
| Lunghezza della fibra | 1m o su misura | ||||||
| Tipo della fibra | G657A | ||||||
| Tipo del connettore | Su misura | ||||||
| Fibra nuda del separatore dello SpA (millimetri) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| Separatore Blockless (millimetri) dello SpA | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Modulo del separatore dello SpA (millimetri) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| SpA-separatore-scaffale-montabile (millimetri) | 19' contenitore di Scaffale-supporto di 1U 2U, scatola di LGX, scatola di ODF | ||||||
Informazioni di Odering del modulo del separatore dello SpA 1x16
| GP | XXX | XX | XX | XX | XX | XX |
|
Porto Configrition |
Tipo del modulo | Tipo di cavo | Lunghezza della fibra | Connettore introdotto |
Uscita connettore |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
Fibra di BF=Bare BL=Blockless MO=Module Scatola di LG=LGX Supporto di RM=Rack Scatola di CB=Cassette XX=Customized
|
00=none 09=900um Tubo sciolto 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
