Lunghezza d'onda: | 1310nm/1550nm | Porto: | porto 3 |
---|---|---|---|
Connettore: | FC/UPC o personalizzare | Lunghezza della fibra: | 1M o personalizzare |
Tipo della fibra: | G657A1 | Applicazione: | amplificatore ottico |
Evidenziare: | Circolatore ottico in fibra 1550nm,circolatore ottico in fibra a tre porte,circolatore ottico scatola flangia FC |
Panoramica del prodotto del circolatore ottico a 3 porte

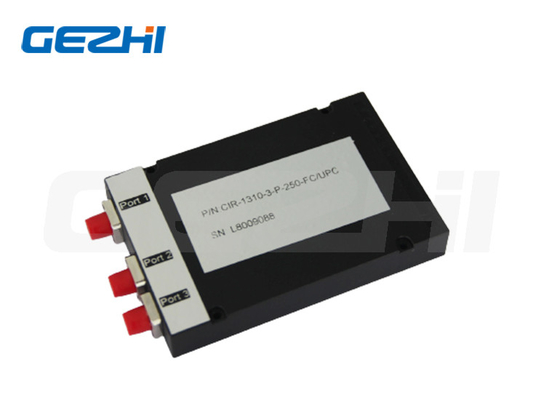

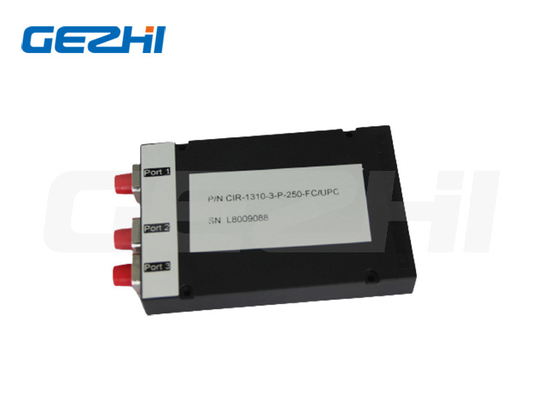

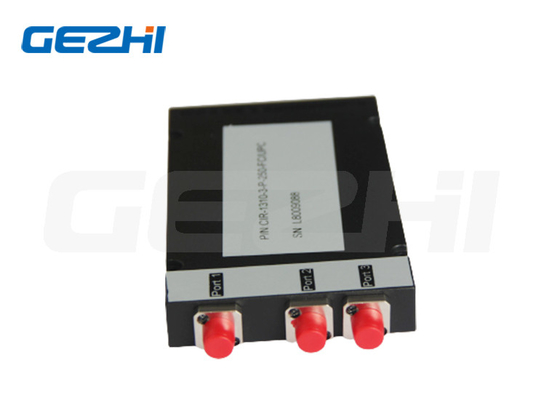

1310nm/1550nm con scatola flangia FC Circolatore ottico in fibra a tre porte
Circolatore in fibra ottica
Il Circolatore Ottico è un componente a onda luminosa compatto e ad alte prestazioni che instrada i segnali in ingresso dalla porta 1 alla porta 2 e dalla porta 2 alla porta 3 .Il componente fornisce un elevato isolamento, una bassa perdita di inserzione, un elevato rapporto di estinzione e un'eccellente stabilità ambientale. Il circolatore ottico a 3 porte GEZHI Photonics è ampiamente utilizzato nei sistemi di comunicazione avanzati e nei sistemi di sensori in fibra ottica.
Caratteristiche e applicazioni del circolatore ottico a 3 porte
Caratteristiche:
PDL basso
Bassa perdita di inserzione
Senza resina epossidica sul percorso ottico
Pacchetto compatto in linea
Elevata stabilità e affidabilità
Applicazioni:
Amplificatore ottico
Rete metropolitana
Comunicazione bidirezionale
Aggiungi/Rilascia lunghezza d'onda
Paremetro tecnico
Compensazione della dispersione
Specifiche di Circolatore ottico a 3 porte
Parametro | Grado P | |
Configurazione | Porta 1 a Porta 2 a Porta 3 | |
Operazione Lunghezza d'onda (nm) | 1310±30 o 1550±30 o 1585±30 | |
Isolamento (dB) | Tipico | 0.6 |
Massimo | 0.8 | |
Isolamento tipico (dB) | ≥50 | |
Isolamento minimo (dB) | ≥40 | |
Dialogo incrociato (dB) | ≥50 | |
Perdita dipendente dalla polarizzazione (dB) | <0,15 | |
Dispersione della modalità di polarizzazione | <0,1 | |
Perdita di ritorno (dB) | ≥50 | |
Gestione della potenza (mW) | 500 | |
Temperatura operativa (℃) | -10~+75 | |
Dimensione imballo (mm) | Φ5.5xL50 o Φ5.5xL63 |
Ambiente di test
|
