| Lunghezza d'onda di funzionamento: | 1450/1550/1660nm | Porto: | 1x3 |
|---|---|---|---|
| Lunghezza della fibra: | 0.5m 1.0m o personalizzare | Connettore: | LC/UPC SC/UPC o personalizzare |
| Garanzia: | 3 anni | Applicazione: | Sistema WDM |
| Evidenziare: | Modulo WDM 1x3 Raman,modulo WDM scatola ABS,modulo WDM 1660nm |
||
Panoramica del prodotto del modulo 1x3 Raman WDM

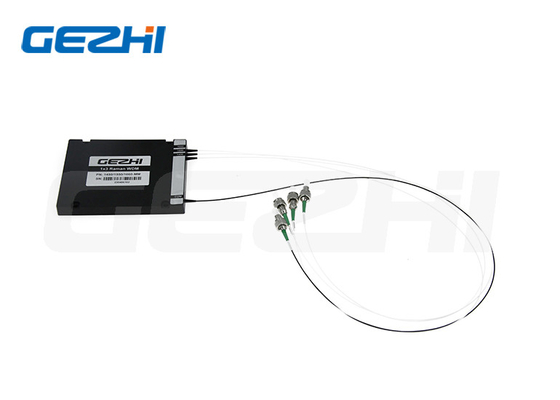

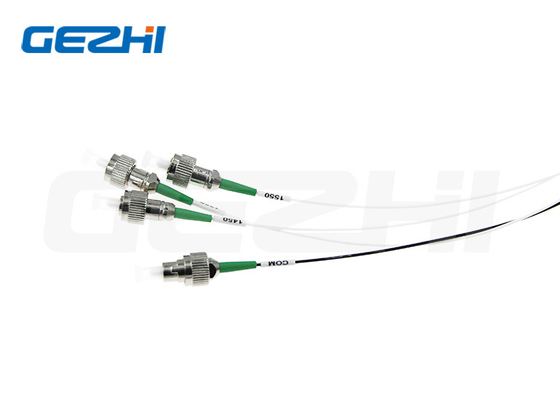

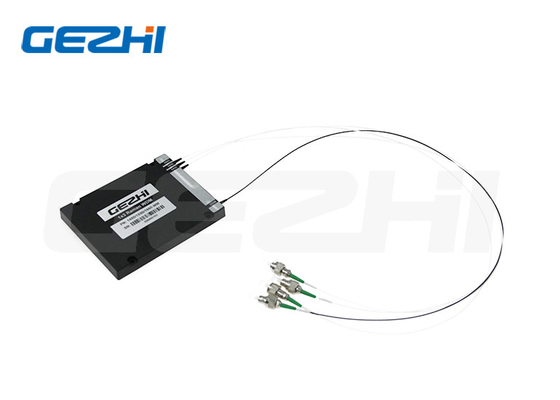

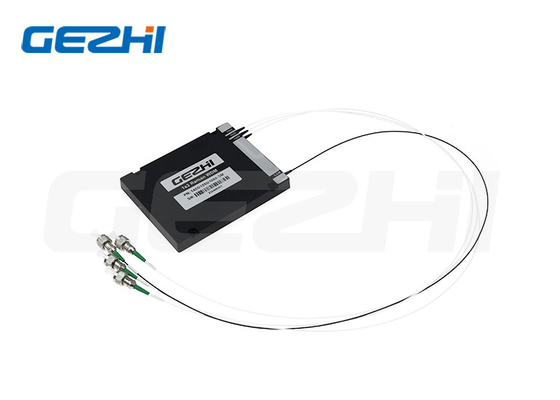

Modulo 1450/1550/1660nm 1x3 Raman WDM con scatola in ABS
Modulo RamanWDM
Il modulo Raman Wavelength Division Multiplexer (Raman WDM) è prodotto utilizzando la tecnologia del filtro a film sottile, utilizzato per separare e combinare diverse lunghezze d'onda del segnale a 1450 nm, 1550 nm e 1660 nm (o 1650 nm).Filtro Raman WDM con bassa perdita di inserzione e alta caratteristica di isolamento.È ampiamente utilizzato nei sistemi Raman DTS o in altri sistemi di test o misurazione delle fibre.
Caratteristiche e applicazioni diModulo WDM Raman 1x3
Caratteristiche:
Telcordia GR1221, conforme a RoHS
Percorso ottico privo di resina epossidica ed eccellente stabilità termica
Bassa perdita di inserzione e alto isolamento
Banda passante larga e piatta
Applicazioni:
Test in linea FTTX
Sistema WDM
Reti aziendali
Specifiche di Modulo WDM Raman 1x3
| Paramentario | Unità | Valore | |||
| Lunghezza d'onda operativa | nm | 1450/1550/1660 | |||
| Lunghezza d'onda centrale | nm | 1450 | 1550 | 1650 | |
| Larghezza di banda | nm | 1260-1500 | 1535-1565 | 1600-1670 | |
| Perdita di inserzione | dB | ≤1,4 | |||
| Isolamento (canale adiacente) | dB | ≥60 | ≥45 | ≥60 | |
| PDL | dB | ≤0,2 | |||
| PMD | p.s | ≤0,2 | |||
| Direttività | Modalità singola | dB | ≥50 | ||
| Modalità multipla | dB | ≥35 | |||
| Perdita di ritorno | Modalità singola | dB | ≥45 | ||
| Modalità multipla | dB | ≥35 | |||
| Potenza ottica | mW | ≤500 | |||
| Intervallo operativo di temperatura | ℃ | -10 a 70 | |||
| Intervallo operativo di temperatura | ℃ | da -40 a +85 | |||
| Confezione (L x P x A) | mm | 100 x 80 x 10 | |||
Ambiente di test
 |
|
|
| Tipo | Specifica del pacchetto | Tipo di fibra |
Fibra Diametro |
Fibra Lunghezza |
Connettore |
| RWM = Modulo WDM romano | A1 =Scatola in ABS 100x80x10mm A2 =Scatola in ABS 120x80x18mm X=Altro |
S9=9/125 M5 =50/125 M6 =62,5/125 |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X=Altri |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m X=Altri |
00 = nessuno PL =LC/UPC LA =LC/APC SP =SC/UPC SA = SC/APC FP =FC/UPC FA = FC/APC X=Altri |
