Interruttore in fibra ottica Tempo di commutazione rapido Interruttore ottico 1x128 con display LCD
Descrizione del prodotto
Questo switch ottico 1x128 Rackmount è composto da un ingresso e 128 porte in fibra ottica di uscita, che possono trasmettere, reindirizzare o bloccare selettivamente la potenza ottica nella linea di trasmissione in fibra ottica.Questi interruttori ottici sono bidirezionali e possono essere utilizzati nelle direzioni 1x128 o 128x1.Gli switch in fibra ottica sono progettati per reti di comunicazione in fibra ottica e strumenti di misura.
Le paratie del pannello frontale possono essere montate con i tipici tipi di connettori FC/APC, FC/UPC, SC/APC, SC/UPC, LC/APC, LC/UPC, ST/APC, ST/UPC, MPO ecc. Normalmente questo 2RU 19 Il montaggio su rack può installare switch ottici 1x24, 1x32, 1x48, 1x64 o personalizzati.
Applicazioni
FITL
Sistema di mantenimento
Monitoraggio dei cavi di monitoraggio remoto della rete ottica
Misurazione automatica
Caratteristiche
È possibile impostare il canale e l'intervallo di tempo della scansione automatica
Pannello di visualizzazione a LED.Display visivo, funzionamento conveniente
SerialNet, alta affidabilità, alta stabilità
Segnale di trasmissione trasparente.Elevata stabilità e affidabilità
Controllo RS232 e gestione remota Ethernet RJ45
Indice tecnico
| Parametro | Unità | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Gamma di lunghezze d'onda | nm | 1260~1650 o personalizzato | |||||||
| Lunghezza d'onda di prova | nm | 1310/1550 o personalizzate | |||||||
| Perdita di inserzione (massima) | dB | ≤1.0 | ≤1.0 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤2.0 |
| Perdita di ritorno | dB | SM ≥ 50 | |||||||
| Dialogo incrociato | dB | ≤-70 | |||||||
| PDL | dB | ≤0,05 | |||||||
| WDL | dB | ≤0,25 | |||||||
| TDL | dB | ≤0,20 | |||||||
| Ripetibilità | dB | ≤0,02 | |||||||
| Tempo di commutazione | SM | ≤10 (canale adiacente) | |||||||
| Potenza ottica | mW | ≤500 | |||||||
| Tipo di fibra | ehm | 9/125 | |||||||
| Connettore | / | FC, SC, LC, ST, SMA o personalizzati | |||||||
| Monitorare la porta | / |
RJ45 e RS232 o personalizzati |
|||||||
| Alimentazione funzionante (tipo di spina) | v | CA:220V (50/60Hz) o CC:36V~72V | |||||||
| temperatura di esercizio | ℃ | -10~+60 | |||||||
| Temperatura di conservazione | ℃ | -40~+85 | |||||||
| Dimensioni per montaggio su rack | mm | È disponibile la personalizzazione 1U L483XW230XH44.5 (fino a 16 canali). | |||||||
|
È disponibile la personalizzazione 2U L483XW230XH89 (fino a 36 canali). È disponibile la personalizzazione 2U L483XW350XH89 (fino a 64 canali). |
|||||||||
| È disponibile la personalizzazione 3U L483XW350XH133.5 (fino a 128 canali). | |||||||||
| È disponibile la personalizzazione 4U L483XW350XH178 (fino a 256 canali). | |||||||||
Informazioni per l'ordine OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Modalità | Lunghezza d'onda | Pacchetto | Tipo di fibra | Diametro fibra | Connettore |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Specificità |
S=SM M=MM |
85=850nm 13=1310 nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Specifica |
Montaggio su rack 1U=1U Montaggio su rack 2U=2U Montaggio su rack 3U=3U Montaggio su rack 4U=4U S=Specifica |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Specifica |
CA=Singolo 85~265V CC=Singolo 36~72V AA=Doppio 85~265V DD=Doppio 36~72V AD=AC85~265V+DC36~75V |
00=Nessuno FP=FC/UPC FA=FC/APC PS=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Specifica |
Pannello da spiegare

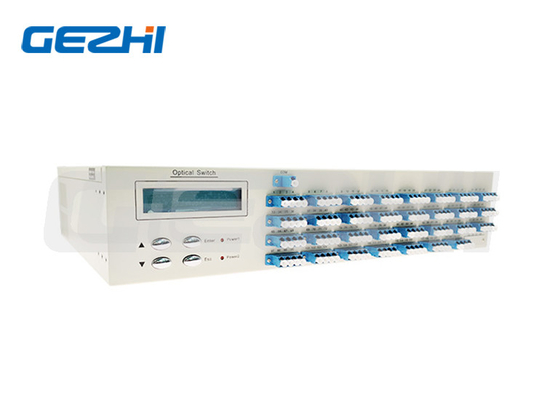

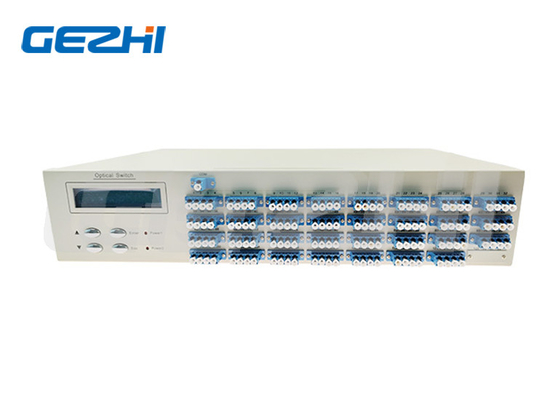

1x128 Pannello frontale per montaggio su rack per switch in fibra ottica
Alimentazione: interruttore principale dell'alimentazione
RJ45: interfaccia di gestione della rete di comunicazione;
RS-232: interfaccia seriale Rs;interfaccia di comunicazione seriale RS232;
LCD: dispositivi che visualizzano direttamente le informazioni;
▲: tasto per salire;▼: tasto per scendere;Invio: Chiave per determinare;
Esc: tasto per annullare;
com,1~128: Interfaccia in fibra

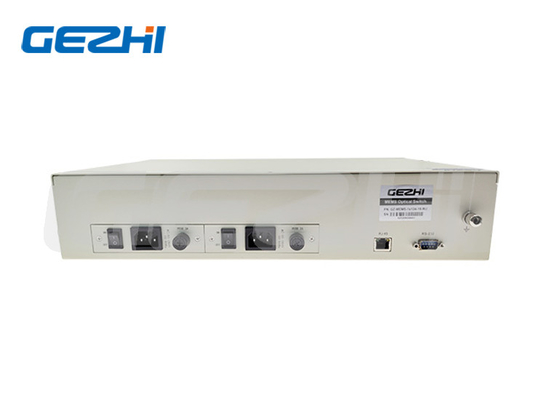

Pannello posteriore per montaggio su rack per switch in fibra ottica 1x128
AC:85~265V: Interfaccia cavo di alimentazione;
ON/OFF: interruttore generale di alimentazione;
Impostazione predefinita
indirizzo:01
RS-232: Velocità di trasmissione: 9600;Bit di dati: 8 bit;Bit di stop: 1 bit;Bit di parità:NESSUNO;
RJ45:IP:192.168.1.100;PORTA:5000;TCP/IP: server TCP e UDP
(Porta fissa: 18888)
Protocollo di comunicazione:
“_”:Una sottolineatura
Percorso ottico per montaggio su rack per switch in fibra ottica 1x128
Protocollo di comunicazione tutto in caratteri maiuscoli;
Il dispositivo esegue ogni volta un'istruzione;
"<" Come istruzione di avvio;">" Come istruzione finale
