Dettagli:
Termini di pagamento e spedizione:
|
| Connettore: | SC UPC | Modo: | Singolo modo |
|---|---|---|---|
| Diametro del cavo: | 0.9mm | Colore del cavo: | Bianco |
| Imballaggio: | Mini Steel Tube | Lunghezza: | Input 1M; Uscita 1.5M |
| Lunghezza d'onda di funzionamento (nanometro): | 1260 ~ 1650 | Tipo: | 1*4 |
| Perdita di Max.Insertion (DB): | 7,2 | Max.Uniformity (DB): | 0,8 |
| Perdita di Min.Return (DB: | 55 | Tipo della fibra: | ITU-T G657A1, G657A2 e G.652D |

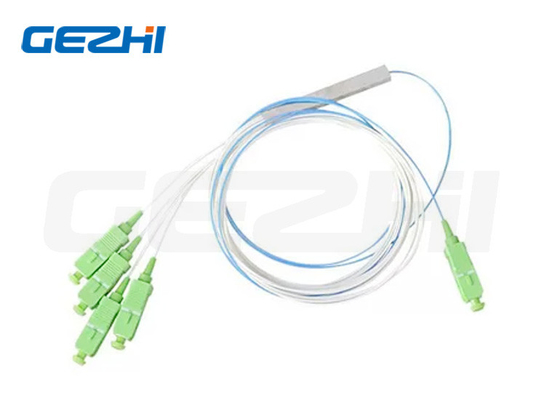

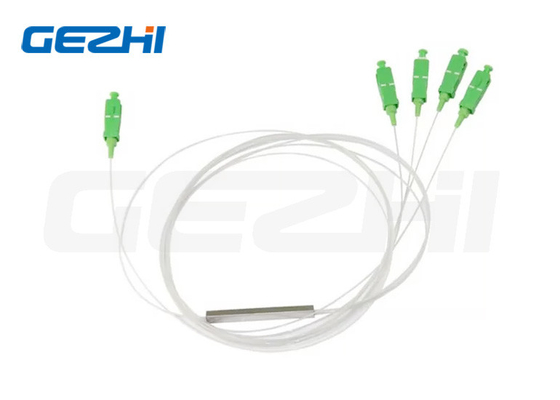

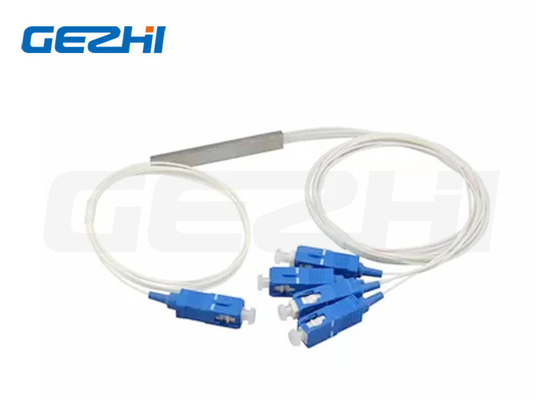

1x4 SC UPC 9/125 Um G657A1 0,9 mm Cable bianco Mini PLC Splitter
Fibra ottica PLC Splitter introduzione
Il splitter ottico può essere suddiviso in una conica fusa e una conduttrice d'onda piana secondo il principio.la guida d'onda piatta è un prodotto di tipo componente micro-ottico, utilizzando la tecnologia della fotolitografia, nel substrato medio o semiconduttore per formare una guida d'onda di luce, per ottenere la funzione di distribuzione ramificata.
Le due specie hanno principi di separazione simili, cambiano il campo di sbiadimento tra le fibre per accoppiarsi tra loro (grado di accoppiamento,lunghezza di accoppiamento) e cambiare il raggio della fibra per ottenere diverse dimensioni di ramificazione, e viceversa può anche combinare più segnali ottici in un solo segnale chiamato sintetizzatore.
L'accoppiatore a fibra a cono di fusione è diventato la tecnologia di produzione principale sul mercato a causa del suo metodo di produzione semplice, del prezzo basso e della facile connessione con la fibra ottica esterna,e può resistere ai vantaggi delle vibrazioni meccaniche e dei cambiamenti di temperatura.
Caratteristica dello splitter PLC in fibra ottica
Lunghezza d'onda dell'operazione a banda larga
Basse perdite di inserimento
Basso PDL
Progettazione compatta
Buona uniformità tra canali
Alta affidabilità e stabilità
Applicazione del splitter PLC in fibra ottica
Settore delle telecomunicazioni
Sistema PON
FTTH
CATV
Trasmissione video
Fibra ottica PLC Splitter Parametro
1×N PLC Splitter
(Misurata a temperatura ambiente e esclusa la perdita del connettore)
| Tipo | 1 × 2 | 1x4 | 1×8 | 1 × 16 | 1×32 | ||
| Tipo di fibra | ITU-T G657A1, G657A2 e G.652D | ||||||
| lunghezza d'onda di funzionamento (nm) | 1260~1650 | ||||||
| Perdita di inserimento (dB) | Tipico | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | |
| (P/S) Max. | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.8 | ||
| Uniformità della perdita (dB) | Max. | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | |
| Perdite dipendenti dalla polarizzazione (dB) | Max. | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | |
| Direttiva (dB) | Min. | 55 | |||||
| Perdita di ritorno (dB) | Min. | UPC:50 APC:55 | |||||
| Temperatura di funzionamento ((°C) | -40~85 | ||||||
| Temperatura di conservazione ((°C) | -40~85 | ||||||
2×N PLC Splitter
(Misurata a temperatura ambiente e esclusa la perdita del connettore)
| Tipo | 2x2 | 2x4 | 2×8 | 2×16 | 2×32 | 2×64 | |
| Tipo di fibra | ITU-T G657A1, G657A2 e G.652D | ||||||
| lunghezza d'onda di funzionamento (nm) | 1260~1650 | ||||||
| Perdita di inserimento (dB) | Tipico | 4.0 | 7.0 | 10.5 | 13.5 | 16.5 | 20.5 |
| (P/S) Max. | 4.1/4.3 | 7.4/7.6 | 10.8/11.0 | 14.3/14.5 | 17.3/17.5 | 20.7/21.5 | |
| Uniformità della perdita (dB) | Max. | 0.8 | 0.8 | 1.5 | 2.0 | 2.5 | 2.5 |
| Perdite dipendenti dalla polarizzazione (dB) | Max. | 0.2 | 0.2 | 0.3 | 0.4 | 0.4 | 0.4 |
| Direttiva (dB) | Min. | 55 | |||||
| Perdita di ritorno (dB) | Min. | UPC:50 APC:55 | |||||
| Temperatura di funzionamento ((°C) | -40~85 | ||||||
| Temperatura di conservazione ((°C) | -40~85 | ||||||
Come ordinare la Fibra Ottica PLC Splitter
1Tipo di connettore: SC / FC / LC / ST / E2000
2Tipo di modalità: UPC e APC monomodo
3Diametro del cavo: 0,9 / 2,0 / 3,0 mm
4. Tipo di imballaggio: mini tubo in acciaio / scatola ABS
5. numero di fibre: 1xN, 2xN ((1x2,1x4, 2x2, 2x4, ecc.)
