Modulo DWDM 8CH 2In1 Rack con doppia fibra DWDM mux Filtri passivi 1x8 Canale reti
DWDM (Dense Wavelength Division Multiplexing) è una combinazione di un insieme di lunghezze d'onda ottiche che possono essere trasmesse con una fibra.Questo modulo DWDM lanciato da GEZHI Photonics si basa sulla tecnologia di rivestimento a film sottile.Si tratta di una tecnologia laser utilizzata per aumentare la larghezza di banda sulle fibre ottiche esistenti.
GEZHI Photonics fornisce una gamma completa di DWDM Mux Demux con canale personalizzato, lunghezza d'onda, potenza, tipo di fibra e tipo di connettore.
| Basse perdite di inserimento |
| Alta isolamento |
| Alta stabilità e affidabilità |
| Temperatura di funzionamento industriale |
| (-40°C - +80°C)Disponibile) |
| Tipo di pacchetto personalizzato |
| Tubo in acciaio inossidabile, scatola ABS, modulo plug-in ABS, telaio LGX, rackmount |
Specificità
|
Parametro
|
Unità
|
8+1CH DWDM Mux+Demux
|
|
Numero di canale
|
- Non lo so.
|
8+1CH
|
|
Operazione lunghezza d'onda
|
nm
|
C53~C60+Aggiornamento+1% Porta monitor
|
|
Lunghezza d'onda centrale del canale
|
nm
|
Rete ITU-T @DWDM
|
|
Banda di passaggio del canale
|
nm
|
0.8 (100Ghz)
|
|
Perdita di inserimento @PB
|
dB
|
< 2.8
|
|
Monitoraggio Mux 1%
|
dB
|
< 24.3
|
|
Demux 1% di monitoraggio
|
dB
|
< 21.5
|
|
Isolamento @ Canale adiacente
|
dB
|
> 30
|
|
Isolamento @canale non adiacente
|
dB
|
> 34
|
|
Isolamento @Reflect Channel
|
dB
|
>15
|
|
Passband Ripple
|
dB
|
< 0.5
|
|
Perdite dipendenti dalla polarizzazione
|
dB
|
< 0.15
|
|
Dispersione in modalità di polarizzazione
|
ps
|
< 0.1
|
|
Directività e perdita di rendimento
|
dB
|
L'obbligazione di risparmio è soggetta a una riduzione del valore aggiunto.
|
|
Manovra dell' energia
|
mW
|
< 500
|
|
Collegamento
|
- Non lo so.
|
SC/UPC o personalizzato
|
|
Tipo di fibra
|
- Non lo so.
|
SMF-28e o personalizzato
|
|
Temperatura di funzionamento
|
°C
|
-20 ~ +70
|
|
Temperatura di conservazione
|
°C
|
-40 ~ +85
|
|
Dimensione del pacchetto
|
mm
|
4 slot 19" 1U Rackmount
|
|
Le reti GEZHI Double Fiber DWDM mux Passive Filters 1x8 Channels offrono soluzioni DWDM terminali ad alta capacità per l'espansione della rete.Questa doppia fibra DWDM mux filtri passivi 1x8 Canali reti è utilizzato per la trasmissione a lungo raggio in cui le lunghezze d'onda sono imballate strettamente insieme sulla banda C in 100GHz griglia (0.8nm). I filtri passivi DWDM mux a doppia fibra 1x8 canale reti è trasparente protocollo e adatto per applicazioni tra cui SDH/SONET, 10/1G Ethernet, 16/8/4/2/1G Fibre Channel, CATV, FTTx,ecc.

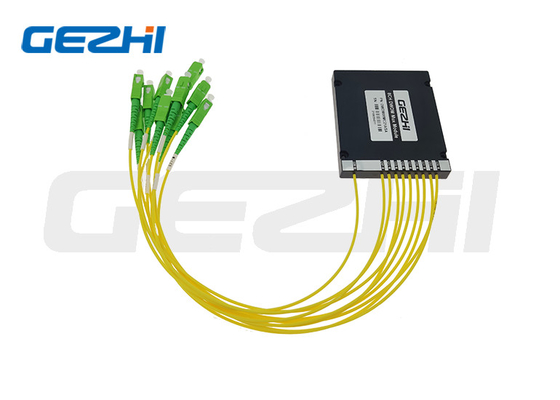

Fibra doppia DWDM mux Filtri passivi 1x8 Canale reti

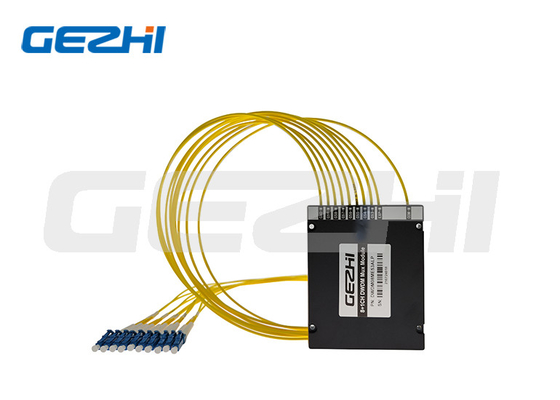

8 canali Fibra ottica Multiplexer Ottico Moduli DWDM Mux passivi

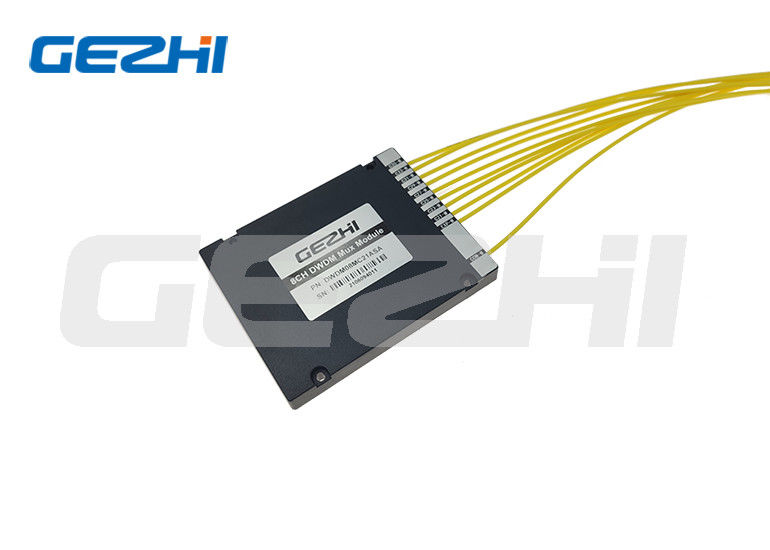

DWDM a doppia fibra
Informazioni sull'ordine
|
CWDM
|
Numero di canali
|
Configurazione
|
Primo canale
|
Ultimo canale
|
Tipo di modulo
|
Tipo di cavo
|
Lunghezza della fibra
|
Collegamento
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
....
16=16CH
17=17CH
18=18CH
....
|
M=Mux
D=Demux
A=Mux+Demux
|
27=1270
29=1290
....
47=1470
S=Specificare
|
27=1270
29=1290
....
47=1470
S=Specificare
|
A1 = scatola ABS 100x80x10 mm
A2 = scatola ABS 120x80x18 mm
A3 = scatola ABS 140x115x18 mm
L1=LGX 129*29*130 mm
L2=LGX inserito in 2 slot Rack
L4=LGX inserito in 4 slot Rack
R1=19" 1 U Rack
R2=2 slot 19′′1U Rack
R4=4 slot 19′′1U Rack
S=Specificare
|
09=900um tubo sciolto
20 = 2,0 mm
30 = 3,0 mm
|
05=0,5m
10=1,0m
15 = 1,5 m
S=Specificare
|
00=nessuno
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=Specifica
|
Domande frequenti
Q1:Posso avere un ordine di campione? Qual è il vostro MOQ?
A1: L'ordine di campione è benvenuto per testare e controllare la qualità.MOQ, campione 1pcs è disponibile.Anche campioni misti sono accettabili.
Q2: Qual è il tempo di consegna?
R2: Il tempo di consegna normale è di circa 1 settimana,Per grandi quantità e prodotti speciali, si prega di verificare il tempo di consegna con il nostro rappresentante commerciale.Ma abbiamo scorte per alcuni prodotti,Potrebbe spedire 1-3 giorni dopo aver ricevuto il pagamento.
Q3:Quali sono i termini di pagamento?
A3: Termine di pagamento: T/T, Paypal,Western Union,pagamento in contanti, Alibaba ecc.
Q4: Qual è il tempo di garanzia
A4: 3 anni di garanzia.
Q5: Posso usare il nostro logo, etichetta e confezione?
A5: Sì, potremmo fornire il servizio OEM che secondo le vostre esigenze, disegnare prodotti etichetta, logo, PN, SN, pacchetto.
