Dettagli:
Termini di pagamento e spedizione:
|
| Uso: | FTTH FTTA FTTX | Rete: | 4G |
|---|---|---|---|
| Nome del prodotto: | 62.5/125um 650nm Fibra ottica Splitter | Il centro della fibra: | 62.5um |
| Dimetro di rivestimento in fibre: | 125um | Tipo di connettore: | SC FC LC ST MU ecc. o meno |
| Stile del pacchetto: | CONTENITORE DI ABS | ||
| Evidenziare: | FTTX splitter di fibre multimode,Splitter di fibra multimodo da 650 nm,FTTX splitter multimodo |
||

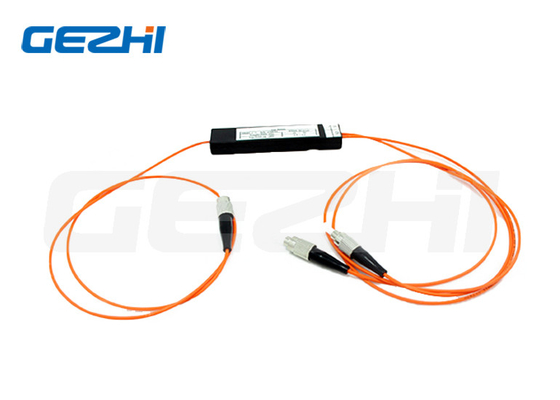

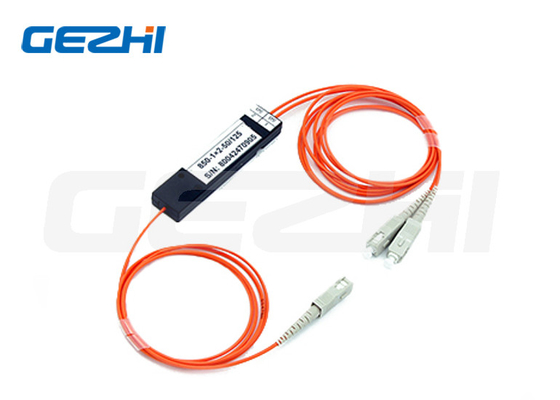

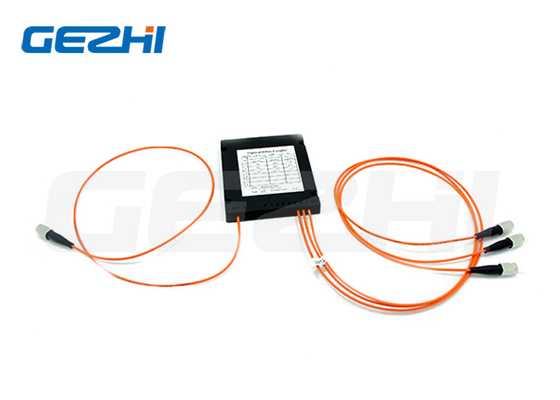

Factory Multimode MM 62.5/125um 650nm 50/50 Accoppiatore Fibra Ottica Splitter
Descrizione del prodotto
L'accoppiatore Fused Biconic Taper (FBT), chiamato anche FBT splitter, si basa sulla tecnologia tradizionale, consiste nel raggruppare due o più fibre ottiche,e poi tirare la macchina cono scioglie allungamento, e monitoraggio in tempo reale della variazione del rapporto, requisiti del rapporto spettrale dopo lo stretching della fusione, un lato conserva una singola fibra (il resto del taglio) come input,l'altra estremità è una uscita multicanale.
In quanto uno dei componenti chiave delle reti GPON FTTx, optical splitters can be placed in the Central Office or in one of the distribution points (outdoor or indoor) because the FBT coupler are highly stable for multiport optical signal splitting with low insertion lossGli accoppiatori FBT sono progettati per la divisione e la raccolta di potenza nelle apparecchiature di telecomunicazione, nelle reti CATV e nelle apparecchiature di prova.
Specificità
| Parametro | Accoppiatori a fibra standard multimoda | |
| Rapporto di accoppiamento ((%) | 50/50. | |
| Grado | Grado P | Un grado |
| Perdite in eccesso (tipico) (dB) | 0.7 | 1.0 |
| Perdita di inserimento massima (dB) | 4.2 | 4.5 |
| Uniformità (max.) (dB) | 0.6 | 0.8 |
| Direttiva (min.) (dB) | 35 | |
| lunghezza d'onda operativa (nm) | 800-1600 | |
| Lunghezza d'onda centrale (nm) | 850 o 1310 o 1550 | |
| Temperatura di funzionamento ((°C) | -20~+85 | |
| Tipo di fibra | Corning multimodo 50/125, 62.5/125 | |
| Lunghezza della coda di porcellino in fibra (m) | 1 m o lunghezza su misura | |
| Configurazione della porta | 1×2 o 2×2 | |
| Dimensioni (mm) | Pacchetto D, E, G | |
Grafico di conversione del rapporto di accoppiamento/perdita di inserimento
| Rapporto di accoppiamento | Perdita di inserimento | |
| Rapporto di accoppiamento ((%) | Grado Premium | Un grado |
| 40/60 | 5.2/3.3 | 5.6/3.7 |
| 30/70 | 6.5/2.6 | 7.0/3.0 |
| 20/80 | 8.4/2.0 | 8.8/2.5 |
| 10/90 | 11.8/1.5 | 12.3/2.0 |
* Misurato in modalità stabile con sorgente luminosa LED.
Dimensioni del pacchetto e stile coda
| Stile coda di porco: | |
| Pacchetto D,E: | 250um fibra nuda |
| Pacchetto F | Fibra nuda di 250 mm o tubo sciolto di 900 mm |
| Pacchetto G, H, I, J: | Cavo di 2 mm, 3 mm o tubo libero di 900 mm |
L'immagine della relazione tra perdita di inserimento e lunghezza d'onda, temperatura
Caratteristiche
1.Bassa perdita eccessiva
2. Uniforme divisione del potere
3- Un pacchetto robusto eccellente.
4Stabilità ambientale e meccanica
Applicazioni
1.FTTX (FTTP, FTTH, FTTN, FTTC)
2.Reti ottiche passive (PON)
3.Reti locali (LAN)
4.CATV Systems Amplifying,
5Sistema di monitoraggio
