Dettagli:
Termini di pagamento e spedizione:
|
Tipo di connettore: | SC/APC | Tipo di fibra: | 0.9 |
---|---|---|---|
Tipo del centro: | G657A1 | Wave di funzionamento: | 1260-1650mn |
tipo di modo: | Modalità singola | Lunghezza introdotta: | 1,5 metri |
Lunghezza dell'uscita: | 1,5 metri | Garanzia: | 3 anni |
Inserzione: | ≤ 10,6 DB | Risultato di perdita: | ≥ 50 dB |
OEM / ODM: | Accettabile | Tipo PLC: | Mini Steel Tube |
Numero di fibre: | 2 x 8 | ||
Evidenziare: | Fibra ottica per scatole FTTH,SC / APC Splitter per fibre ottiche |

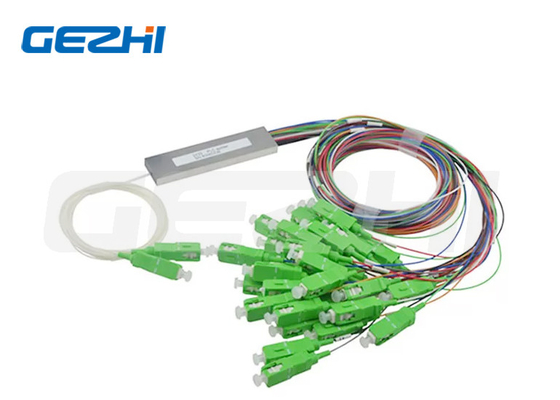

Mini accoppiatore 2 x 8 SC / APC Splitter cavo in fibra ottica WDM 1.5M per FTTH Box
Splitter PLC hanno due tipi di pacchetto: mini tubo di acciaio e scatola ABS.
1x2/4/8 tubo divisore dimensione è 60 * 7 * 4 mm.
Dimensioni del tubo divisore: 60*12*4 mm
1x32 tubo divisore dimensione: 80*20*6mm
Dimensioni del tubo divisore 1x64: 100*40*6 mm
Descrizione del prodotto
1Lo splitter ottico passivo è un tipo di dispositivo di gestione dell'alimentazione ottica che viene fabbricato utilizzando la tecnologia di guida d'onda ottica a silicio.ampia gamma di lunghezze d'onda di funzionamento e buona uniformità canale-canale, ed è ampiamente utilizzato nelle reti PON per realizzare la divisione della potenza del segnale ottico.
2.forniamo intere serie di prodotti splitter 1xN e 2xN che sono su misura per applicazioni specifiche.
Applicazione
1.FTTX Systems
2Reti.PON
3.CATV Link
4Distribuzione del segnale ottico
Caratteristica
1.Bassa perdita di inserimento
2.PDL basso
3.Disegno compatto
4.Buona uniformità canale-canale
5.Lungozza d'onda operativa ampia: da 1260 nm a 1650 nm
6.Temperatura di funzionamento: da -40°C a 85°C
7.Alta affidabilità e stabilità
Rispetto
1.Telcordia GR-1209-CORE
2.Telcordia GR-1221-CORE
3.RoHS
Fogli di dati
Configurazione del porto | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | |
lunghezza d'onda di funzionamento (nm) | 1260 ~ 1650 | ||||||
Perdita di inserimento (dB) | Tipico | 3.8 | 7.2 | 10.6 | 14 | 16.8 | 20.8 |
Max. | 4.2 | 7.8 | 11.2 | 14.6 | 17.9 | 21.5 | |
Uniformità del canale (dB) | 1 | 1.4 | 1.5 | 2.0 | 2.5 | 2.5 | |
PDL (dB) | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.5 | |
WDL (dB) | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | |
TDL (-40 °C ~ 85 °C) (dB) | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1 | |
Dimensioni per il ventilatore (mm) | 60 ((L) X7 ((W) X4 ((H) | 80 ((L) X12 ((W) X4 ((H) | 80 ((L) X20 ((W) X6 ((H) | ||||
RL (dB) | > 50 dB | ||||||
Direttiva (dB) | > 55 dB | ||||||
Tipo di fibra | G652D | ||||||
Intervallo di temperatura di funzionamento | -40 °C ~ 85 °C |
Come ordinare
1Tipo di connettore: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2Tipo di modalità: modalità singola (UPC e APC) / modalità multi (PC)
3. diametro del cavo: 0,9 / 2,0 / 3,0 mm (può essere personalizzato altro diametro)
4Materiale di rivestimento: PVC / LSZH
5. numero di fibre: 1x2/4/6/8/16/32/64 2x2/4/8/16/32/64
6Tipo di cavo: G652D / G657A1 / G657A2
7. lunghezza di ingresso e uscita: 1 / 1,5 metri (secondo le vostre esigenze)
8. Il connettore MPO/MTP dovrebbe farci sapere quale metodo (tipo A / tipo B / tipo C ), maschio o femmina, numero di fibre (4/8/12/16/24/32 fibre)
