Un duplex CWDM OADM di 4 fotoniche dei canali CWDM Mux Demux per traffico di ovest ed orientale

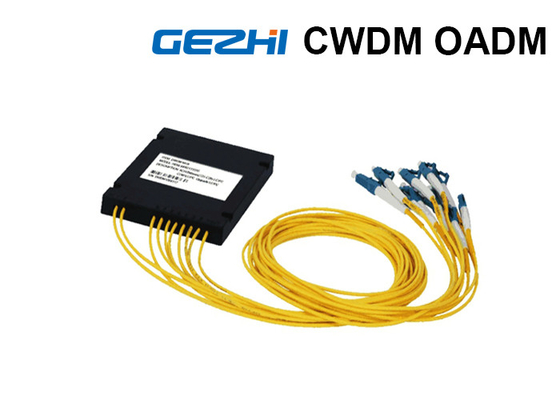

Duplex CWDM OADM di fotonica di GEZHI per traffico di Est-e-ovest

I moduli duplex di CWDM/AD aggiungono (multisala) e cadono (demultiplexare) le lunghezze d'onda selezionate sopra il duplex doppio CWDM MUX della fibra & il collegamento di DEMUX per traffico di Est-e-ovest.

I moduli di FOTONICA CWDM OADM (CWDM/AD) di GEZHI sono multiplazione di divisione di Wave di corso (CWDM) ottica aggiungono e cadono i multiplexor (OADM). «Aggiunga» e «la goccia» qui si riferisce alla capacità del dispositivo per aggiungere uno o più nuovi canali di lunghezza d'onda ad un segnale attuale di WDM di multi-lunghezza d'onda e per cadere (rimuovere) uno o più canali, passanti quei segnali ad un altro percorso di rete.

Il CWDM/AD è un ottico passivo aggiunge/multiplexor di goccia progettato per punto a punto, l'anello, o le applicazioni delle configurazioni di bus che fornisce la soluzione ideale per la richiesta aumentante di larghezza di banda sulle reti di accesso della metropolitana e di impresa e consegna le riduzioni dei costi drammatiche ai produttori di macchinari della rete, permettendo loro di mettere a punto i sistemi di accesso della metropolitana che sono più bassi nel costo, più facili a misura e più semplici da funzionare.

Canali aggiunti/caduti sono collegati a c'è ne dei ricetrasmettitori di FOTONICA CWDM di GEZHI dal lato dell'attrezzatura ed inoltre forniamo le configurazioni facoltative del porto come: Porto preciso del porto, del porto del monitor, del passband 1310nm e porto 1550nm per questi multiplexor secondo la scelta del cliente.

Front Panel Details



Un porto comune:

• Input ed uscita del tronco sia nel traffico ad ovest che orientale.
• Connettori di LC, dello Sc, della st e di FC disponibili.

La B porto goccia/aggiunge sull'ovest:

• Aggiunga e cada sull'ovest.
• Connettori di LC, dello Sc, della st e di FC disponibili.
• Compiacente alla norma dal 1270 nanometro di ITU-T G.657A1 CWDM a 1610nm, con aumento 20nm

La C porto goccia/aggiunge sull'est:

• Aggiunga e cada sull'est.
• Connettori di LC, dello Sc, della st e di FC disponibili.
• Compiacente alla norma dal 1270 nanometro di ITU-T G.657A1 CWDM a 1610nm, con aumento 20nm

NOTA:
La disposizione reale dipende dal tipo scelto del connettore come pure da altri fattori. Tuttavia, lo schema principale resta il sameWe inoltre fornisce le configurazioni facoltative del porto come: Porto preciso del porto, del porto del monitor, del passband 1310nm e porto 1550nm per questi multiplexor secondo la scelta del cliente quando usando con 1310nm l'eredità SDH/SONET, lunghezze d'onda di CWDM 1270, 1290, 1310, 1330 e 1350nm non dovrebbero essere usati. Nel usando con 1550nm l'eredità SDN/SONET, lunghezze d'onda di CWDM 1510, 1530, 1550, 1570 e 1590nm non dovrebbero essere usati.
