Dettagli:
Termini di pagamento e spedizione:
|
| Type: | CWDM Module | Use: | FTTX, FTTX |
|---|---|---|---|
| Channel Number: | 4CH, 8CH Or 16CH | Structure: | Mux Or Demux |
| Channel Spacing: | 20nm | Central Wavelength: | 1271~1611nm |
| Operating Wavelength: | 1260~1620nm | Input/Output Connector: | FC, SC, LC Optional |
| Input/Output Length: | 0.5m, 1m Or Customized | Pigtail Diameter: | 0.9mm |
| Package Dimension: | 100X80X10mm | ||
| Evidenziare: | CWDM ottico Mux Demux,8 Manica CWDM Mux Demux,Modulo di FTTX CWDM |
||

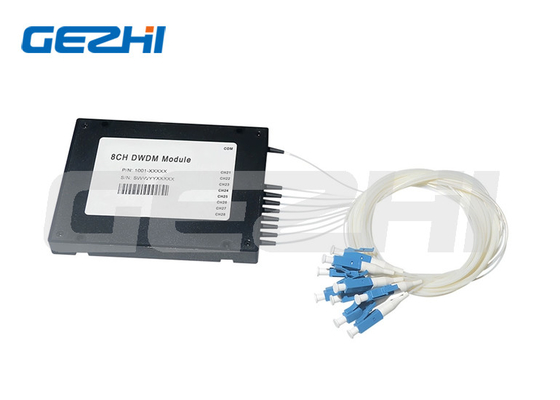

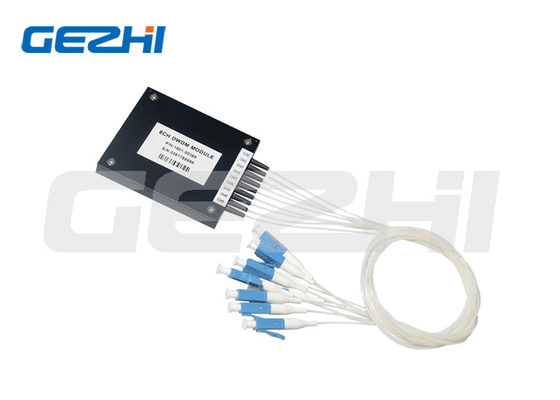

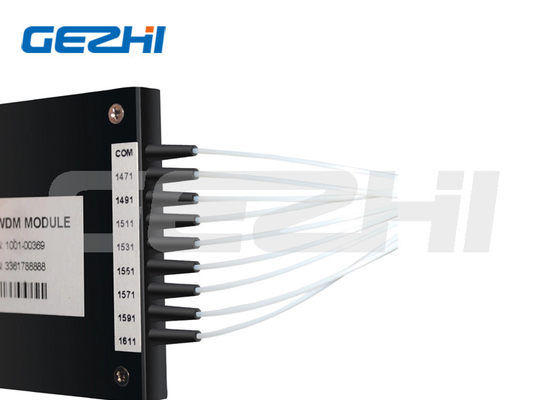

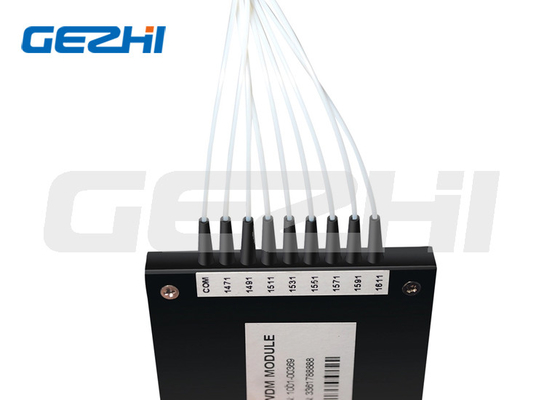

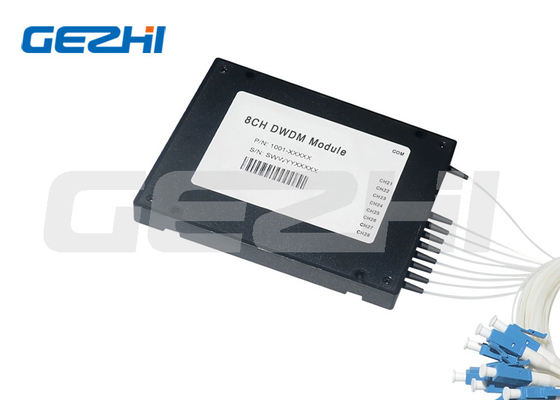

Manica ottico del modulo 8 di Manica CWDM 8CH CWDM Mux Demux CWDM
Descrizione di prodotto
Il Wavelength Division Multiplexing grezzo (CWDM) è una scelta eccellente per la capacità aumentante di larghezza di banda mentre tiene i costi giù. La giuntura 6com/pigtailed la famiglia del modulo dell'ABS, in base alla tecnologia standard del filtro dal film sottile (TFF) con un imballaggio privato, vi offre le più piccole dimensioni componenti combinate con una prestazione e un'affidabilità eccezionali. I nostri CWDM MUX DEMUX sono adatti perfettamente per trasportare PDH, l'SADH/SONET, servizi di ETHERNET sopra WWDM, CWDM e DWDM nel bordo della metropolitana e nelle reti ottici di accesso.
Applicazioni
I canali di CWDM aggiungono/goccia
CWDM
Collegamenti ottici della fibra di CATV
LAN Networks d'accesso
Comunicazioni a breve distanza
Caratteristiche
Perdita di inserzione bassa
Isolamento eccellente di Manica
Alte stabilità & affidabilità
Basso costo
Specifiche
|
Oggetto
|
Unità
|
Parametri
|
|
Gioco di Manica
|
|
20 griglie del ITU di nanometro
|
|
Lunghezza d'onda
|
nanometro
|
1260 - 1620
|
|
Centri di Manica (ITU o ITU+1)
|
nanometro
|
1270/1290… 1610 o 1271/1291… di 1611
|
|
Passband
|
nanometro
|
≥+/-6.5, 7,0, 7,5
|
|
Ondulazione del Passband
|
dB
|
≤0.35
|
|
Perdita di inserzione della trasmissione
|
dB
|
≤0.70 (0,50 tipico)
|
|
Perdita di inserzione di riflessione
|
dB
|
≤0.40
|
|
Isolamento della trasmissione (canale di registrazione)
|
dB
|
≥30
|
|
Isolamento della trasmissione (canale non registrazione)
|
dB
|
≥45
|
|
Isolamento di riflessione
|
dB
|
≥13
|
|
Perdita dipendente di polarizzazione
|
dB
|
≤0.1
|
|
Dispersione di modo di polarizzazione
|
ps
|
≤0.2
|
|
Stabilità termica
|
dB/°C
|
≤0.005
|
|
Direzionalità
|
dB
|
≥50
|
|
Attenuazione di riflessione
|
dB
|
≥45
|
|
Trattamento ottico di potere
|
Mw
|
≤300
|
|
Carico di tensione
|
N
|
≥5
|
|
Gamma di temperatura di funzionamento
|
°C
|
-5 - 70
|
|
Gamma di temperature di stoccaggio
|
°C
|
-40 - +85
|
|
Tipo della fibra
|
|
SMF-28e
|
|
Dimensione del pacchetto
|
millimetro
|
≤5.5 x 34
|
