| Brand Name: | GEZHI or OEM |
| Numero di modello: | WDM Mux/Demux di CWDM |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

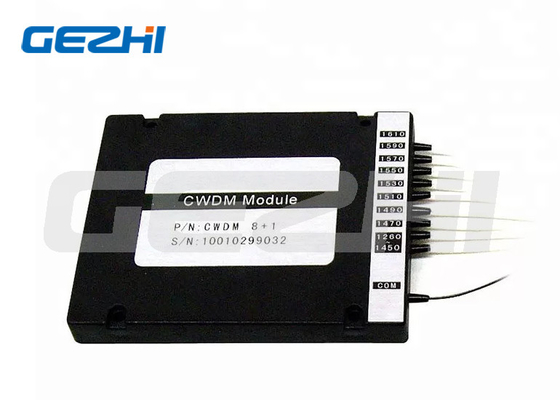

Modulo Cwdm passivo a fibra ottica 100G 4CH / 8CH CWDM WDM Mux / Demux
Descrizione del prodotto
GEZHI CWDM Optical Add/Drop Multiplexer (OADM) è un dispositivo ottico passivo utilizzato nelle reti WDM per aggiungere e eliminare uno/più canali CWDM in una o due fibre,mentre lasciando che il resto delle lunghezze d'onda passino alla destinazione necessaria.
Applicazioni
Sistema CWDM
Aggiungere/abbandonare
Reti PON
Collegamenti CATV
Caratteristiche
Basse perdite di inserimento
Alta isolamento
Basso PDL
Larghezza d'onda operativa: da 1260 nm a 1620 nm
Progettazione compatta
Alta affidabilità e stabilità
Specificità
| Parametri | Valore | Unità |
| Lunghezza d'onda | 1270~1610 | nm |
| Perdita di inserimento | 3.0 | dB |
| Isolamento | ≥ 30 / ≥ 40 | dB |
| Risultato di perdita | > 50 | dB |
| Sensibilità alla temperatura | < 0.005 | dB/°C |
| PDL | < 0.10 | dB |
| PMD | < 0.10 | Ps. |
| Direttiva | ≥ 50 | dB |
| Potenza di ingresso massima | 300 | W |
| Temperatura di funzionamento | -20~+70 | °C |
| Temperatura di conservazione | -40~+85 | °C |
| Tipo di fibra | SMF-28e | |
| Dimensione del pacchetto | 100*80*10 Casella ABS | mm |
| Coda di porcellino | 250um/900um/2.0mm/3.0mm | mm |
1×N CWDM Mux/Demux Modulo
| OADM | |||||||
| UIT | Numero di canali | Tipo di applicazione | Lunghezza d'onda centrale | Diametro della fibra | Lunghezza della fibra |
Collegamento
|
|
|
1=100G 2 = 200G |
4=4 canali 8=8 canali 16=16 canali
|
M=Mux D=DeMux |
41=1410 nm 43=1430 nm 45=1450 nm 47=1470 nm 49=1490 nm 51=1510 nm |
1=250um 2=900um 3 = 2,0 mm 4 = 3,0 mm XX = Altri |
05=0,5m 10=1,0m 15 = 1,5 m 20 = 2,0 m XX = Altri |
0=Nessuno X = Altri |
Di noi
Gezhi Photonics Co., Ltd è un produttore professionale e fornitore di prodotti in fibra ottica che sono ampiamente applicati in Data Center, Telecom, CATV, FTTX, sensore di fibra ecc. Abbiamo fondato nel 2014,è una fabbrica OEM/ODM che si occupa di ricerca e sviluppo, la produzione e la commercializzazione di componenti in fibra ottica a due parti passiva e attiva.
|
|
