| Brand Name: | GEZHI or OEM |
| Numero di modello: | 100G QSFP28 ZR 1310nm 80Km |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

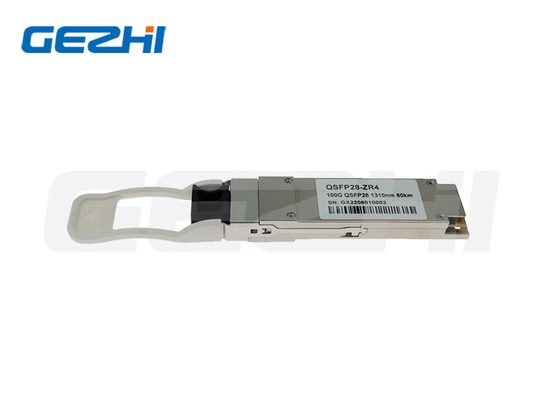

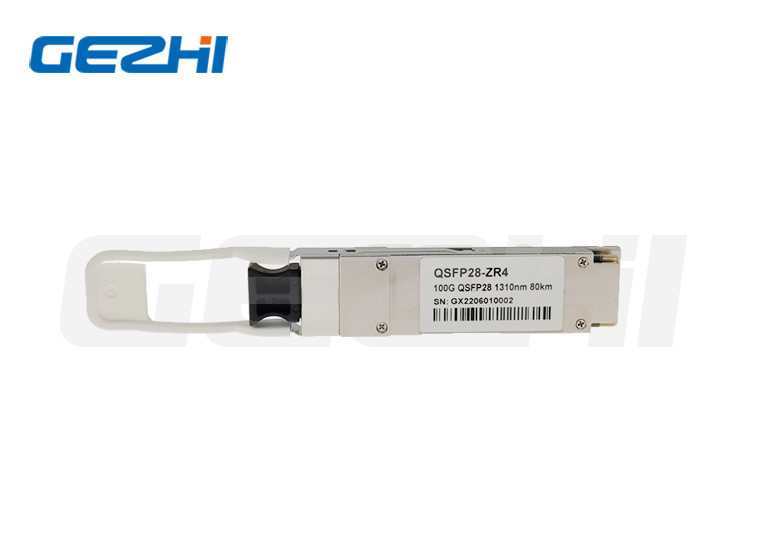

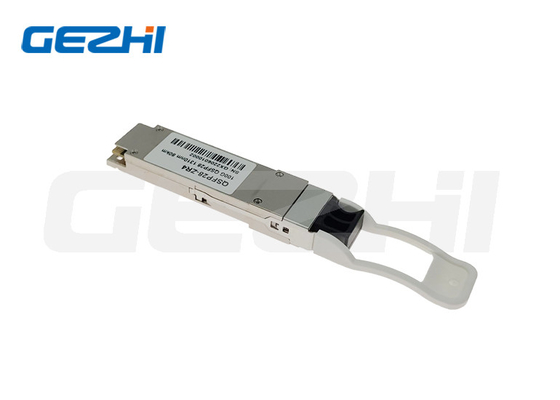

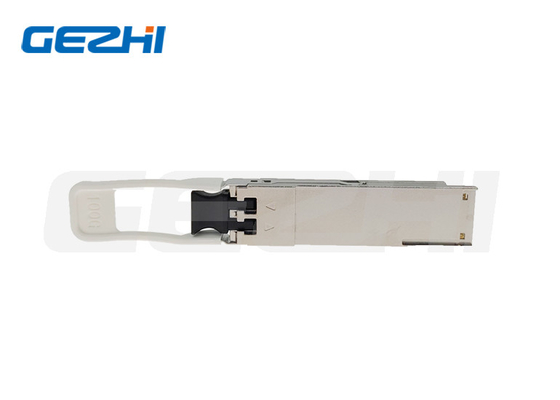

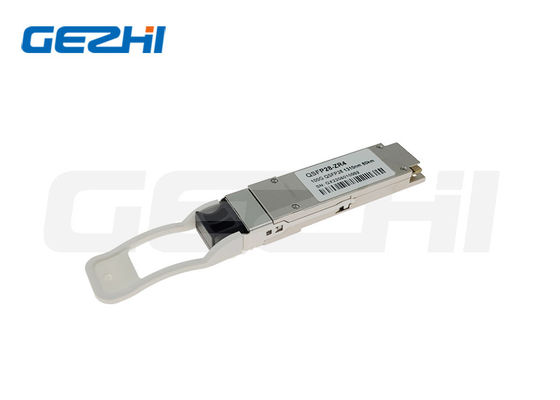

Modulo trasmettitore ottico 100G QSFP28 ZR 1310nm 80Km ad alta compatibilità
Descrizione
Gezhi Photonics 100G QSFP28 ZR4 è progettato per applicazioni di comunicazione ottica a 80 km. Questo modulo contiene un trasmettitore ottico a 4 corsie,ricevitore ottico a 4 corsie e blocco di gestione del modulo con 2 interfacce seriali a filoI segnali ottici sono multiplexati su una fibra monomodo attraverso un connettore LC standard del settore.
Caratteristiche
Applicazioni
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
| Tensione dell'alimentazione | Vcc | - Zero.3 | 3.6 | V. | |
| Intervallo di temperatura di stoccaggio | T | - Quaranta. | 85 | °C | |
| Umidità relativa | RH | 15 | 85 | % | |
| Limite di danno, per ogni corsia | THd | 6.5 | dBm |
Condizioni di esercizio raccomandate
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità |
| Intervallo di temperatura di funzionamento del caso | Tc | 0 | - | 70 | °C |
| Tensione dell'alimentazione | V.cc | 3.14 | 3.3 | 3.47 | V. |
| Distanza di collegamento con G652 | P | - | - | 80 | km |
| Tasso di dati | BR | - | 25.78125 | - | Gbit/s |
Caratteristiche elettriche
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità | Nota |
| Dissipazione di potenza | 6.5 | W | ||||
| Corrente di alimentazione | Icc | 1.8759 | A | Stato stazionario | ||
| Trasmettitore | ||||||
| Tasso di trasmissione dati per corsia | 25.78125 | Gbit/s | ||||
| tensione differenziale pk-pk | Vpp | 900 | mV | a 1 MHz | ||
| Voltaggio in modalità comune | Vcm | - 350 | 2850 | mV | ||
| Tempo di transizione | Trise/Tfall | 10 | ps | 20% ~ 80% | ||
| Non corrispondenza di resistenza di terminazione differenziale | 10 | % | ||||
| Larghezza degli occhi | EW15 | 0.46 | Unione europea | |||
| Altezza degli occhi | EH15 | 95 | mV | |||
| Ricevitore | ||||||
| Tasso di trasmissione dati per corsia | 25.78125 | Gbit/s | ||||
| Non corrispondenza di resistenza di terminazione differenziale | 10 | % | a 1 MHz | |||
| Swing di tensione di uscita differenziale | Vout, pp | 900 | mV | |||
| Noise in modalità comune, RMS | Vrms | 17.5 | mV | |||
| Tempo di transizione | Trise/Tfall | 12 | ps | 20% ~ 80% | ||
| Larghezza degli occhi | EW15 | 0.57 | Unione europea | |||
| Altezza degli occhi | EH15 | 228 | mV | |||
Caratteristiche ottiche
| Parametro | Il simbolo | Min. | Tipologia | Max. | Unità | Altre note |
| Caratteristiche del trasmettitore | ||||||
| Tasso di segnalazione per corsia | 25.78125 | GBd | 1 | |||
| lunghezze d'onda del centro della corsia (range) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Rapporto di soppressione in modalità laterale | SMSR | 30 | - | - | dB | |
| Potenza di lancio media totale | PTOTAL | 8.0 | 12.5 | dBm | ||
| Potenza di lancio media per corsia | PONTO | 2.0 | 6.5 | dBm | ||
|
Differenza di potenza di lancio tra eventuali due corsie ((media e OMA) |
- | 3 | dBm | |||
| Potenza media di lancio del trasmettitore OFF, per corsia | Poff | - | - | - Trenta | dBm | |
| Rapporto di estinzione | Pronto soccorso | 6 | - | - | dB | |
| RIN OMA | 130 | dB/Hz | ||||
| Tolleranza di perdita di ritorno ottico | 20 | dB | ||||
| Trasmettere riflessione | RFL | - | - | - 12 | dB | |
| Margine della maschera | 5 | * | * | % | ||
|
Definizione di maschera oculare di uscita {X1,X2,X3,Y1,Y2,Y3} |
- Si', certo.25,0.4,0.45,0.25,0.28,0.4} | |||||
| Caratteristiche del ricevitore | ||||||
| Tasso di segnalazione per corsia | 25.78125 | GBd | ||||
| lunghezze d'onda del centro della corsia (range) | λ | 1294.53 | 1295.56 | 1296.59 | nm | |
| 1299.02 | 1300.05 | 1301.09 | ||||
| 1303.54 | 1304.58 | 1305.63 | ||||
| 1308.09 | 1309.14 | 1310.19 | ||||
| Potenza media del ricevitore per corsia | THd | - 28 anni | -7 | dBm | 1 | |
| Potenza del ricevitore, per corsia ((OMA) | -7 | dBm | ||||
| Riflettività del ricevitore | SenOMA1 | - 26 anni. | dB | 1 | ||
| Sensibilità del ricevitore media per corsia | SenOMA2 | - 28 anni | dBm | 2 | ||
|
3 dB di limite superiore elettrico del ricevitore frequenza, per corsia |
Losa | 31 | GHz | |||
| Limite di danno per ciascuna corsia | DISCRIZIONE | 6.5 | dBm | |||
| Dati di riferimento | Loss | - Quaranta. | dBm | |||
| Los Deassert | - 29 | dBm | ||||
| L'isteresi di LOS | 0.5 | dB | ||||
|
|
