| Brand Name: | GEZHI or OEM |
| Numero di modello: | 40G QSFP+ LR4 |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |

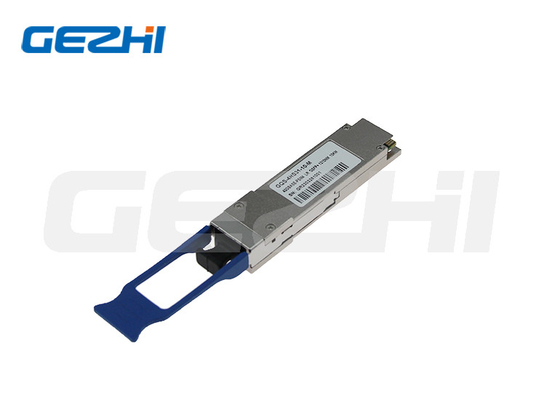

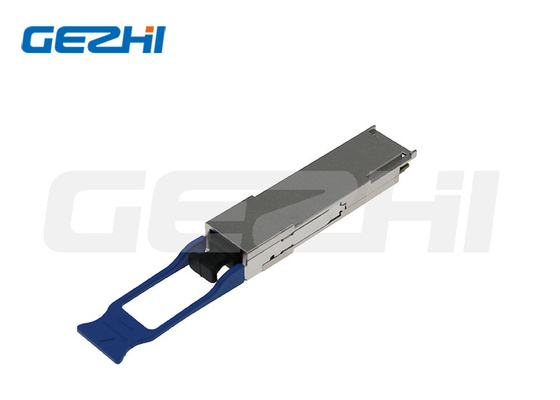

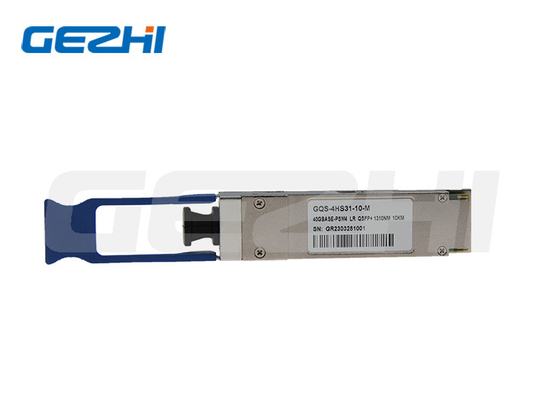

Modulo trasmettitore a fibra SMF da 10 km
Descrizione
Questo prodotto è un modulo trasduttore progettato per applicazioni di comunicazione ottica da 2m-10km.Il modulo converte 4 canali di ingresso (ch) di dati elettrici da 10 Gb/s in 4 segnali ottici CWDMAl contrario, sul lato del ricevitore, il modulo de-multiplice otticamente un input di 40 Gb/s in 4 canali CWDM,e li converte in dati elettrici di uscita a 4 canali.
Le lunghezze d'onda centrali dei 4 canali CWDM sono 1271, 1291, 1311 e 1331 nm come membri della griglia di lunghezze d'onda CWDM definita nell'ITU-T G694.2Contiene un connettore LC duplex per l'interfaccia ottica e un connettore a 148 pin per l'interfaccia elettrica.in questo modulo deve essere applicata la fibra monomodo (SMF);.
Il prodotto è progettato con fattore di forma, connessione ottica/elettrica e sistema di diagnostica digitale
Caratteristiche
Modulo trasmettitore full-duplex a 4 canali
Connessioni dati fino a 11,2 Gbps per canale
Lunghezza massima del collegamento di 10 km
4 corsie CWDM MUX/DEMUX
Funzioni di diagnostica digitale integrate
Fattore di forma QSFP+ collegato a caldo
Fornitore di alimentazione singolo 3. 3V
Temperatura di funzionamento: da 0°C a 70°C
RoHS 6 conforme ((senza piombo)
Monitor diagnostico digitale (DDM)
Consumo di energia < 2 W
Applicazione
Switch, router e HBA
4CH SDR, DDR e QDR
Connessioni di telecomunicazione 40G lato cliente
Caratteristiche ottiche del trasmettitore
| Parametro | Il simbolo | Un minuto. | Tipico | Max. | Unità | Altre note | |||||||
| Assegnazione della lunghezza d'onda | L0 | 1264.5 | 1271 | 1277.5 | nm | ||||||||
| L1 | 1284.5 | 1291 | 1297.5 | nm | |||||||||
| L2 | 1304.5 | 1311 | 1317.5 | nm | |||||||||
| L3 | 1324.5 | 1331 | 1337.5 | nm | |||||||||
| Trasmettitore | |||||||||||||
| Rapporto di soppressione in modalità laterale | SMSR | 30 | - | - | dB | ||||||||
| Potenza media totale di lancio | PT | - | - | 8.3 | dBm | ||||||||
| Potenza di lancio media per corsia | -7 | - | 2.3 | dBm | |||||||||
| Amplitudine di modulazione ottica, per ogni corsia | OMA | - 4 | - | +3.5 | dBm | ||||||||
| Differenza di potenza di lancio tra due corsie (OMA) | - | - | 6.5 | dB | |||||||||
| Potenza di lancio in OMA meno penalità di trasmissione e dispersione (TDP), per corsia | - Quattro.8 | - | dBm | ||||||||||
| TDP, ogni corsia | TDP | 2.3 | dB | ||||||||||
| Rapporto di estinzione | Pronto soccorso | 3.5 | - | - | dB | ||||||||
| Intensità relativa del rumore | Rin | - | - | -128 | dB/Hz | Riflessione di 12 dB | |||||||
| Tolleranza di perdita di ritorno ottico | - | - | 20 | dB | |||||||||
| Riflessione del trasmettitore | RT | - 12 | dB | ||||||||||
| Definizione della maschera oculare del trasmettitore {X1, X2, X3, Y1, Y2, Y3} | - Si', certo.25,0.4,0.45,0.25,0.28,0.4} | ||||||||||||
| Potenza media di lancio OFF trasmettitore, per corsia | PSmettila. | - Trenta | dBm | ||||||||||
| Ricevitore | |||||||||||||
| Limite di danno | THd | 3.3 | dBm | 1 | |||||||||
| Potenza media all'ingresso del ricevitore, per corsia | - Tredici.7 | 2.3 | dBm | ||||||||||
| Riflessione del ricevitore | RR | - | - | - 26 anni. | dB | ||||||||
| Potenza del ricevitore (OMA), per corsia | - | - | 3.5 | dBm | |||||||||
| Sensibilità del ricevitore sotto stress in OMA, per ogni corsia | - | - | - Nove.9 | dBm | |||||||||
| Sensibilità del ricevitore, per ogni corsia | SR | - | - | - Undici.5 | dBm | ||||||||
| Differenza di potenza di ricezione tra due corsie (OMA) | 7.5 | dB | |||||||||||
| Ricevere elettrico 3 dB Frequenza di taglio superiore, ogni corsia | 12.3 | GHz | |||||||||||
| Condizioni del test di sensibilità dei recettori di stress2 | |||||||||||||
| penalità di chiusura dell'occhio verticale per ogni corsia | 1.6 | dB |
|
||||||||||
| Gitter oculare stressato, ogni corsia | 0.3 | Unione europea | |||||||||||
|
|
