| Brand Name: | GEZHI or OEM |
| Numero di modello: | GZ-DW-SFP-40KM |
| Moq: | 1pc |
| prezzo: | Negoziabile |
| Payment Terms: | T/T, Western Union |
Descrizione del prodotto

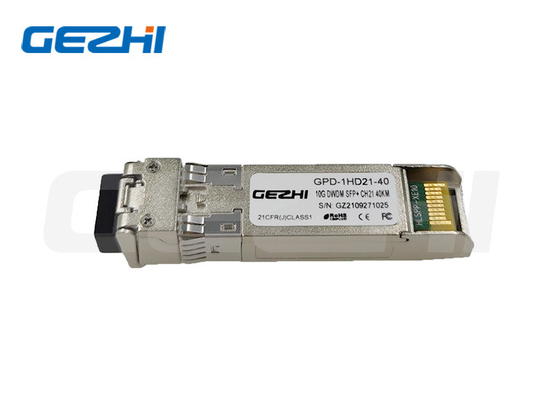

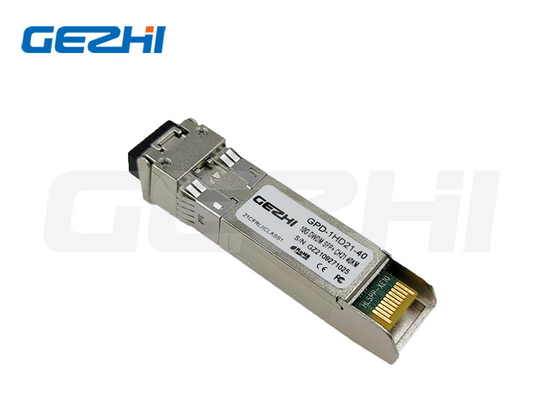

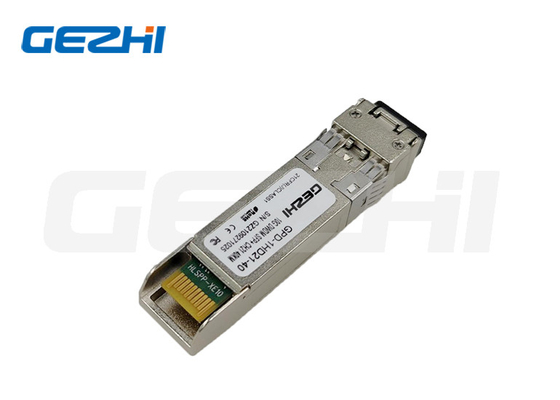

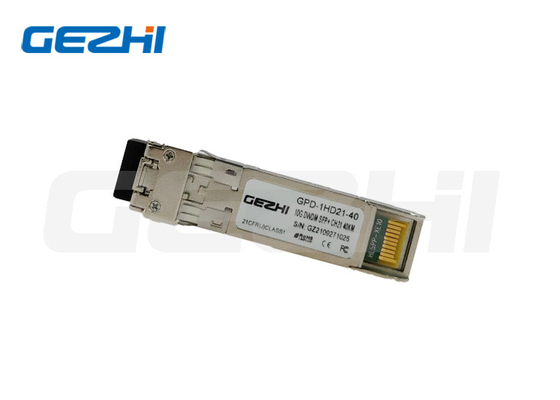

10G DWDM SFP+ 40KM 16dB EML C-Band 50GHz 100GHz 200GHz rete ITU
Descrizione
Il transceiver DWDM SFP+ER di Gezhi Photonics è progettato per applicazioni 10GBASE-ER/EW e 8.5G/10G Fiber-Channel.La sezione trasmettitore incorpora un laser EML raffreddatoLa sezione ricevitore è costituita da un fotodiodo PIN integrato con un TIA.Le funzioni di diagnostica digitale sono disponibili tramite un'interfaccia seriale a 2 fili, come specificato nella norma SFF-8472, che consente l'accesso in tempo reale ai parametri di funzionamento del dispositivo, quali la temperatura del ricevitore, la corrente laser bias, la potenza ottica trasmessa,di potenza ottica ricevuta e tensione di alimentazione del ricevitore.
Caratteristiche
Applicazione
Classificazione massima assoluta
| Parametro | Il simbolo | Min. | Max. | Unità |
| Tensione di alimentazione | Vcc | - Zero.5 | 3.8 | V. |
| Temperatura di conservazione | Tst | - Quaranta. | 85 | oC |
| Umidità relativa | Rh | 0 | 85 | % |
Condizioni di esercizio
| Parametro | Il simbolo | Min. | Tipico | Max. | Unità |
| Tensione di alimentazione | Vcc | 3.13 | 3.3 | 3.47 | V. |
| Corrente di alimentazione | Icc | 360 | 450 | mA | |
| Temperatura della cassa di funzionamento | Tca | - 5 | - | 70 | oC |
| Dissipazione di potenza del modulo | Pm | - | 1.2 | 1.5 | W |
Nota:
[1] La corrente di alimentazione è condivisa tra VCCTX e VCCRX.
[2] In-rush è definito come livello di corrente superiore ai requisiti di corrente allo stato stazionario
Specificativi del trasmettitore
| Parametro | Il simbolo | Min. | Tipico | Max. | Unità |
| Tasso di dati | Mra | - | 10.3 | 11.3 | Gbit/s |
| Impedenza differenziale di ingresso | Fresco | - | 100 | - | Ω |
| Input di dati differenziali | VtxDIFF | 120 | - | 850 | mV |
| Trasmettere disattivare la tensione | malattie veneree | 2.0 | - | Vcc3+0.3 | V. |
| Trasmettere tensione attiva | Ven | 0 | - | +0.8 | V. |
| Trasmettere disabilitare il tempo di conferma | Vn | - | - | 100 | noi |
Specificità del ricevitore
| Parametro | Il simbolo | Min. | Tipico | Max. | Unità |
| Lunghezza d'onda operativa di ingresso | λ | 1260 | - | 1620 | nm |
| Potenza di ricezione media | - | - | - Uno.0 | dBm | |
| Sensibilità del ricevitore in OMA | - | - | - Quattordici.1 | dBm | |
|
Sensibilità del ricevitore sotto stress in OMA[1]
|
- Undici.3 | dBm | |||
| Potenza di ingresso massima | RX- sovraccarico | - | - | -1 | dBm |
| Riflessione | Rrx | - | - | - 27 | dB |
| Perdita di segnale confermata. | - 25 | - | - | dBm | |
| Dati di riferimento | - | - | - 16 anni. | dBm | |
| L'isteresi di LOS | 0.5 | - | - | dB |
Nota:
[1] Misurato con segnale di prova di conformità per BER = 10¥12I valori di sensibilità allo stress nella tabella sono per le misurazioni BER a livello di sistema che includono gli effetti dei circuiti CDR.Se vengono effettuate misurazioni a livello di componenti, deve essere assegnato un margine aggiuntivo di 4 dB
senza gli effetti dei circuiti CDR.
Dimensione
Domande frequenti
D: Fornisci il servizio OEM?
A: Sì, possiamo stampare il vostro logo o etichetta sui prodotti o sulla scatola.
D: Puoi fornire campioni gratuiti?
R: Alcuni campioni di basso valore possono essere gratuiti per voi, ma è necessario pagare per i costi di spedizione.
D: Come si può garantire la qualità?
R: Basandoci sul nostro perfetto sistema di gestione della qualità, tutti i nostri prodotti sono stati testati al 100% prima della spedizione.
D: Qual e'il tempo di consegna?
R: Generalmente, campione: 3~5 giorni lavorativi. Ordine formale: 7-10 giorni lavorativi.
D: Quali sono i vostri termini di pagamento?
A: Accettiamo T/T, Western Union, Paypal, L/C
Per i campioni: 100% di pagamento. Ordine formale: 30% ~ 100% come deposito, pagamento del saldo prima della spedizione.
|
|
