R1490nm FWDM

Name: R1490nm FWDM
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: FWDM
Price: 7.00 USD
Availability: InStock

Marchio:	GEZHI or OEM
Numero di modello:	FWDM
Moq:	1PC
prezzo:	Negoziabile
Delivery Time:	5-8 giorni del lavoro
Condizioni di pagamento:	T/T, Western Union

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

CE RoHS,ISO9001

Nome di prodotto:

Dispositivo di FWDM

Lunghezza d'onda:

T1550nm R1310&1490nm

Porto:

3port

Cassetta di PackageLGX:

tubo dell'acciaio inossidabile

Connettore:

SC/APC

Applicazione:

EDFA

Imballaggi particolari:

Scatola di carta

Capacità di alimentazione:

100000Channel al mese

Evidenziare:

WDM del filtro 1490nm

Multiplexor di T1550nm FWDM

3 dispositivo del porto FWDM

Descrizione del prodotto

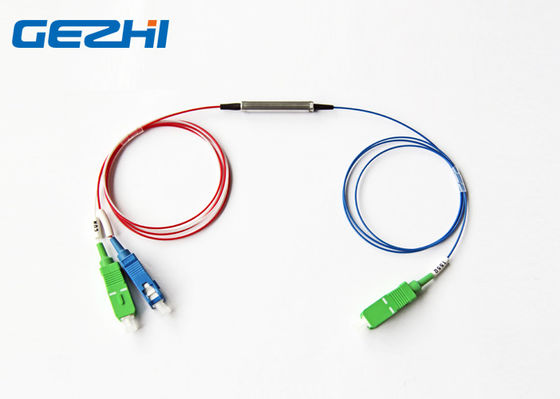

Il dispositivo del multiplexor T1550nm R1310/1490nm FWDM di PON con il connettore dello Sc pigtailed

Il multiplexor di GEZHI PON è basato sulla tecnologia del filtro dal film sottile con T1550nm R1310&1490nm. Il dispositivo caratterizza il percorso ottico libero a resina epossidica, la perdita di inserzione bassa, l'alto rapporto dell'estinzione, l'alta affidabilità e l'alta stabilità.

Il PON Muitplexer T1550nm R1310/1490nm è a dispositivi basati a filtro del filtrante di (WDM) del Wavelength Division Multiplexing che sono personalizzati alle bande particolari di lunghezza d'onda per le vostre applicazioni speciali. Poichè potreste sapere, il sistema stesso di GEPON funziona del 1310 /1490, in modo dal segnale di CATV qui è consegnato la stessa fibra facendo uso di 1550nm e FWDM è un posto in cui tutti questo get «misti».

Caratteristiche

Manica del passaggio (trasmissione): 1550nm
Manica di riflessione: 1310nm e 1490nm
Alto isolamento di isolamento, di affidabilità e del canale
Perdita di inserzione bassa ed affidabilità ambientale eccellente
RoHS compiacente

Applicazioni

CATV
Sistema di WDM

Specificazione

Parametri	Unità	Dispositivo di FWDM
Lunghezza d'onda di funzionamento T: lunghezza d'onda della trasmissione R: lunghezza d'onda di riflessione 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	nanometro	1	T1550 R1310/1490
		2	T1490 R1310/1550
		3	T1310 R1490/1550
		4	T1550/1610 R1310/1490
		5	T1550/1625 R1310/1490
		6	T1625 R1310/1490/1550
		7	T1650 R1310/1490/1550
Perdita di inserzione	dB	Trasmissione: ≤ 0,6
		Riflessione: ≤ 0,4
Isolamento di Manica di trasmissione	dB	≥ 30
Isolamento di Manica di riflessione	dB	≥ 17
PDL	dB	≤ 0,1
Stabilità termica di lunghezza d'onda	nm/℃	≤ 0,003
Stabilità termica di perdita di inserzione	dB/℃	≤ 0,005
Attenuazione di riflessione	dB	≥ 45
Potere ottico	Mw	≤ 500
Temperatura di funzionamento	℃	-10 ~ +70
Temperatura di stoccaggio	℃	-40 ~ +85
Umidità relativa	%	5 ~ 95
Dimensione	millimetro	Φ5.5×34	Φ4.2×25	90×20×10
Nota: 1. la personalizzazione è disponibile. 2. specificato senza connettore ed aggiunga una perdita supplementare 0.2dB per connettore.

Informazioni di ordinazione:

Lunghezza d'onda

Tipo della metropolitana

Lunghezza della fibra
(Includa il connettore)

Connettore

Dimensione

T15R13/14=T1550 R1310/1490

T14R13/15=T1490 R1310/1550

T13R14/15=T1310 R1490/1550

T15/16R13/14=T1550/1610R1310/1490

X=Others

25=250um

90=900um 20:2000um

30=3000um

X=Others

05=0.5m±0.05m

10=1.0m±0.05m

15=1.5m±0.05m

X= altri

00=None

FP=FC/PC

FA=FC/APC

SP= SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Others

5534=Φ5.5×34mm

4225=Φ4.2×25mm

9021=90×20×10mm

X=Customized

Tipo del pacchetto

Il pacchetto della metropolitana di vetro per 250um scopre la fibra
Il pacchetto d'acciaio della metropolitana per 250um scopre la fibra e la fibra 900um
Gli ABS inscatolano per la fibra di 900um, di 2.0mm e di 3.0mm
Nota: la fibra nuda 250um è ugualmente finne da fornire di connettore

Disegno tecnico
R1490nm FWDM 2

Rappresenti A è per T13/R15, T14/R1315, WDM del filtro da T1415/R13 FTTX
L'immagine B è per T15/R13, T13/R1415, T15/R1314, WDM del filtro da T1314/R15 FTTX

Applicazione
