| Brand Name: | GEZHI or OEM |
| Numero di modello: | 3port-FWDM |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

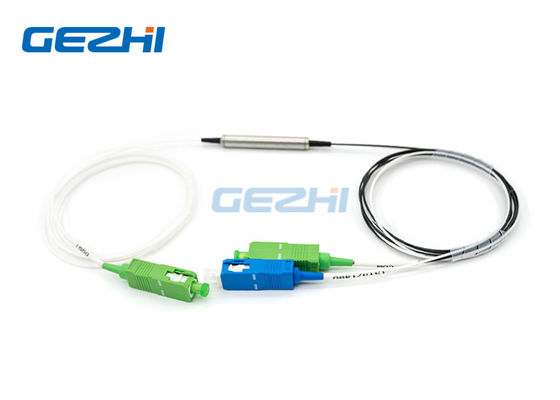

WDM del filtro le componenti di 1310/1490/1550 di fibra ottica di nanometro
Le componenti a fibra ottica di WDM 1310/1490/1550 di nanometro del filtro di GEZHI hanno utilizzato la tecnologia di sottili pellicole del filtro. multiplexano & la lunghezza d'onda del demoltiplicatore tre a 1310, a 1490 & a 1550nm che portano la voce, i dati ed i servizi del video. Le componenti a fibra ottica di WDM 1310/1490/1550 di nanometro del filtro combina e separa la luce per realizzare i segnali di comunicazione bidirezionali alla lunghezza d'onda 1310/1490/1550nm in una gamma del wid. I suoi utilizzati nei sistemi di FTTH «della Triple Play» con 1 - 2 port la configurazione. 3 lunghezze d'onda sono inserite nel dispositivo attraverso la porta d'ingresso comune, una lunghezza d'onda è riflessa da un porto di uscita, simultaneamente, l'altro passaggio di 2 lunghezze d'onda tramite il dispositivo all'altro porto di uscita.
|
Caratteristiche |
Applicazioni |
|
|
Specificazione
| Parametri | Unità | Dispositivo di FWDM | ||
| Lunghezza d'onda di funzionamento T: lunghezza d'onda della trasmissione R: lunghezza d'onda di riflessione 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nanometro | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Perdita di inserzione | dB | Trasmissione: ≤ 0,6 | ||
| Riflessione: ≤ 0,4 | ||||
| Isolamento di Manica di trasmissione | dB | ≥ 30 | ||
| Isolamento di Manica di riflessione | dB | ≥ 17 | ||
| PDL | dB | ≤ 0,1 | ||
| Stabilità termica di lunghezza d'onda | nm/℃ | ≤ 0,003 | ||
| Stabilità termica di perdita di inserzione | dB/℃ | ≤ 0,005 | ||
| Attenuazione di riflessione | dB | ≥ 45 | ||
| Potere ottico | Mw | ≤ 500 | ||
| Temperatura di funzionamento | ℃ | -10 ~ +70 | ||
| Temperatura di stoccaggio | ℃ | -40 ~ +85 | ||
| Umidità relativa | % | 5 ~ 95 | ||
| Dimensione | millimetro | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Nota: 1. la personalizzazione è disponibile. 2. specificato senza connettore ed aggiunga una perdita supplementare 0.2dB per connettore. |
||||
Filtri il WDM le componenti di 1310/1490/1550 di fibra ottica di nanometro
Informazioni di ordinazione:
| A | B | C | D | E |
| Lunghezza d'onda | Tipo della metropolitana | Lunghezza della fibra (Includa il connettore) |
Connettore | Dimensione |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= altri |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
|
|
