| Brand Name: | GEZHI or OEM |
| Numero di modello: | 1x2FWDM-59 |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

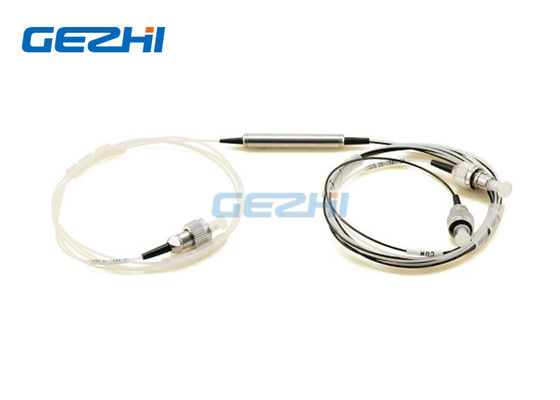

Dispositivo del multiplexor 980/1550nm di divisione di lunghezza d'onda del filtro
980/1550nm FWDM - per l'amplificatore ottico di rendimento elevato DWDM e l'amplificatore di EDFA
Il multiplexor di divisione di lunghezza d'onda del filtro 980/1550nm è basato sulla tecnologia di sottili pellicole in condizioni ambientali stabile del filtro. I dispositivi combinano o separano la luce alla lunghezza d'onda differente in un'ampia lunghezza d'onda. Offrono la perdita di inserzione molto bassa, la dipendenza bassa di polarizzazione, l'alto isolamento e la stabilità ambientale eccellente. L'alto potere che tratta la capacità può essere raggiunto attraverso l'elaborazione unica della treccia ed il rivestimento dell'AR di alta qualità. Queste componenti sono state utilizzate estesamente negli amplificatori di Raman, di EDFAs, nelle reti di WDM e negli strumenti ottici della fibra.
|
Caratteristiche |
Applicazioni |
|
|
Specificazione
| Parametro | FWDM | |
| Passi la lunghezza d'onda di Manica (nanometro) | 1520 ~ 1600 | |
| Rifletta la lunghezza d'onda di Manica (nanometro) | 960~ 1000 | |
| Perdita di inserzione (dB) | Rifletta il Manica | < 0=""> |
| Passi il Manica | < 1=""> | |
| Variazione di perdita di inserzione (dB) | < 0=""> | |
| Isolamento | Rifletta il Manica | > 18 |
| Passi il Manica | > 30 | |
| Sensibilità di temperatura di perdita di inserzione (dB/°C) | < 0=""> | |
| Perdita dipendente di polarizzazione (dB) | < 0=""> | |
| Dispersione di modo di polarizzazione (ps) | < 0=""> | |
| Direzionalità (dB) | > 60 | |
| Attenuazione di riflessione (dB) | > 50 | |
| Trattamento di potere (Mw) | 300 | |
| Temperatura di funzionamento (°C) | 0 ~ +70 | |
| Temperatura di stoccaggio (°C) | -40 ~ +85 | |
| Dimensioni del pacchetto (millimetri) |
|
|
| Tipo della fibra | Corning HI 1060 al porto pompa/del terreno comunale | |
| Fibra di Corning SMF-28 al porto del segnale | ||
Dispositivo del multiplexor 980/1550nm di divisione di lunghezza d'onda del filtro
Informazioni di ordinazione:
| A | B | C | D | E |
| Lunghezza d'onda | Tipo della metropolitana | Lunghezza della fibra (Includa il connettore) |
Connettore | Dimensione |
|
59: 1550nm pass/980nm riflettono 95: 980nm pass/1550nm riflettono X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X= altri |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm X=Customized |
Dispositivo del multiplexor 980/1550nm di divisione di lunghezza d'onda del filtro
|
|
