| Brand Name: | GEZHI or OEM |
| Numero di modello: | 4CH OADM |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 5-8 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

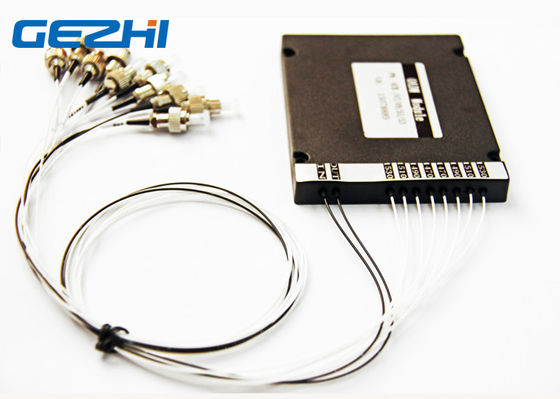

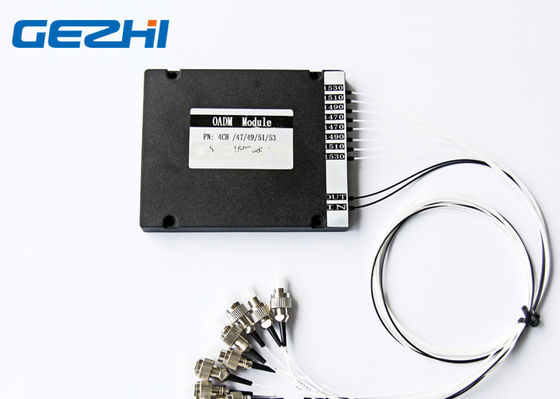

4 Manica ottici aggiungono fibra 1470/1490/1510/1530nm del multiplexor di goccia la singola
GEZHI ottici aggiungono il multiplexor di goccia è singola fibra con il canale quattro di lunghezza d'onda 1470nm 1490nm 1510nm e 1530nm di CWDM. L'ottici aggiungono & cadono i canali di lunghezza d'onda delle associazioni del multiplexor su una fibra ottica della trasmissione. I 4CH CWDM OADMs di Gezhi sono utilizzati nei sistemi di WDM per la multiplazione o gli insiemi a fibra ottica di demultiplexazione e di guida dei segnali, selettivamente di aggiunta e cadere l'individuo o dei canali di lunghezza d'onda da un CWDM scorre.
I moduli di CWDM OADM sono disponibili (est ed ad ovest) nelle configurazioni a un solo lato (est o ad ovest) e su due lati che sostengono fino a quattro lunghezze d'onda. IL CWDM OADM di ogni GEZHI usa le lunghezze d'onda dal 1270 nanometro a 1610nm o a 1271 a 1611nm con gioco 20nm.
Caratteristiche
Rete flessibile di OADM
un est di 4 canali & ad ovest
Metà di nodi di accesso della portata per l'amplificazione e la dispersione
Nessuna energia elettrica richiesta.
Applicazioni
Applicazione cellulare
Amplificatore ottico della fibra
Rete di Acess
Linea monitoraggio
Rete di WDM
Telecomunicazione
Specificazione
|
Parametro |
Unità |
4CH CWDM OADM | ||
| Aggiunga | Goccia | |||
| Lunghezza d'onda di Manica | nanometro | 1470,1490,1510,1530nm | ||
|
Lunghezza d'onda concentrare Accuratezza |
nanometro | ±0.5 | ||
| Gioco di Manica | nanometro | 20 | ||
|
Passband di Manica (larghezza di banda di @-0.5dB |
nanometro | >13 | ||
| Perdita di inserzione | dB | 1,5 | 1,5 | |
| Ondulazione di Manica | dB | 0,3 | ||
|
Isolamento |
Adiacente | dB | >30 | |
| Non adiacente | dB | >40 | ||
|
Temperatura di perdita di inerzia Sensibilità |
dB/℃ |
<0> |
||
|
Temperatura di lunghezza d'onda Spostamento |
nanometro ℃ |
<0> | ||
|
Dipendente di polarizzazione Perdita |
dB | <0> | ||
|
Modo di polarizzazione Dispersione |
dB | <0> | ||
| Direzionalità | dB | >50 | ||
| Attenuazione di riflessione | dB | >45 | ||
| Trattamento massimo di potere | Mw | 300 | ||
| Temperatura di Opterating | ℃ | -5~+75 | ||
| Temperatura di stoccaggio | ℃ | -40~85 | ||
| Dimensione del pacchetto | millimetro | L100x80x10 | ||
Nota: 1. la personalizzazione è disponibile.
2. Specificato con il connettore
Disegno
Ovest ed orientale
Cade il singolo canale ed aggiunge che stessi incanalano indietro sulla fibra della rete nella trasmissione su due lati.
Quattro il canale 1470,1490,1510,1530nm CWDM aggiunge & cade il multiplexor per EAST&WEST per la trasmissione dei dati bidirezionale sopra le singole fibre.
Connettore su misura
|
Tipo del connettore Il vario connettore è a disposizione, LC/SC/FC, per soddisfare le vostre esigenze differenti in varie situazioni.
|
Tipo polacco Il UPC è progettato per il trasporto del segnale numerico. L'APC è preferito per il trasporto del segnale video di rf e le applicazioni di FTTx. |
|
|
|
|
