Nome di prodotto: | CWDM OADM | Lunghezza d'onda: | 1510/1590nm |
---|---|---|---|
Linea tipo: | Una fibra | Connettore: | IN&OUT: SC/UPC, OTH: LC/UPC |
Pacchetto: | Contenitore di ABS: 100x80x10mm | Applicazione: | Rete di WDM |
Evidenziare: | 2 modulo di Manica CWDM OADM,2CH CWDM OADM,Oadm ottico aggiunge il multiplexor di goccia |

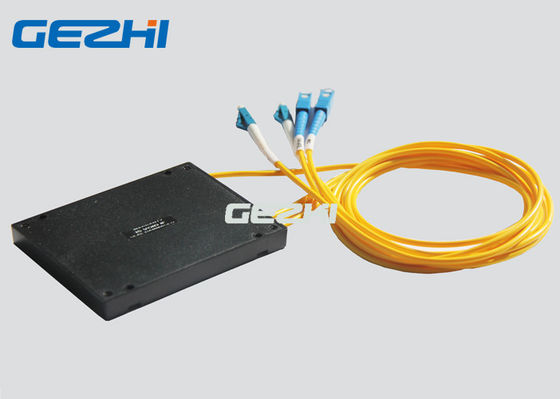

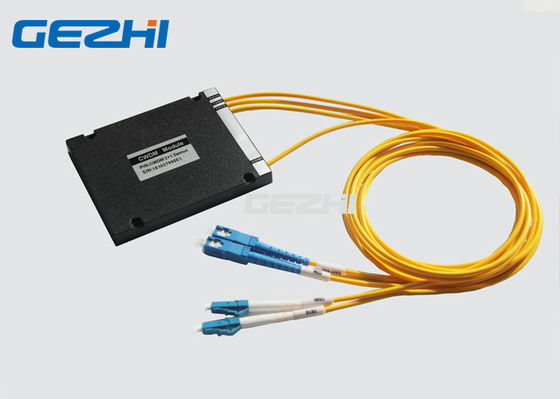

il Manica del modulo 2 di 1510/1590nm CWDM OADM ottico aggiunge fibra del multiplexor di goccia la singola
Il modulo del 1510/1590nm CWDM OADM di GEZHI è singola fibra con il canale 2 di CWDM wavelength1510nm e 1590nm. Il modulo di 1510/1590nm CWDM OADM combina i canali di lunghezza d'onda su una fibra ottica della trasmissione. Il modulo del 1510/1590nm CWDM OADM di Gezhi è utilizzato nei sistemi di WDM per la multiplazione o gli insiemi a fibra ottica di demultiplexazione e di guida dei segnali, selettivamente di aggiunta e cadere l'individuo o dei canali di lunghezza d'onda da un CWDM scorre.
I moduli di CWDM OADM sono disponibili (est ed ad ovest) nelle configurazioni a un solo lato (est o ad ovest) e su due lati. IL CWDM OADM di ogni GEZHI usa le lunghezze d'onda dal 1270 nanometro a 1610nm o a 1271 a 1611nm con gioco 20nm.
Caratteristiche
Perdita di inserzione bassa
Est o ad ovest a un solo lato
Rete flessibile di OADM
Nessuna energia elettrica richiesta.
Applicazioni
Applicazione cellulare
Ottico aggiunga e cada
Rete di Acess
Rete di WDM
Telecomunicazione
Specificazione
Parametro |
Unità |
2CH CWDM OADM | ||
Aggiunga | Goccia | |||
Lunghezza d'onda di Manica | nanometro | 1510,1590nm | ||
Lunghezza d'onda concentrare Accuratezza |
nanometro | ±0.5 | ||
Gioco di Manica | nanometro | 20 | ||
Passband di Manica (larghezza di banda di @-0.5dB |
nanometro | >13 | ||
Perdita di inserzione | dB | <>1,0 | <>1,0 | |
Ondulazione di Manica | dB | 0,3 | ||
Isolamento |
Adiacente | dB | >30 | |
Non adiacente | dB | >40 | ||
Temperatura di perdita di inerzia Sensibilità |
dB/℃ |
<0> |
||
Temperatura di lunghezza d'onda Spostamento |
nanometro ℃ |
<0> | ||
Dipendente di polarizzazione Perdita |
dB | <0> | ||
Modo di polarizzazione Dispersione |
dB | <0> | ||
Direzionalità | dB | >50 | ||
Attenuazione di riflessione | dB | >45 | ||
Trattamento massimo di potere | Mw | 300 | ||
Temperatura di Opterating | ℃ | -20~+70 | ||
Temperatura di stoccaggio | ℃ | -40~85 | ||
Dimensione del pacchetto | millimetro | L100x80x10 |
Nota: 1. la personalizzazione è disponibile.
2. Specificato con il connettore
Disegno
Ovest o orientale
Cade o aggiunge un canale lunghezza d'onda-specifico dalla fibra della rete nella trasmissione unica-seded.
1510 e 1590nm a due vie CWDM aggiungono & multiplexor di goccia per l'EST o l'OVEST per la trasmissione dei dati bidirezionale sopra le singole fibre.
2 Manica ottici aggiungono la procedura in sequenza del filtro dal multiplexor di goccia
il Manica del modulo 2 di 1510/1590nm CWDM OADM ottico aggiunge fibra del multiplexor di goccia la singola
