| Brand Name: | GEZHI or OEM |
| Numero di modello: | CCWDM-8CH |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Delivery Time: | 2-7 giorni del lavoro |
| Payment Terms: | T/T, Western Union |

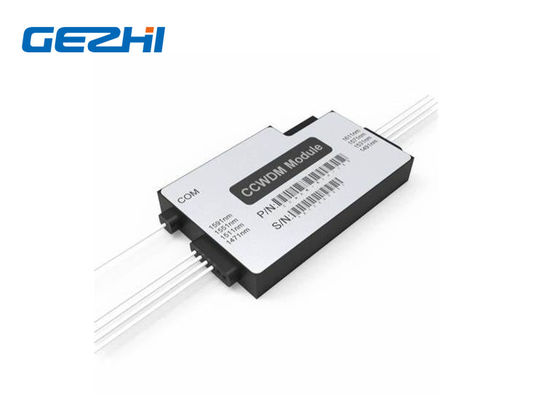

1x8 multiplexor ottico della mini fibra dei moduli del compatto CWDM
Il modulo dei canali CCWDM di GEZHI 8 è CWDM compatto (Wavelength Division Multiplexing grezzo compatto), che è una tecnologia del Wavelength Division Multiplexing basata su TFF (filtro dal film sottile). Funziona come il modulo di CWDM, salvo che CCWDM usa la tecnologia spaziale libera, rispetto al metodo precipitante a cascata della fibra comune di CWDM, rispetto al modulo di CWDM, la dimensione del pacchetto di CCWDM è notevolmente piccola la perdita di inserzione è più bassa e la consistenza è migliore; può sostituire i prodotti di CWDM è utilizzata nelle telecomunicazioni, nelle reti d'impresa, nelle reti di PON, tv via cavo ed in altri campi. La perdita di inserzione più bassa fa il modulo di CCWDM avere attenuazione più bassa del segnale una volta usata, quindi riducendo i requisiti di potere del trasmettitore del segnale.
|
Caratteristiche |
Applicazioni |
|
|
Specifiche
| Parametro | 4 Ch | 4+UPG | 8 Ch | 8+UPG1 | 8+UPG2 | ||
| Lunghezza d'onda di funzionamento (nanometro) | 1260~1620 | ||||||
| Lunghezza d'onda di Manica (nanometro) | 1270,1290,…, 1590,1610, o 1271,1291,…, 1591,1611 | ||||||
| Lunghezza d'onda del porto di UPG (nanometro) | Na | TBD | Na | 1260~1360 | 1260~1457 | ||
| Gioco di Manica (nanometro) | 20 | ||||||
| Passband di Manica (nanometro) | CWL+/-6.5nm | ||||||
| Perdita di inserzione (dB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| Ondulazione di Manica (dB) | ≤0.3 | ||||||
| Isolamento (dB) | Adiacente | >30 | |||||
| Non-adjacen | >40 | ||||||
| Isolamento di UPG (dB) | Na | >15 | Na | >15 | >15 | ||
| Dispersione di modo di polarizzazione (PS) | ≤0.2 | ||||||
| Perdita dipendente di polarizzazione (dB) | ≤0.2 | ||||||
| Direzionalità (dB) | >45 | ||||||
| Attenuazione di riflessione (dB) | >45 | ||||||
| Trattamento massimo di potere (Mw) | 500 | ||||||
| Temperatura di funzionamento (℃) | -40~+75 | ||||||
| Temperatura di stoccaggio (℃) | -40~+85 | ||||||
| Tipo della fibra | G657A1 | ||||||
| Connettore | TBD | ||||||
| Dimensione del pacchetto (millimetri) | L55 x W35 x H8 o L46 x W28 x H6 | ||||||
Informazioni di ordinazione
| Configurazione | Manica no. | Tipo della treccia | Lunghezza della fibra | Declinazione (millimetri) | Connettore |
| CC=CCWDM |
Manica 40=4 41=4+UPG Manica 80=8 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 x W35 xH8 2=L46 x W28 x H6 |
0=None 5=LC/APC 7=others |
Tecnologia unica dello Libero spazio
1x8 il multiplexor ottico della mini fibra dei moduli del compatto CWDM adotta la tecnologia dello Libero spazio, che utilizza propagarsi leggero nello spazio libero senza fili per trasmettere i dati. Dentro il dispositivo, i canali di segnale adiacenti sono precipitati a cascata dal fascio parallelo invece della fibra. Ciò risparmia molto spazio per il contenitore di pacchetto e l'esecuzione unica inoltre aiuta CCWDM Mux Demux con perdita di inserzione bassa.
1x8 multiplexor ottico della mini fibra dei moduli del compatto CWDM
Disegno tecnico
TIPO 1
TIPO - 2
|
|
| Brand Name: | GEZHI or OEM |
| Numero di modello: | CCWDM-8CH |
| Moq: | 1PC |
| prezzo: | Negoziabile |
| Dettagli dell' imballaggio: | 2pcs in una schiuma con la scatola di carta |
| Payment Terms: | T/T, Western Union |
1x8 multiplexor ottico della mini fibra dei moduli del compatto CWDM
Il modulo dei canali CCWDM di GEZHI 8 è CWDM compatto (Wavelength Division Multiplexing grezzo compatto), che è una tecnologia del Wavelength Division Multiplexing basata su TFF (filtro dal film sottile). Funziona come il modulo di CWDM, salvo che CCWDM usa la tecnologia spaziale libera, rispetto al metodo precipitante a cascata della fibra comune di CWDM, rispetto al modulo di CWDM, la dimensione del pacchetto di CCWDM è notevolmente piccola la perdita di inserzione è più bassa e la consistenza è migliore; può sostituire i prodotti di CWDM è utilizzata nelle telecomunicazioni, nelle reti d'impresa, nelle reti di PON, tv via cavo ed in altri campi. La perdita di inserzione più bassa fa il modulo di CCWDM avere attenuazione più bassa del segnale una volta usata, quindi riducendo i requisiti di potere del trasmettitore del segnale.
|
Caratteristiche |
Applicazioni |
|
|
Specifiche
| Parametro | 4 Ch | 4+UPG | 8 Ch | 8+UPG1 | 8+UPG2 | ||
| Lunghezza d'onda di funzionamento (nanometro) | 1260~1620 | ||||||
| Lunghezza d'onda di Manica (nanometro) | 1270,1290,…, 1590,1610, o 1271,1291,…, 1591,1611 | ||||||
| Lunghezza d'onda del porto di UPG (nanometro) | Na | TBD | Na | 1260~1360 | 1260~1457 | ||
| Gioco di Manica (nanometro) | 20 | ||||||
| Passband di Manica (nanometro) | CWL+/-6.5nm | ||||||
| Perdita di inserzione (dB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| Ondulazione di Manica (dB) | ≤0.3 | ||||||
| Isolamento (dB) | Adiacente | >30 | |||||
| Non-adjacen | >40 | ||||||
| Isolamento di UPG (dB) | Na | >15 | Na | >15 | >15 | ||
| Dispersione di modo di polarizzazione (PS) | ≤0.2 | ||||||
| Perdita dipendente di polarizzazione (dB) | ≤0.2 | ||||||
| Direzionalità (dB) | >45 | ||||||
| Attenuazione di riflessione (dB) | >45 | ||||||
| Trattamento massimo di potere (Mw) | 500 | ||||||
| Temperatura di funzionamento (℃) | -40~+75 | ||||||
| Temperatura di stoccaggio (℃) | -40~+85 | ||||||
| Tipo della fibra | G657A1 | ||||||
| Connettore | TBD | ||||||
| Dimensione del pacchetto (millimetri) | L55 x W35 x H8 o L46 x W28 x H6 | ||||||
Informazioni di ordinazione
| Configurazione | Manica no. | Tipo della treccia | Lunghezza della fibra | Declinazione (millimetri) | Connettore |
| CC=CCWDM |
Manica 40=4 41=4+UPG Manica 80=8 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
0=0.5m 1=1m |
1= L55 x W35 xH8 2=L46 x W28 x H6 |
0=None 5=LC/APC 7=others |
Tecnologia unica dello Libero spazio
1x8 il multiplexor ottico della mini fibra dei moduli del compatto CWDM adotta la tecnologia dello Libero spazio, che utilizza propagarsi leggero nello spazio libero senza fili per trasmettere i dati. Dentro il dispositivo, i canali di segnale adiacenti sono precipitati a cascata dal fascio parallelo invece della fibra. Ciò risparmia molto spazio per il contenitore di pacchetto e l'esecuzione unica inoltre aiuta CCWDM Mux Demux con perdita di inserzione bassa.
1x8 multiplexor ottico della mini fibra dei moduli del compatto CWDM
Disegno tecnico
TIPO 1
TIPO - 2
